重载越野橡胶轮胎总成结构设计

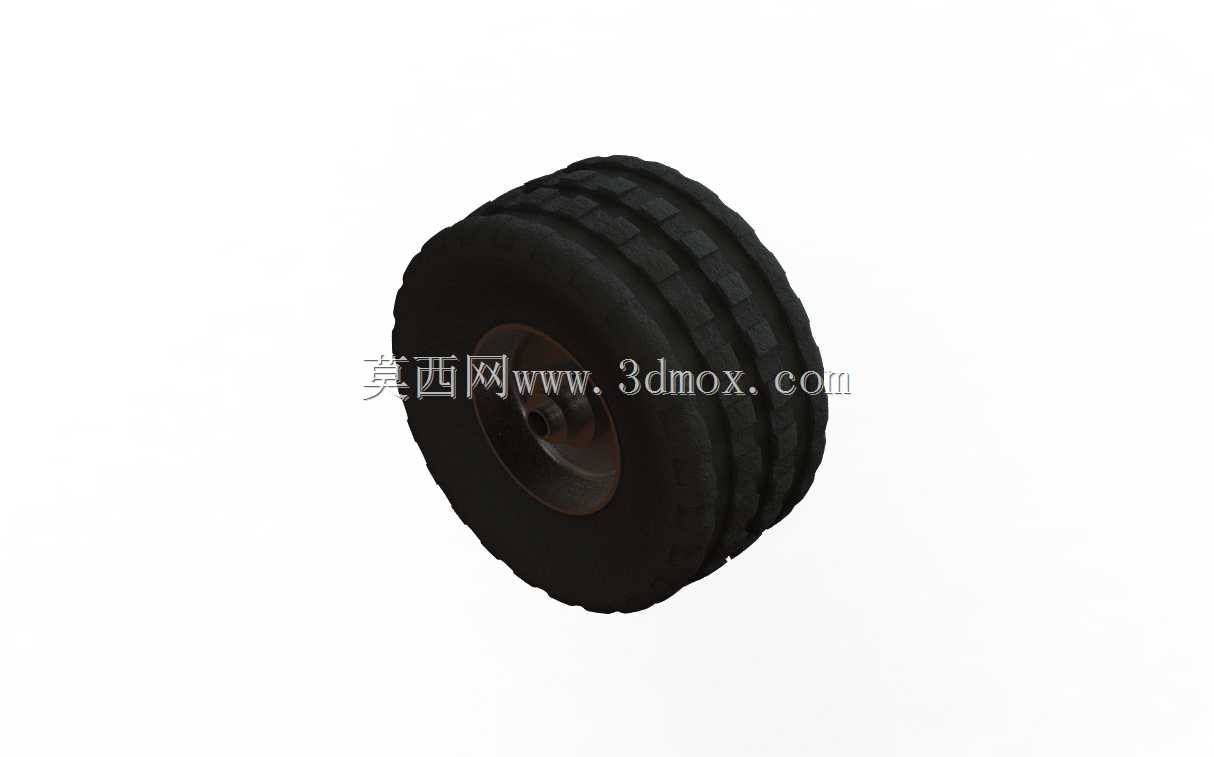

　　该轮胎总成面向非铺装路面重载作业场景开发，适配工矿场地转运车辆、农用作业机械以及短途越野运输设备，核心作用是承载整车整备质量与作业载荷，同时缓冲路面传来的冲击振动，避免刚性轮毂直接受交变载荷发生断裂失效。胎面采用多道纵向块状花纹布局，花纹块之间预留较深的排泥排石沟槽，在泥泞、碎石、松散沙土路面行驶时，沟槽可以快速嵌入咬合地面凸起，同时将夹带的泥块、碎石随轮胎转动自动甩出，避免花纹被异物填满后丧失抓地力，相比普通公路光面轮胎，在湿滑松散路面的牵引附着能力提升明显，也能减少尖锐碎石直接割伤胎体基部的概率。

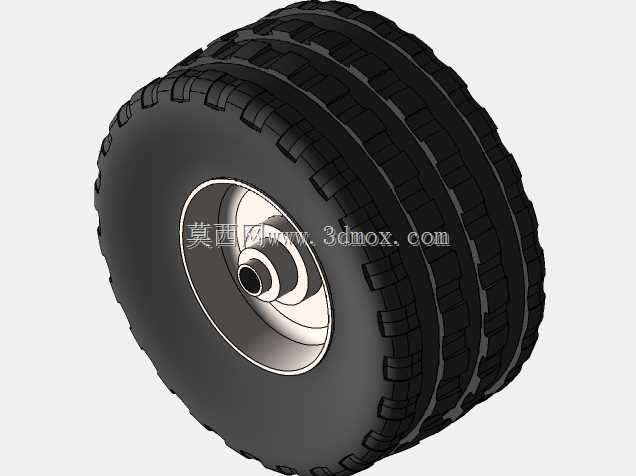

　　建模过程中先从回转体胎坯轮廓入手，按照标准轮胎的断面高宽比设定胎侧弧度，胎圈位置预留与轮毂轮辋贴合的安装止口，保证充气后胎圈可以紧密压合在轮辋凸缘上，不会在大扭矩输出时出现胎轮相对滑转。轮毂部分采用盘式辐板结构，中心设置定位轴孔与螺栓安装孔位，轴孔公差按照过渡配合设定，保证车轴穿入后同轴度符合要求，周向布置的固定孔可以匹配对应车型的轮毂螺栓分布圆，安装时无需额外改制连接法兰。

　　设计时需要重点校核轮胎的外轮廓边界：整车总布置阶段要确认轮胎最大转向角度下，胎肩外侧与翼子板、车架纵梁之间留有足够跳动间隙，避免满载悬架压缩、轮胎受冲击发生形变时，胎侧与车身结构发生摩擦干涉。胎侧厚度从胎圈位置向胎面方向逐步过渡，既保证胎圈位置的刚性足以承受轮辋的撑紧力，也让胎侧中部拥有合适的挠曲变形量，在经过坑洼路面时可以通过胎体自身形变吸收大部分冲击，降低传递到车桥与车架的振动载荷。花纹块的边角做了小圆弧过渡处理，避免应力集中导致橡胶块在反复交变挤压下出现掉块、开裂问题，胎面中部的连续花纹肋条可以保证在硬化路面行驶时的接地压力均匀分布，减少偏磨现象，延长轮胎实际使用寿命。轮辐与轮胎的装配位置严格对齐动平衡基准，建模时预留了气门嘴的安装穿出空间，保证后续充气作业操作空间充足。
