CA6140车床进给机构尖轨导向承托构件

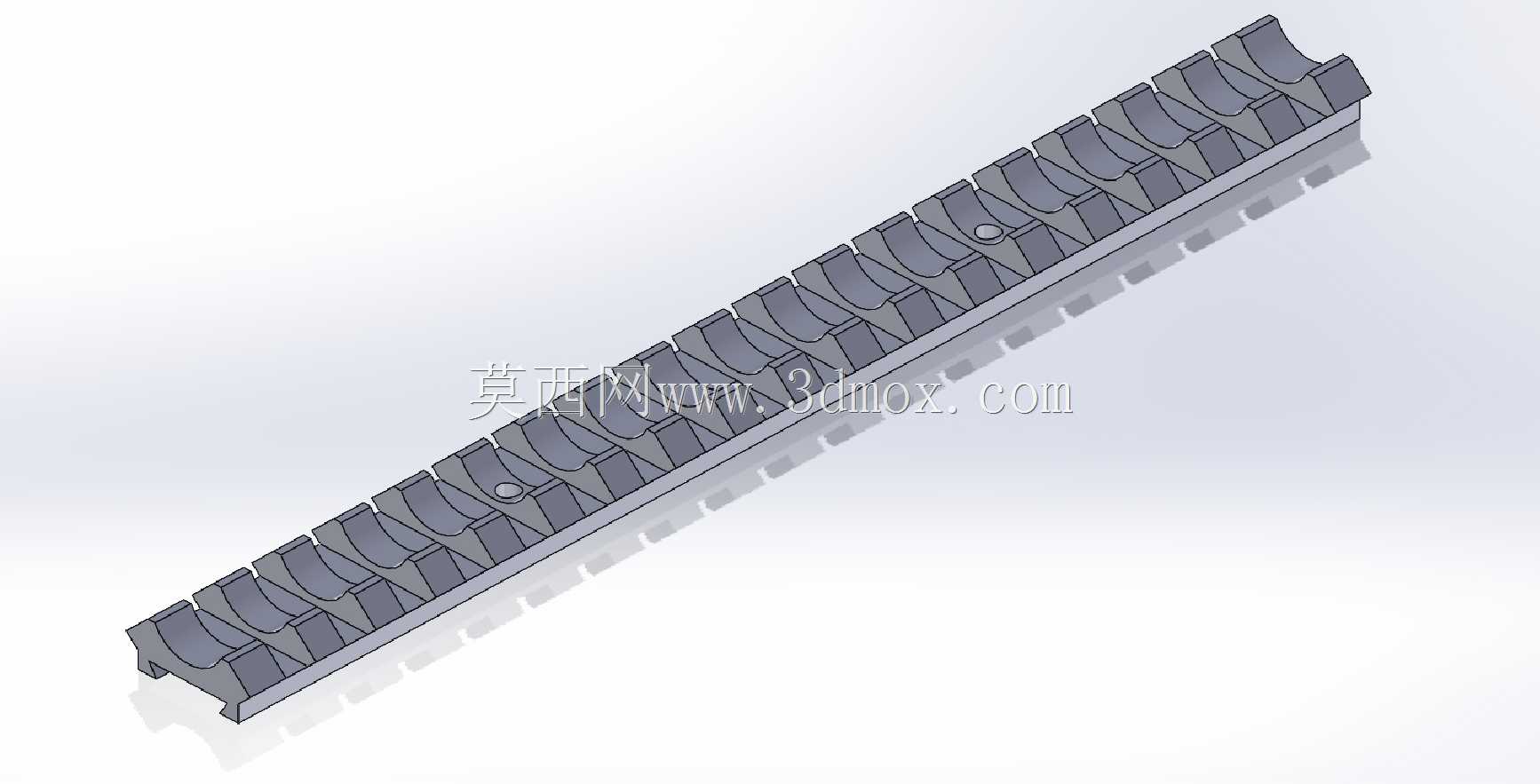

　　在普通卧式车床的进给传动链路里，这类长条形尖轨构件承担着滑移件的导向、行程限位与工位承托作用，常见于CA6140系列车床的溜板箱、进给托架或排刀换位工位，用来约束拨叉、滑块或换位摆杆的移动轨迹，避免传动件在频繁往复动作中出现偏摆、卡滞。从现场装配逻辑来看，尖轨的工作面并非单一平面，沿长度方向连续排布的弧形凹槽是核心功能特征：每一处弧槽都对应滑移件上滚轮或销轴的停靠工位，换位时从动件沿轨面直线滑移，到达指定工位后嵌入弧槽完成定位，多个等距排布的槽位可以支撑多级进给档位的切换，适配车削加工中不同走刀量、不同螺距加工的档位调整需求。

　　建模过程中首先要锁定长轨的安装基准：轨体底部为平直安装基面，两侧预留的通孔用于穿装紧固螺栓，安装时基面直接贴合床身对应的安装支座平面，螺栓锁紧后轨体全长的直线度需要控制在车床进给机构的公差范围内，避免轨面弯曲导致滑块移动阻力不均。轨体侧面的阶梯立边起到侧向挡边作用，滑移座的侧向导槽扣合在立边上，双向约束水平方向的自由度，仅保留沿轨长方向的移动自由度，这种双侧限位结构在长期承受换挡冲击时，能分散接触应力，减少轨面局部磨损。

　　弧形槽的轮廓设计需要和配套滚轮的外圆曲率匹配，槽底预留微量间隙，保证滚轮入位时不会出现过定位卡紧，槽口处做小角度导入斜面，滑块快速换位时可以顺畅滑入槽位，避免硬碰撞出现跳档。轨体上间隔布置的两个定位销孔用于装配时的初定位，先通过销孔和支座上的定位销对齐，再锁紧安装螺栓，能大幅降低现场装配的找正时间，也方便后期磨损后整体更换时快速复位，不需要重新调校整条轨的平行度。

　　从受力角度分析，尖轨在工作中主要承受滑块的正向压应力和换挡时的瞬时侧向冲击力，因此轨体的壁厚分布做了差异化设计：槽位对应的受力区域加厚基体，非受力的侧边区域做减重挖槽，在保证整体刚性的前提下控制构件重量，长条形结构的两端做了倒角封边，避免装配时锐边划伤操作人员，也消除应力集中导致的端部开裂风险。这类尖轨属于车床易损备件，长期往复摩擦后弧槽会出现磨耗凹陷，导致档位定位精度下降，三维建模时完整还原所有槽位、安装孔、减重槽的细节，既可以用于备件加工的图纸输出，也能直接导入装配体中完成进给机构的运动干涉校验，模拟滑块全行程移动时和周边齿轮、拨叉的间隙，提前排查设计阶段的装配冲突。
