机床用可调式连杆锁紧紧固构件

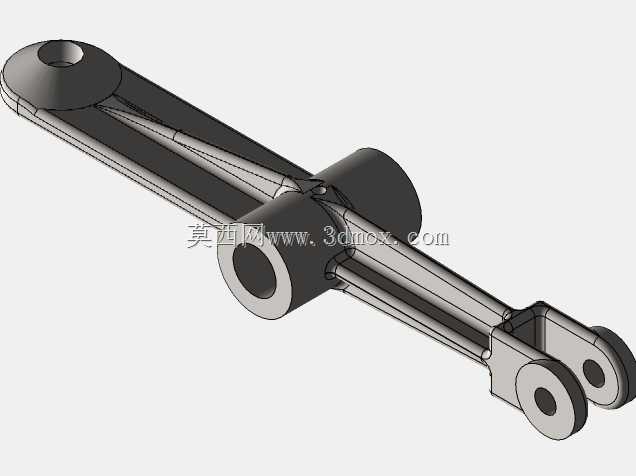

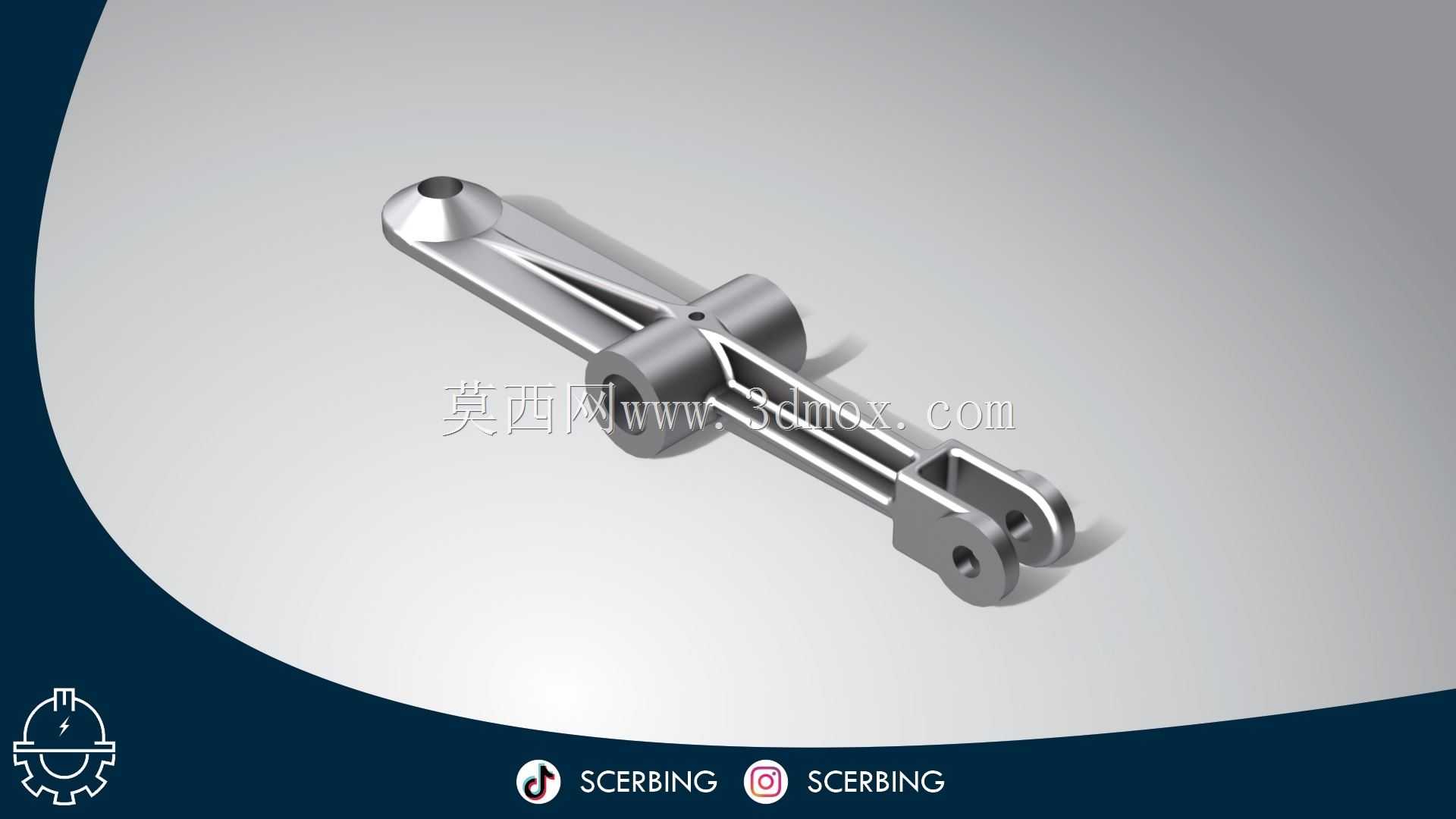

　　这套构件的整体构型为长条形串联铰接结构，一端为带锥面定位的球头锁紧端，另一端为双耳叉形铰接座，中段设置同轴回转套筒与交叉加强筋板，所有配合面均按机床附件的装配公差逻辑完成建模，没有多余装饰特征。从实际装机场景来看，这类构件常布置在CA6140普通车床的溜板箱锁紧回路、操作机构联动拉杆或者小型工装的快速压紧单元里，球头端可以嵌入对应锥窝实现自动对中，消除拉杆受侧向力时的别劲问题，双耳叉端通过销轴和摆臂、操作手柄或者执行件连接，中段套筒既可以作为滑动导向段沿固定销轴往复滑移，也可以作为回转支点让整根拉杆绕轴小幅摆动，适配车床操作时手柄扳动过程中连杆两端运动轨迹不同心的工况。设计阶段首先确定两端铰接点的极限行程：

　　球头端锥角取常规机床锁紧件的自锁角度区间，保证锁紧状态下锥面贴合后不会自行松脱，锥窝接触面积足够分散锁紧力，避免局部应力压伤配合面；双耳叉的开档宽度匹配标准销轴的安装尺寸，叉耳两侧预留销轴穿装后的挡圈槽位置，装配时销轴从一侧穿入后用轴用挡圈轴向限位，不需要额外焊接或者粘接，后期检修拆解也十分方便。中段的长杆主体没有采用实心整料，而是在两根平行受力肋之间布置斜向加强筋，既保证拉杆受拉、受弯时的刚性，又控制整体自重，避免长悬臂状态下构件自身挠曲影响锁紧定位精度；套筒的内孔尺寸和导向销轴采用间隙配合，间隙量控制在滑动配合常用公差范围，既保证滑移顺畅无卡滞，又不会因间隙过大出现锁紧晃动。安装边界方面，

　　构件总长适配车床溜板侧面操作机构的预留空间，最大外圆轮廓不会和周边的手轮、油杯、管线发生运动干涉，球头端的最大外径小于安装座锥孔的入口尺寸，装配时可以直接从侧面推入就位，双耳叉的两个耳板外侧间距小于摆臂的开档尺寸，销轴孔同轴度在建模时就按装配要求约束，实物加工后不需要二次修配即可完成穿装。功能上该构件把直线拉力传递、角度摆动补偿、锥面自锁锁紧三个功能整合在一体，不需要额外加装导向套或者锁紧螺母，扳动操作手柄时，叉耳端带动杆体绕中段套筒小幅转动，同时球头端沿锥面轴向进给，最终锥面完全贴紧实现位置锁定，反向扳动手柄即可快速松开，整个动作行程短，操作力经过杠杆放大后锁紧可靠，在机床频繁调整工位的工况下，铰接处的磨损可以通过销轴选配补偿，长期使用后仍能保持锁紧精度，杆体的加强筋布局也避开了切削液、铁屑飞溅的堆积死角，日常清理维护时直接擦拭即可，没有容易积存杂物的封闭空腔。
