显控4寸7寸工业人机界面触摸屏

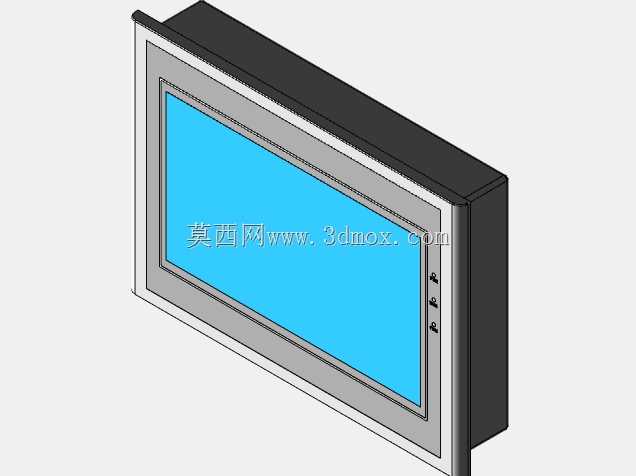

　　现场调试自动化产线时，人机界面往往是操作工与控制系统之间最直接的交互节点。这套显控4寸与7寸工业触摸屏模型，围绕小型控制柜、单机设备和分布式工位的实际布置展开，屏幕正面采用矩形显示区加窄边框的结构，背部为嵌入式安装盒体，侧面保留接线与散热所需的空间。建模时把前面板、显示窗口、边框台阶、后壳和安装卡扣关系分开表达，便于在柜体开孔、门板布局和干涉检查时直接调用。

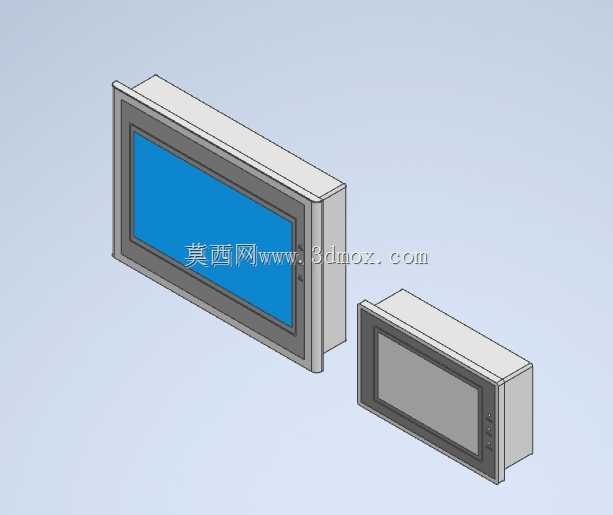

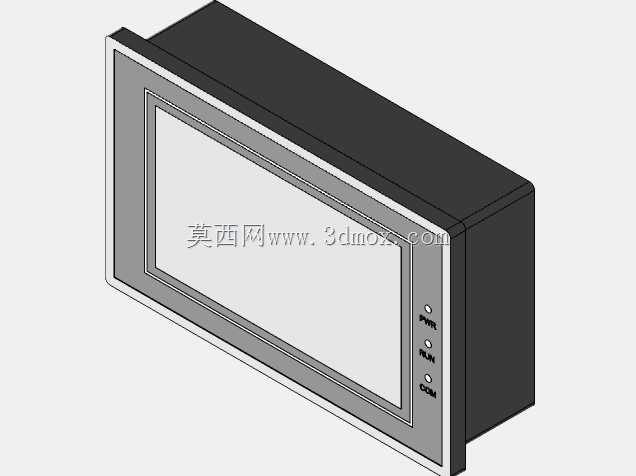

　　从使用场景看，4寸规格更适合按钮盒、小型专机、输送线端头和空间紧张的壁挂控制箱；7寸规格则面向需要显示趋势曲线、报警列表、参数配方和多页面切换的设备，例如包装辅机、温控单元、装配工位和机床改造。两者外观语言一致，前框略微突出于安装面，后壳向柜内伸入，屏幕区域占据正面主要面积，侧边布置少量功能按键与指示位置，符合现场快速识别和操作的习惯。

　　结构设计上，前面板承担密封与防护作用，边框与柜门贴合面需要预留密封圈或压紧余量；后壳尺寸决定柜内有效深度，接线端子、通讯插头和电源接头不能与线槽、导轨元件发生冲突。模型把屏体厚度、四角过渡、背面轮廓和侧面接口区域以实体形式呈现，布局人员可据此核对门板内侧加强筋、铰链行程以及维护时插拔线缆的手部空间。

　　安装边界方面，嵌入式屏不能只看正面外形，重点在开孔尺寸、面板压紧范围和后壳投影。柜门厚度较薄时要关注卡扣受力点，柜体深度不足时需调整PLC端子排或线槽走向；多台屏并排布置时，还要保留相邻面板之间的操作间距，避免误触。屏幕倾角、安装高度和视线距离也会影响可读性，模型可在三维布局中直接模拟站立操作与坐姿监控两种姿态。

　　功能层面，这类HMI承担参数设定、状态监视、报警确认、手动自动切换和数据交互等任务，外观虽简洁，但在设备造型中属于高频接触部件。其前表面应尽量与控制柜门面保持协调，突出高度不宜过大，边角过渡要便于清洁；背面则服务于装配与维护，需让通讯线、电源线走线顺畅。通过这套三维数模，结构工程师可以在柜体设计阶段同步完成开孔定位、空间校核和外观评审，减少后期因屏体尺寸误判带来的返工。
