Briick0.96英寸OLED显示模组结构

　　这套0.96英寸OLED显示模组的三维结构，面向小型嵌入式控制平台、教学机器人主控扩展、桌面自动化设备状态提示等场景搭建，核心作用是把主控板输出的运行参数、传感器读数、设备工作状态以低功耗图形或字符形式呈现，不需要外接大型显示终端，就能在紧凑设备内部完成人机信息交互。

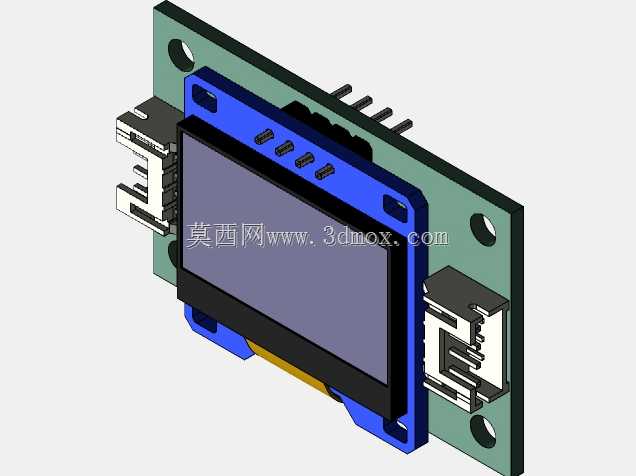

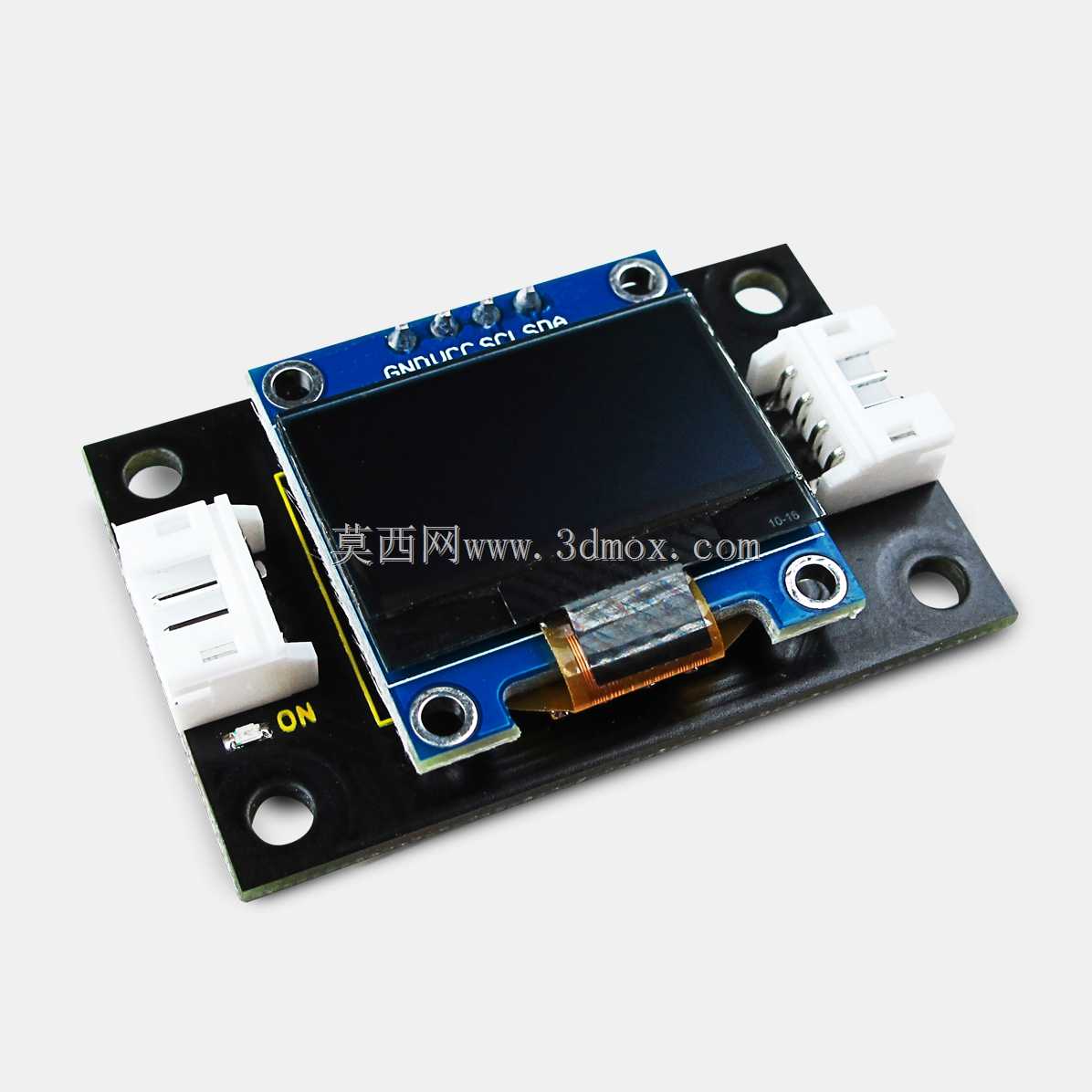

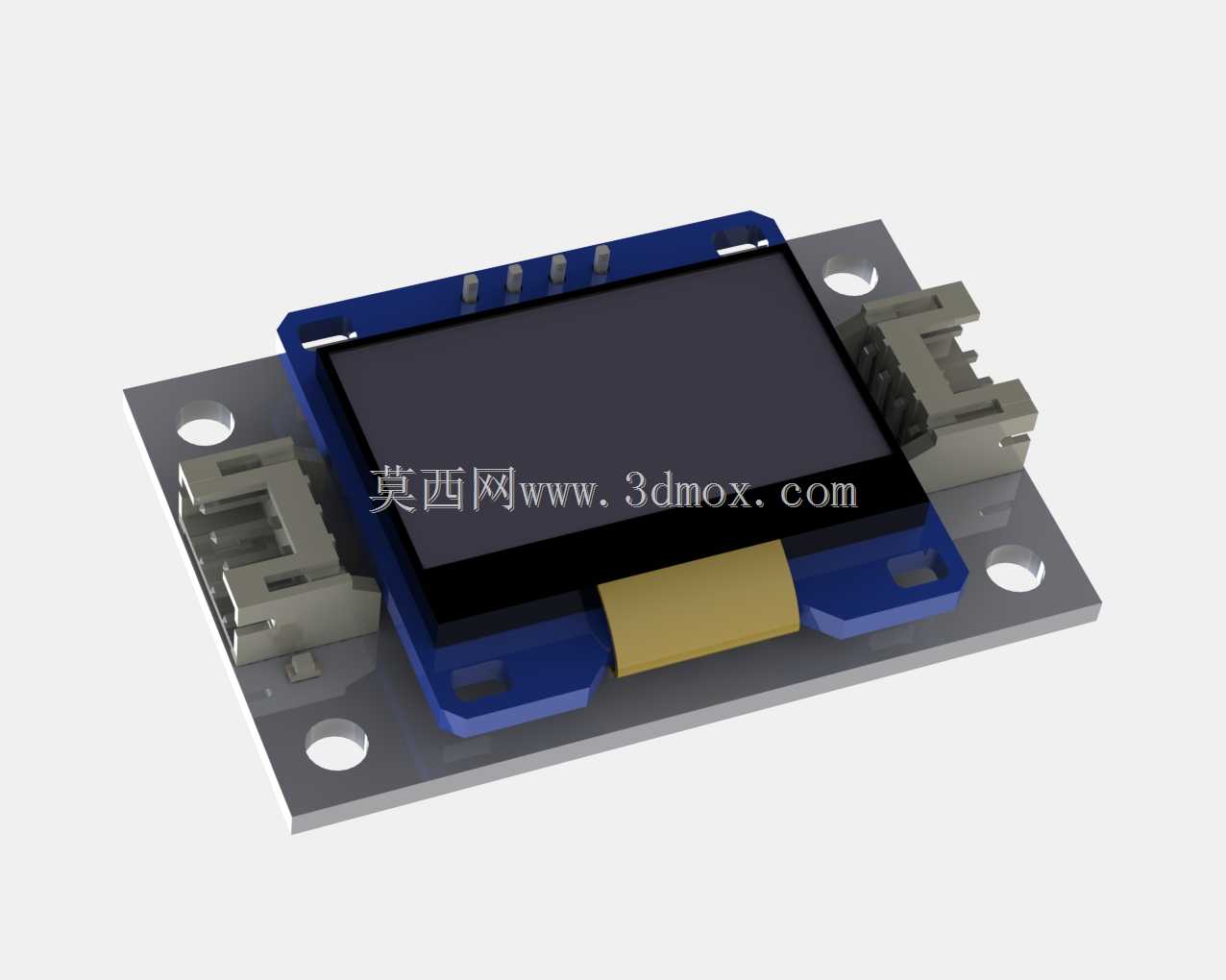

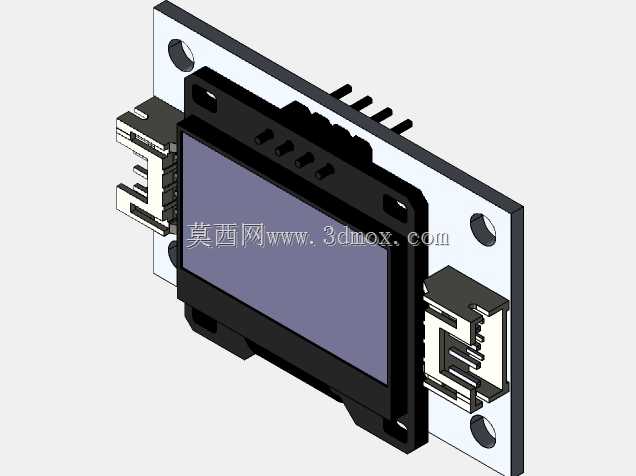

　　从实际装配边界来看，模组采用分层堆叠布局：最上层是0.96英寸OLED显示面板，面板四周由蓝色硬质固定框包覆，框体预留四个沉头安装孔，可直接通过M2规格螺丝锁附在下方金属承载底板上；底板为薄型金属平板，板面左右对称布置两组镂空安装孔位，既可以把整个显示模块固定在设备面板内侧，也能适配标准铝型材机架的安装槽位。底板两侧各设置一个卧式卡扣式接线座，接线座朝向模组外侧，线缆插拔方向与显示面板平面平行，这种布局能避免设备外壳开合时拉扯连接线，也让内部走线可以沿机架侧边规整排布，不会在显示区域前方堆积线材遮挡视线。面板下方露出一段金色柔性连接排线，排线弯折半径控制在柔性线路允许的最小弯曲范围内，建模时保留了排线的自然弯折弧度，没有做成生硬直角，实际装配中可以缓冲面板与底板之间的微小装配公差，避免硬连接拉扯焊盘。

　　设计思路上优先考虑嵌入式小空间的适配性：整体厚度控制在薄型模块范畴，显示面板正面略高于固定框，当设备面板开设对应显示窗口时，屏幕表面可以贴近透明视窗，减少反光与灰尘进入缝隙；两侧接线座采用带锁扣的连接器结构，4路线缆接入后卡扣自动锁紧，设备移动、振动工况下不会出现松脱掉线。承载底板的开孔位置经过对称化处理，模组既可以正向安装让屏幕朝向操作面，也能旋转90度适配竖屏显示需求，安装孔位完全复用，不需要额外加工转接板。

　　在功能特性层面，OLED自发光的特性让模组不需要背光组件，结构上省去了背光导光板的厚度空间，低温环境下也能正常点亮，适合小型移动机器人、户外便携检测设备的使用场景。建模过程中把所有配合关系都做了还原：固定框与面板之间的限位台阶、接线座与底板的定位柱、安装孔的沉头深度都按照实际装配逻辑设置，结构工程师可以直接把该模组装配进主控外壳，校核屏幕视窗对齐度、连接器插拔空间、底板与周边电路板的安全间隙，也能以此为基础修改固定孔位，适配不同的主控安装平台。
