壁挂式消火栓箱钣金结构设计

　　在民用建筑、工业厂房、地下车库以及商业综合体的消防配套施工中，消火栓箱是承担水带收纳、消火栓阀组安置、初期火灾扑救功能的核心末端设施，这套三维结构完整还原了明装壁挂消防柜的钣金成型逻辑，可直接用于钣金拆图、现场排布校核与安装干涉检查。柜体采用1.25mm镀锌钢板作为主材，镀锌层本身具备良好的防锈能力，适配楼道、地下车库等长期潮湿或多尘的布设环境，板材厚度在控制柜体自重的同时，满足门板反复启闭、内部器材承重的刚性要求，避免薄钢板常见的板面鼓胀、合页位变形问题。外形尺寸设定为宽800mm、高800mm、进深300mm，属于常规明装消火栓箱的通用规格：800mm的高度匹配建筑楼道预留的消防箱体安装标高，箱体底边距地完成面通常控制在0.

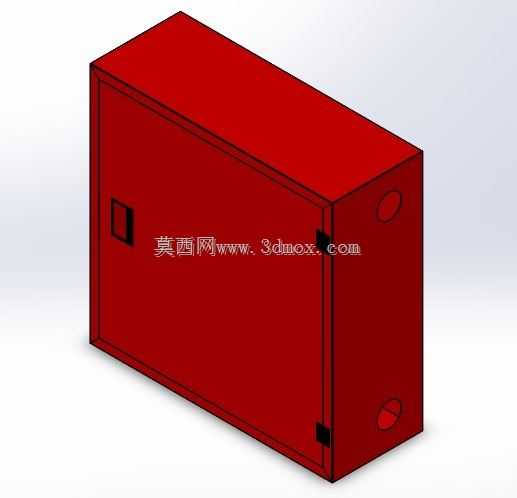

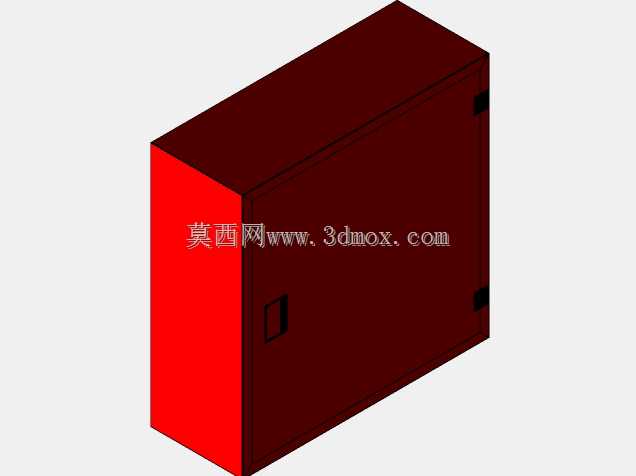

　　8至1.0m区间，开门后操作人员无需过度弯腰即可快速取放水带与接驳阀门；300mm的进深充分考量了墙体安装边界，明装状态下凸出墙面的尺寸不会阻碍疏散通道的净宽要求，若嵌入墙体暗装，该进深也适配多数常规填充墙的预留洞深度，无需额外裁切墙体结构。结构设计上，柜体主体采用折弯一体成型工艺，侧板、背板、顶底板通过折弯翻边拼接，减少外露焊缝，既提升柜体整体密封性，也降低后期喷涂前的打磨工作量；门板侧边配置暗藏式合页结构，正面预留小尺寸观察/扣手位，柜门关闭后外表面平整无突出构件，避免疏散过程中磕碰过往人员。柜体侧板预留的圆形开孔为管路穿装位，现场安装时可根据进水管道的走向选择左侧或右侧开孔，对位后将消防立管引入柜内与消火栓阀组连接，

　　无需现场二次切割钣金，大幅减少现场施工的动火作业量。建模过程中对每一处折弯圆角、翻边余量、合页安装位的孔距都做了1:1还原，钣金展开后可直接导入激光切割设备下料，折弯工序的压痕位置、折弯系数都匹配常规镀锌钢板的加工参数，不需要工艺人员二次补全结构细节。柜内的空间布局经过规整，除去阀组安装位，剩余腔体可完整盘挂25m规格消防水带、放置消防水枪与卡扣，关门后所有器材完全封闭在柜内，既避免水带长期落尘老化，也防止非工作人员随意挪动消防器材。针对不同安装场景，该结构还可快速衍生适配：暗装场景可拆除柜体外侧的安装翻边，直接嵌入墙体预留洞；加装玻璃门的变体只需替换门板构件，其余柜体骨架完全通用，能够适配不同消防验收规范对箱体外观的要求。
