落地式工业电气控制配电柜体结构

　　这套柜体结构面向车间单机设备、小型产线控制节点以及机床配套电气安装场景，主要承担低压回路的集中布置、操作指示、检修防护和现场安全隔离。实际使用中，柜体通常靠墙或靠近设备侧落地安装，内部可容纳断路器、接触器、端子排、继电器、小型PLC、开关电源以及线槽、走线桥架等元件；门板外侧预留指示灯和门锁位置，便于操作人员在不打开柜门的情况下观察电源、运行和故障状态，检修时再通过门锁进入内部完成接线、排查和元件更换。

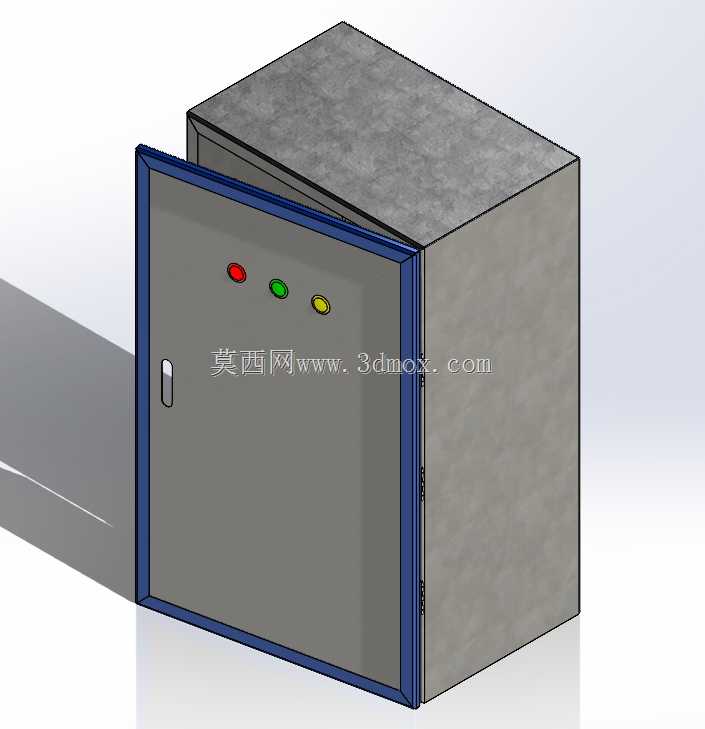

　　从结构组成看，模型重点表达了箱体、门板、铰链侧连接、门把锁以及三色指示灯的空间关系。柜体采用近似长方体的封闭外壳形式，侧板、顶板和背板形成主要防护腔体，前侧通过单开门覆盖整个操作面。门板边缘设置翻边和贴合面，关闭后可与箱体前框形成重叠防护，减少灰尘、切屑和飞溅物直接进入柜内的风险。门体一侧布置竖向铰链区域，另一侧配置锁具，既保证门板旋转开启，也能在闭合后保持压紧状态。对于现场维护而言，这种单开门结构适合安装空间前方留有检修距离的位置，若设备排布过于紧凑，则需要在选型阶段提前核对开门扫掠范围。

　　设计思路上，柜体没有采用复杂曲面造型，而是以钣金折弯和焊接装配逻辑为核心。外壳各面以平板折弯件为基础，棱角处保留清晰的折弯边界，便于在工程图中展开下料、折弯和拼焊。门板四周的折边能够提高薄板刚性，减少大面积门体在长期开关过程中的翘曲；箱体内部则可根据电气元件数量加装安装板、横梁或导轨支撑。外露指示灯采用红、绿、黄三种常见状态颜色，分别对应停止或故障、运行、电源或预警等信号，具体功能可由电气原理图定义。门把锁位置设置在便于单手操作的高度区域，锁具闭合后可限制非专业人员随意接触带电部件。

　　外形与安装边界需要结合现场条件综合确认。柜体为立式落地形态，深度方向要容纳元件、线槽和接线弯曲半径，不能只按外壳外形估算占位；宽度方向需保证门板全开后不与周边设备、管线或通道干涉；高度方向则要考虑顶部线缆引入、底部地脚固定以及操作人员观察指示灯的视线。若采用底部进线，柜底应预留穿线孔或格兰安装位置，并在现场配合橡胶密封圈、防水接头或电缆桥架使用；若采用顶部走线，则需防止凝露和粉尘沿进线口落入。柜体背后与墙面之间也不宜完全贴死，适当留出散热和背部检修空间，有利于端子接线和后期维护。

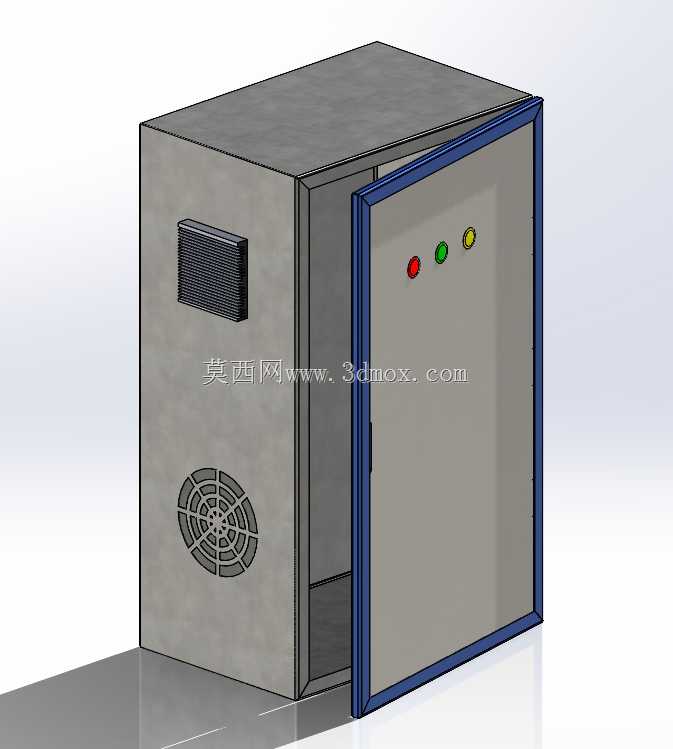

　　在散热与防护方面，这种封闭柜体适合普通加工车间、装配工位和干燥室内环境。若柜内发热元件较多，可在侧板或顶部增加通风过滤组件、轴流风机或温控风扇；若现场存在油雾、冷却液飞溅或多尘工况，则应提高门板密封、锁具压紧和进线口防护等级。模型当前呈现的是基础电气外壳方案，结构上保留了继续开孔、加装按钮、仪表、开关、铰链加强件和接地螺柱的扩展空间。三维建模时需要特别关注门板与箱体的间隙、铰链轴线位置、锁舌扣合行程以及指示灯安装孔与门板加强边的距离，这些细节会直接影响实物装配是否顺畅。

　　整体来看，该配电盘柜体结构强调实用、可加工和易维护，适合作为机床附属电气箱、小型设备控制箱或车间独立配电节点的外形参考。结构设计者可在该基础上继续细化钣金厚度、折弯系数、焊接余量、安装板孔位和密封结构；电气设计者则可依据内部元件发热量、接线方向和维护频率，进一步完善器件布局与走线方案。
