仪表管路集成安装固定夹具组件

　　这套夹具组件主要面向车间内仪表与管路的集中安装场景，常见于机床周边气动检测回路、小型流体控制单元以及实验台架的管线布设作业。现场施工时，多根仪表引压管、信号气管往往需要沿立面排布，如果缺少统一约束，管线在设备振动、日常检修触碰后容易出现错位、接头受力偏斜，长期运行还会引发密封点渗漏。该组件把端部夹持座、中间限位块和弯折管路整合在同一安装基准板上，所有元件的相对位置在建模阶段就完成校核，装配后不需要现场反复比对管距。

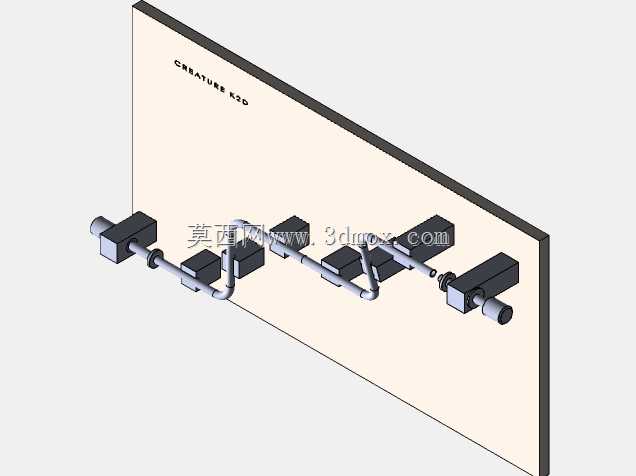

　　从结构功能来看，两端的夹持块承担主固定作用，块体预留的通孔与锁紧件配合，可将横向贯穿的管段牢牢压在支座槽内；中部多个块状限位件沿管路走向分布，对直管段形成多点托持，避免长跨距管线因自重产生下挠。管路部分采用多段90度弯折走向，弯折半径统一，管线在立面内完成分层绕行，既避让了基准板上的其他安装位，也让接管方向与两端仪表接口保持同轴，减少装配时强行掰管带来的附加应力。

　　设计思路上优先保证安装基准统一：整块立式安装板作为承载基体，所有夹具、管夹的安装孔位都以板边为基准标注坐标，加工时可一次装夹完成钻孔、铣槽工序，孔位同轴度更容易控制。夹持块与板体之间采用贴合面定位，接触面做平，锁紧后不会出现转动偏移；管路与夹具的配合间隙控制在小间隙范围，既保证穿管装配顺畅，又能限制管线径向窜动。

　　外形与安装边界方面，组件整体为立式薄型布局，厚度方向尺寸紧凑，贴墙或贴设备护板安装时占用纵深空间小，适合设备内部预留空间狭窄的改造场景。安装板四周预留足够的扳手操作空间，两端接头伸出板体边缘，接管时工具可从侧方伸入，不会与板体发生干涉。管路弯折处均留出最小弯曲半径，不会出现死弯造成流道截面突变，保障气路、液路信号传递顺畅。这类集成式夹具在机床加工配套的检测工位、自动化产线的仪表架改造中都可直接参考，建模时把管线走向、夹具位置、安装孔位全部参数化，后续适配不同管径、不同管距的工况时，只需调整对应支座间距与管段长度即可快速衍生变体，大幅减少现场测绘、单独配做支架的工作量。
