机床配套液压动力执行油缸总成结构

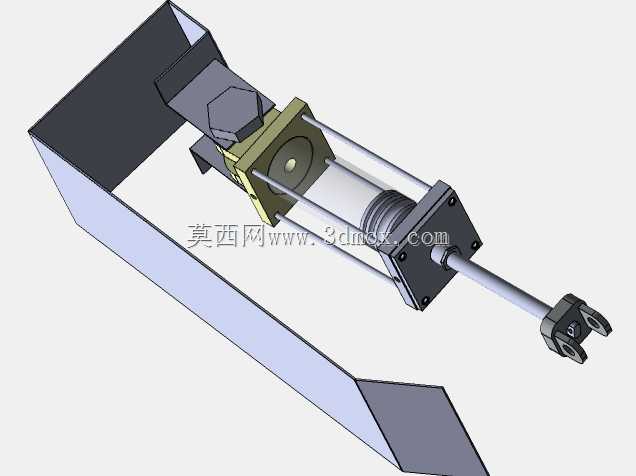

　　这套液压执行组件主要适配普通车床的液压改造场景，在CA6140这类卧式车床的自动化升级工序里，承担直线进给、工件夹紧、尾座顶紧这类需要稳定输出轴向推力的动作，替代原机床手动操作的机械传动结构，大幅降低操作工反复扳动手柄、旋拧手轮的重复劳动强度。从结构布局来看，组件左端预留了和机床安装基面贴合的连接位，配套的L型防护钣金可以遮挡加工过程飞溅的切屑与切削液，避免金属碎屑刮伤活塞杆表面、破坏密封件的唇口结构，中间缸筒段采用多根平行拉杆拉紧前后端盖的经典设计，拉杆沿缸体圆周均匀分布，承压时端盖受力对称，不会出现单侧翘曲导致的内泄漏问题。伸出端的活塞杆末端加工了铰接叉形接头，接头处预留销孔，可以和机床的拨叉、

　　夹紧摆杆或者尾座套筒驱动件做铰接连接，铰接结构能补偿安装时少量的同轴度偏差，避免活塞杆受径向弯矩导致导向套偏磨、杆体拉毛的故障。设计阶段首先要匹配机床原有安装空间的边界：整体轴向长度要适配车床侧部或者尾座下方的预留空位，径向轮廓不能和床身导轨、溜板箱的移动路径发生干涉，防护钣金的折弯边要和床身的安装板贴齐，安装孔位对应机床原有T型槽的间距，不需要额外在床身上打孔攻丝，改造时可以直接用T型螺栓压紧固定。功能特性上，缸体内部的活塞将油腔分为无杆腔和有杆腔，通入压力油之后，无杆腔进油时活塞杆伸出，输出大推力完成工件顶紧或者刀具进给的工进动作，有杆腔进油时活塞杆快速退回，完成空载复位，端盖上的油口位置做了朝外的布局，

　　接油管的时候操作空间充足，后期更换密封件、拆解维护时不需要把整个组件从机床上完全拆下，松开拉杆螺母就可以抽出活塞组件更换密封圈。实际车间运行场景里，这套组件配套机床的液压站使用，工作压力稳定在常规机床液压系统的压力区间，推力输出平稳，没有爬行卡顿的问题，铰接端的连接结构可以在动作过程中小幅摆动，抵消被驱动件运动轨迹的少量偏移，防护壳除了挡屑之外，还能阻隔车间内的灰尘、冷却液雾气附着在缸体外壁，日常清理的时候直接擦拭钣金外表面即可。建模过程中所有配合面的尺寸都按照实际装配公差设定，拉杆的螺纹段长度、端盖的止口配合尺寸、活塞杆的导向段长度都和实际加工零件一一对应，工程师在做机床改造方案的时候，可以直接把这套组件装配到整车床的三维装配体里，核验运动行程范围内的干涉情况，提前排布液压油管的走管路径，避免现场安装时出现管路和运动部件刮蹭的问题。
