CA6140车床配套环形密封挡圈结构

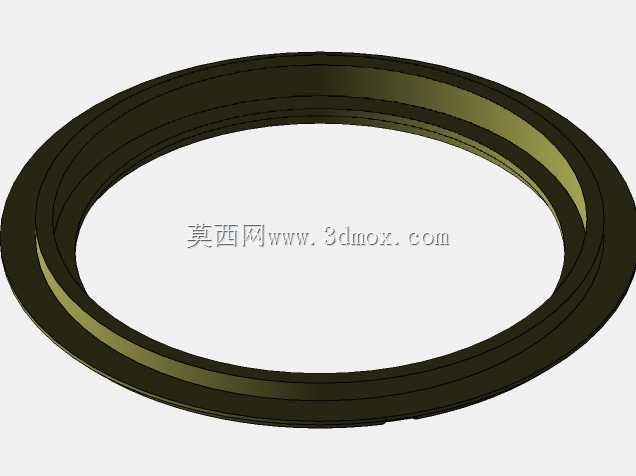

　　该环形薄壁环件最初在CA6140普通车床的床头箱润滑密封改造场景中完成测绘建模，后续也可直接适配腕表表壳背面的装饰压环装配需求，两类应用场景对环件的同轴度、端面平面度要求高度重合。从车床运维的实际工况出发，CA6140主轴箱在长期高速运转过程中，主轴前后轴承位置的润滑油容易沿轴颈缝隙向外渗漏，传统的毡圈密封在长期磨损后会出现间隙过大、密封失效的问题，这款环形挡圈的截面采用多层阶梯式凹凸结构，安装时可以嵌入轴承端盖的预留环槽内，多层台阶分别对应不同的密封配合面：最内侧的窄环边贴合旋转轴颈的外壁，中间的宽环槽可以嵌入耐油橡胶密封圈，最外侧的宽法兰边抵紧端盖的沉台端面，三道配合面同时形成轴向与径向的密封约束，既可以阻挡箱体内的润滑油向外飞溅，也能避免外部的切削液、金属碎屑进入轴承腔内部。

　　建模过程中优先保证环件的回转体特征一致性，整体为等壁厚回转结构，不存在侧向凸起或异形缺口，所有截面轮廓绕中心轴线旋转生成，建模时先在过轴线的基准草图中绘制完整的截面齿形，标注清楚每一段台阶的轴向宽度、径向高度以及过渡圆角，再通过旋转特征一次性生成实体，后续仅需对两端锐边添加0.2毫米的倒角，避免安装时割伤橡胶密封圈。环件的内外径尺寸需要严格匹配安装边界：以内径配合轴颈的场景为例，内孔与轴的配合选用间隙极小的过渡配合，既保证套装时可以顺利压入，又不会出现运转过程中环件随轴窜动的问题；外径与端盖环槽的配合则选用轻微过盈配合，压入后无需额外打胶即可固定在槽内，不会随轴转动发生松脱。

　　在腕表表壳背面的适配场景中，该环件的外形轮廓完全匹配圆形表壳的后盖安装位，环体的多层台阶可以分别卡合表玻璃、后盖密封圈与表壳主体的定位槽，环件表面做黑化处理后既可以作为外观装饰环提升表壳的层次感，也能作为压紧结构将后盖密封圈均匀压合在密封面上，避免腕表日常佩戴过程中进水进灰。设计阶段特意将环件的壁厚控制在均匀一致的水平，全程没有出现壁厚突变的位置，既不会因为局部壁厚过大导致注塑或机加工过程中出现收缩变形，也不会因为局部壁厚过薄导致装配受力时发生弯折断裂。环件两个端面的平行度公差控制在0.03毫米以内，装配后不会出现局部压合不实、密封间隙不均的问题，回转面的同轴度公差控制在0.02毫米，高速随轴运转时不会产生额外的偏心振动，完全满足普通车床主轴端的长期运转要求，也适配消费电子类精密环件的装配精度需求。
