商用弧形玻璃冷藏展示柜结构设计

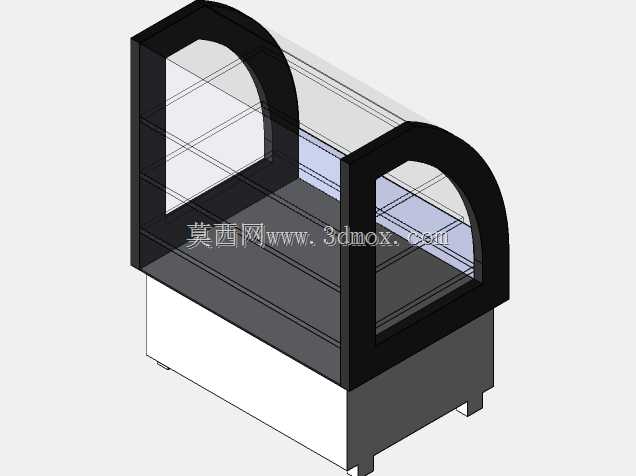

　　这款弧形玻璃冷藏展示柜主要面向商超生鲜区、便利店熟食档口、烘焙门店与街边冷饮售卖点，核心作用是在低温封闭环境内陈列鲜肉、熟食、甜品、饮品等需保鲜货品，同时通过通透玻璃面让顾客无需开门即可看清内部商品，减少冷量外泄。建模时先从下部承载箱体入手，箱体采用钣金折弯拼焊的框架结构，内部预留压缩制冷机组、冷凝散热风道、接水盘与电气走线的安装空间，底部设置可调支撑脚，既可以抵消门店地面的不平度，也能让柜体底部留出通风间隙，保障冷凝器进风散热，避免机组过热停机。上部展示区的两侧端板为黑色圆弧造型，建模时先绘制端板的外轮廓弧线，拉伸生成实体后在对应位置开出玻璃嵌装槽，槽位预留密封胶条的安装余量，保证玻璃装配后不会出现硬性接触，

　　同时阻断柜内外的热交换路径。正面与顶面采用连续的弧形热弯玻璃，玻璃曲率和两侧端板的圆弧槽完全匹配，装配时玻璃沿端板滑槽推入，端部打胶密封，既形成连贯的全透明展示面，也让柜体上部没有突兀的直角接缝，清洁时擦拭轨迹顺畅，不易积存污渍。柜内底部铺设水平陈列台板，台板下方暗藏冷风循环风道，冷风从台板后侧的出风口均匀送出，沿玻璃内表面形成风幕，隔绝外部热空气侵入，台板表面做防滑平整处理，货品摆放后不会随柜体轻微晃动移位。设计过程中需要重点把控柜体的整体安装边界，柜体长度、深度、高度要匹配门店常见的预留摆放位，两侧端板外凸的圆弧部分不能超出柜体底部的占地投影，避免多台柜体并排拼接时出现干涉缝隙；玻璃的圆弧半径要兼顾造型美观与结构强度，

　　半径过小会提升热弯玻璃的加工难度，半径过大则会压缩柜内上部的陈列空间。柜体下部的钣金外壳做分体式设计，前后面板预留可拆卸检修口，日常维护制冷机组时无需拆解上部玻璃展示区，仅拆下下部面板即可完成管路检修、滤芯更换与电路排查。建模阶段所有钣金件均预留折弯系数与焊接收缩余量，玻璃件和框架的配合间隙控制在合理范围，既方便现场装配对位，也能在低温运行时抵消不同材料热胀冷缩产生的形变差，避免玻璃受挤压开裂。
