木质台座人形跳绳趣味摆件结构

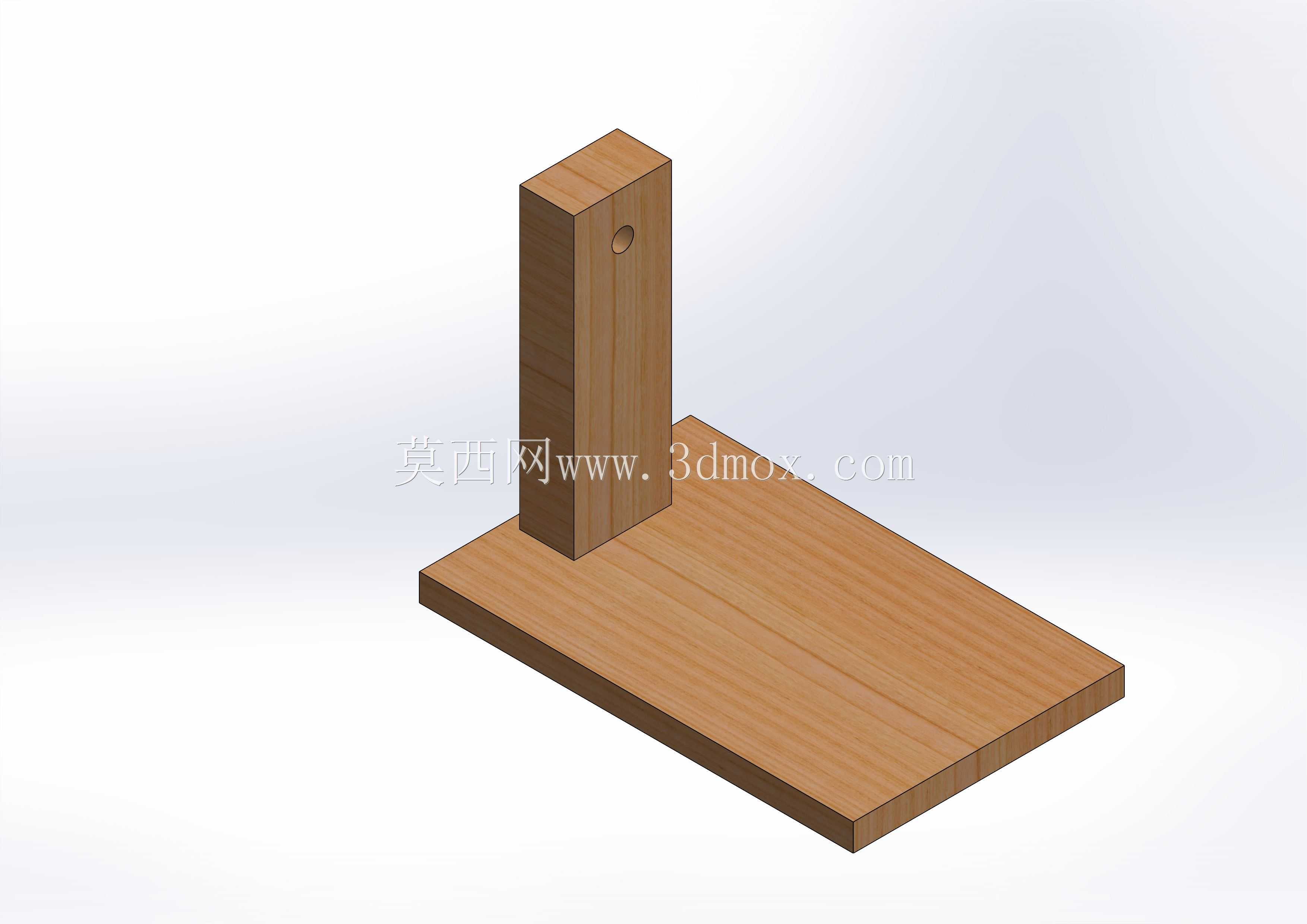

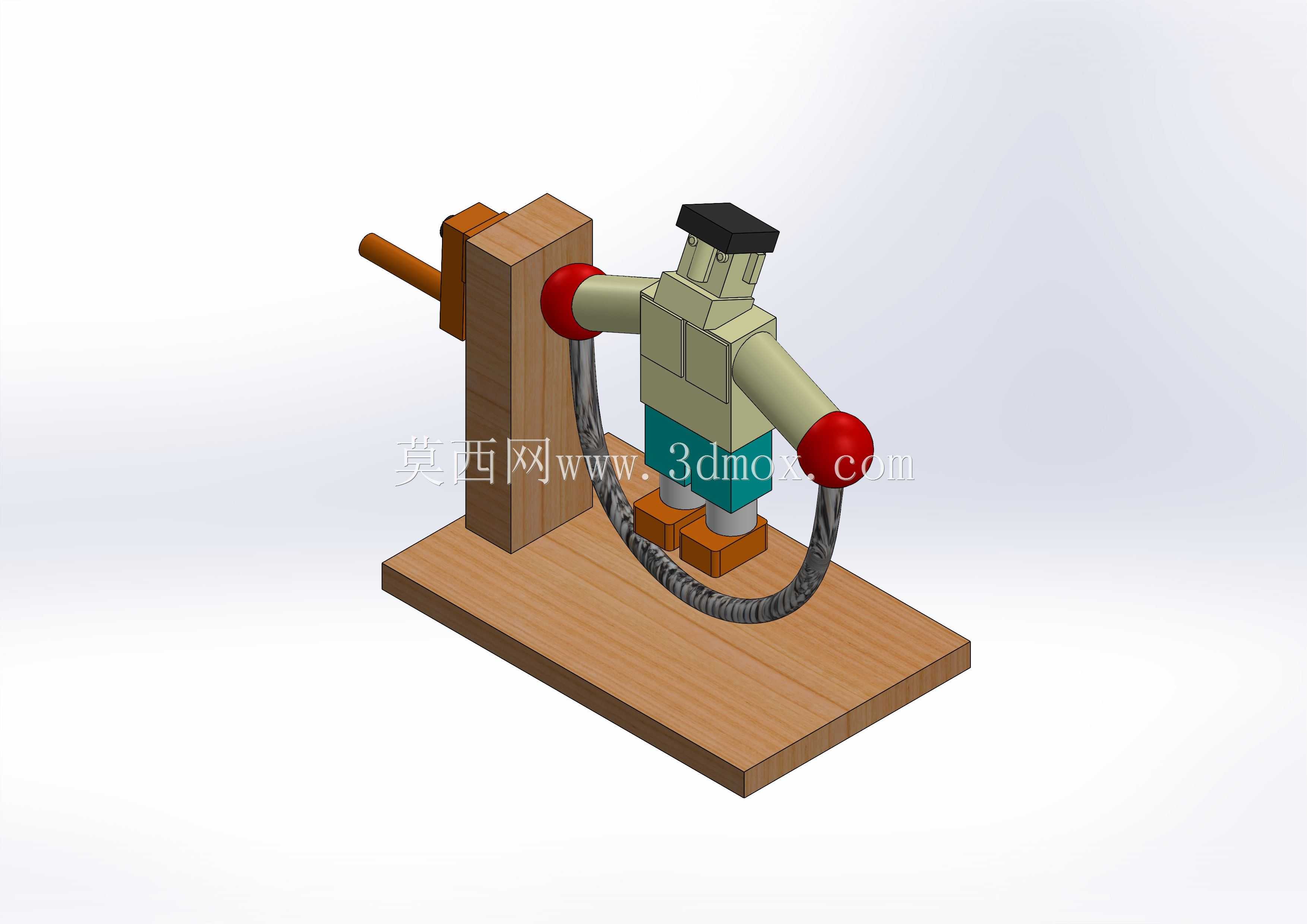

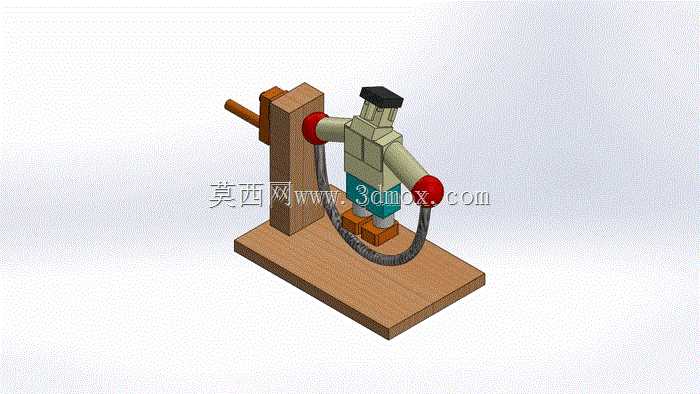

　　这套结构以立式木质台座为承载基础，把简化人形构件、横向摇臂和环形跳绳组合成一个可直观展示运动姿态的桌面装置。整体布置没有采用复杂传动链，而是把视觉重点放在人物握持绳柄、双臂前伸、跳绳绕身形成闭环的瞬间姿态上，适合放在机械认知教学、工位展示、创意结构练习等场景中使用。底座采用矩形平板形式，边缘留出足够支撑面积，后方竖立一块高背板，摇柄从背板侧部穿出，既形成手动操作的受力位置，也让人偶与背板之间保持明确间距。安装边界主要由底座长宽、背板高度和摇柄外伸长度决定；人偶站立区域位于底座中部偏前，跳绳最低点贴近台面上部空间，两侧绳弧向外展开，因此在布置外罩或包装时，不能只按人偶本体轮廓取包容盒，还要把摇柄端部、

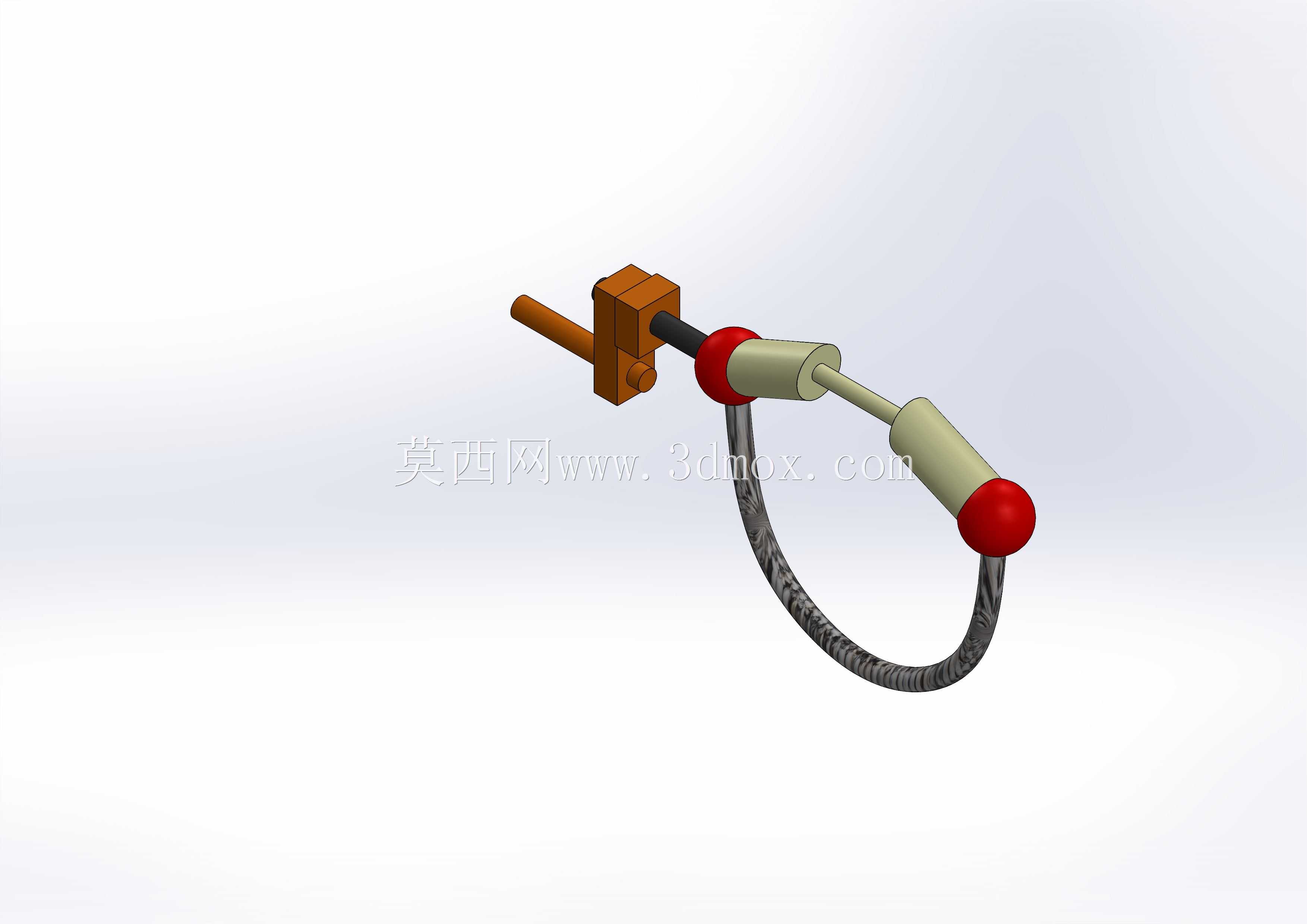

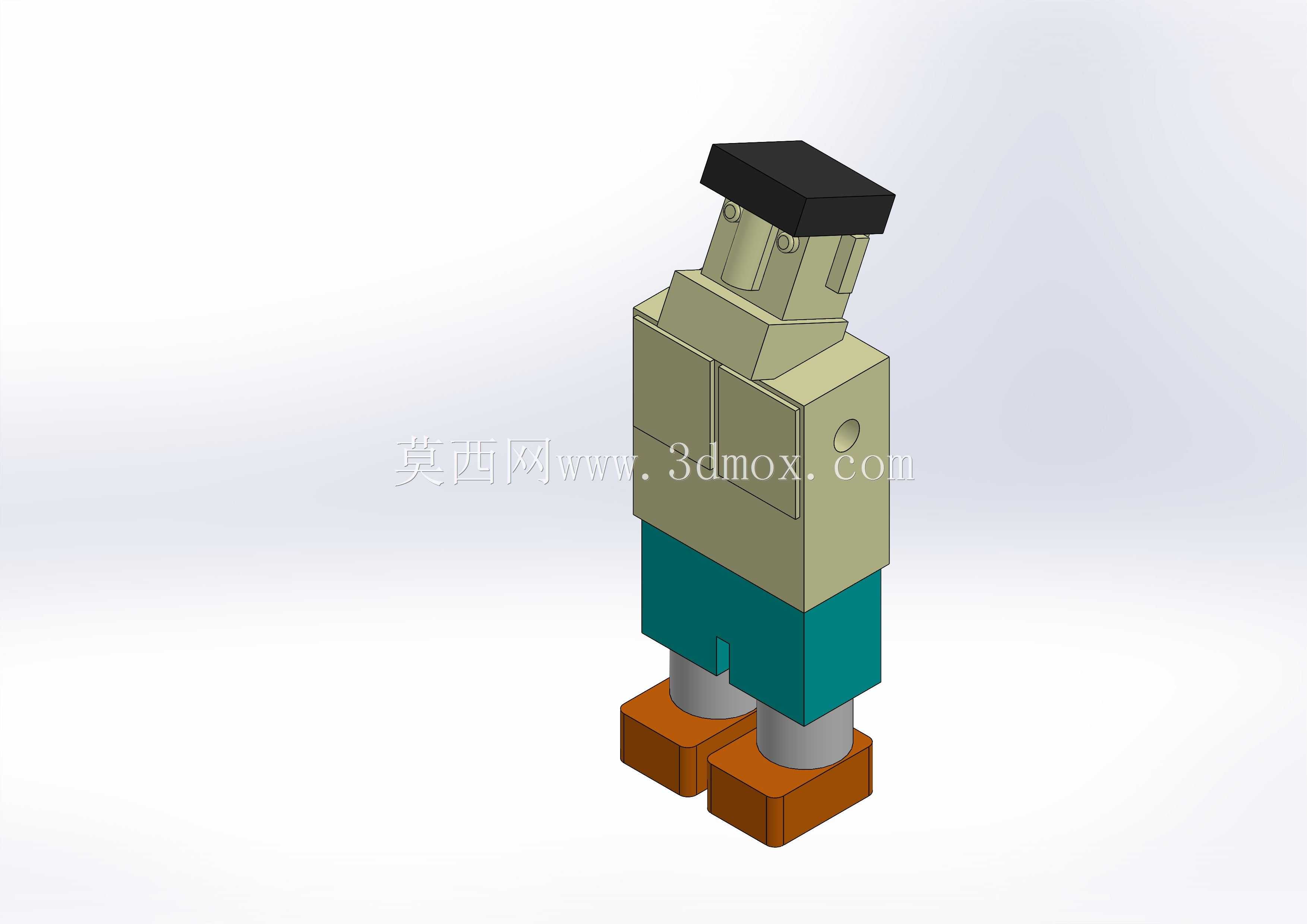

　　背板后侧和跳绳柔性弧线纳入干涉检查范围。人偶本体采用块体化造型，躯干、头部、四肢均以规则几何体拼接，肩部红色圆形件模拟手套或转轴端部，脚部橙色块体与底座形成稳定接触。这样的处理降低了曲面加工和装配难度，也使木质材料的切割、粘接和打磨更易实现。跳绳部分以柔性弯管形态表现，从两手位置向下环绕，经过脚前区域后回到另一侧手柄，线条连续，能够清楚表达跳绳运动中的闭环轨迹。若用于实际制作，背板与底座之间应保证直角连接，摇柄穿过背板的位置需设置转动间隙，避免手柄旋转时与木板摩擦；人偶脚部可设置定位凸台或粘接面，防止展示过程中倾倒；跳绳与手柄连接处应保留小范围转动余量，使姿态调整时不会出现硬折弯。从设计思路看，该结构并不追求高速运动或精密传动，

　　而是通过简化比例和夸张动作传达机械结构的趣味性。工程建模时可先确定底座基准面，再建立背板中心线，随后布置人偶站立点和摇柄轴线；柔性绳体适合用扫掠路径控制空间弧度，路径端点必须与手柄中心重合，以免渲染或装配时出现绳端脱离。木质件在出图时应标注板厚、拼接方向和关键孔位，若转为数控切割，还要考虑槽口配合公差。整体结构拆装关系简单，零件数量少，既可以作为木质拼装练习件，也可以作为机构运动姿态展示件，帮助初学者理解基准、装配空间、运动包络和外形干涉之间的关系。
