集装箱堆叠固定用可直扭锁结构

　　港口堆场、滚装船甲板以及集装箱转运工位里，多层箱体堆叠后的侧向防移与垂向防跳一直是绑扎系统里最基础也最不能出错的环节，这套扭锁结构正是针对标准集装箱角件开孔配合开发的机械式锁固件。它不需要额外动力源，作业人员站在箱顶或甲板面即可完成落锁与解锁，在远洋运输、铁路平车装运、堆场临时叠放场景中被大量使用。

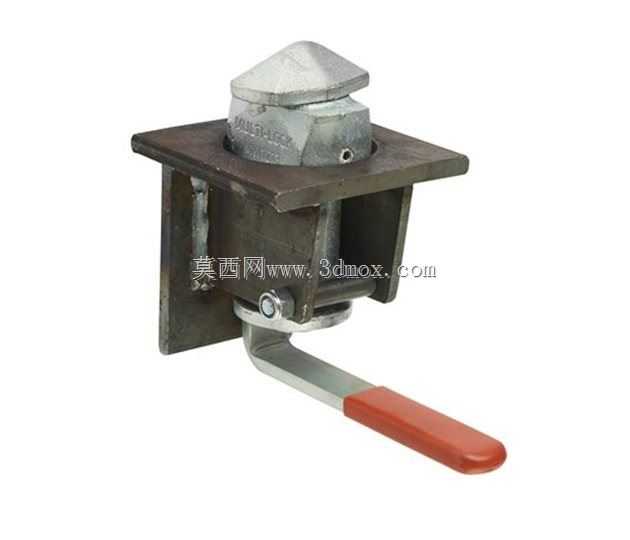

　　从实际功能逻辑看，它属于特殊双销类锁具：锁体下部为长条形插入段，落箱时顺着下方容器角柱上的椭圆形开孔送入，顶部锥形锁头先承担导向作用，锥面在箱体下落过程中自动修正对位偏差，避免角件与锁体硬磕碰卡滞；待锁头完全坐入上角件型腔后，将操作手柄绕轴线转动90度，内部销位随之旋转，横向卡位由与椭圆孔长轴重合的穿入状态转为跨接卡止状态，上下两层集装箱的角件便被刚性串联，既限制箱体垂向抬脱，也抑制运输颠簸中的横向滑移。

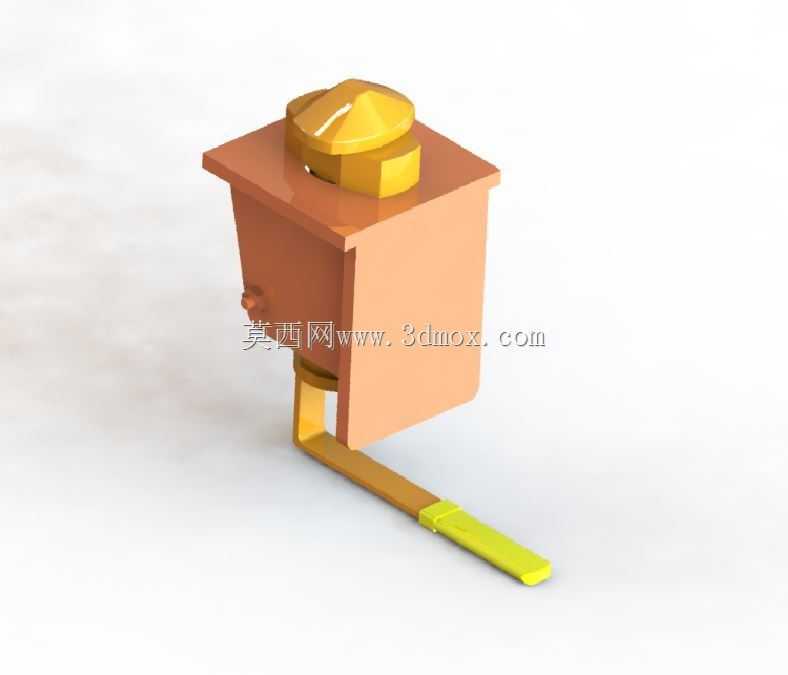

　　结构建模时优先保证配合边界的准确性：锁头锥形段的轮廓尺寸严格匹配角件内腔倒角，插入段的截面厚度预留作业晃动间隙，既不能过松导致运输中旷量撞击，也不能过紧造成落箱时无法顺利入孔；锁体外壳采用箱式承载结构，侧壁厚度按堆码满载时的剪切与挤压载荷校核，顶部操作帽做六边形防滑造型，方便人工用撬杆或专用工具扳动。下方伸出的操作杆做弯折让位设计，手柄末端包覆防滑段，转动时力臂长度适配人工施力习惯，在甲板狭窄、箱间缝隙有限的作业空间里也能完成操作，不会被相邻箱体或绑扎件干涉。

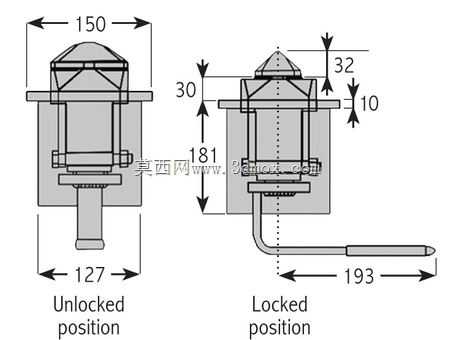

　　安装边界方面，整套锁具的占位高度贴合标准集装箱角件的堆叠间隙，锁体外壳坐落在下层箱顶角件端面，插入段贯穿上下角件的对接孔位，不需要在箱体上额外开孔焊接，属于可快速拆装的周转式紧固件。三维结构里把转动副的配合间隙、锁销旋转后的卡位行程、手柄90度转动的极限位置都做了还原，结构工程师可以直接参照校核角件匹配关系，也能据此推演堆码载荷下锁体的受力路径，为绑扎方案选型、码头工装配套以及锁具国产化改型提供完整的结构参考。
