PVC等径三通管路接头结构设计

　　该三通管件主要用于给排水、化工流体输送及建筑管路系统中，在主管路需要侧向引出支路时完成流体分流或合流。PN16压力等级对应较高承压工况，适用于民用建筑给水、市政支管接驳、工业冷却水回路以及低压工艺管线等场景。管件采用UH-PVC材质，具备耐腐蚀、内壁光滑、流阻小、重量轻和安装便捷等特点，长期输送水类介质时不易结垢，也能适应多种弱酸碱环境。

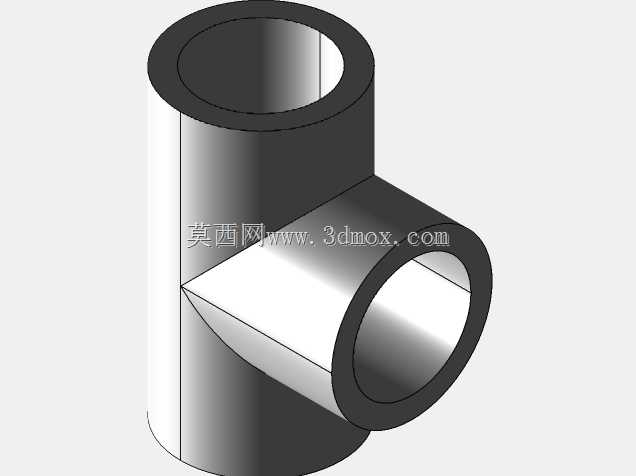

　　结构上，模型呈现典型的等径正三通形式：竖直方向为主通道，侧向支管与主管轴线垂直相交，三个接口口径一致，便于与同规格PVC管材承插连接。建模时重点处理了主管与支管相交区域的壁厚过渡，该位置在承压状态下存在应力集中，因此内壁相贯线附近保留连续圆滑过渡，避免尖角造成局部强度削弱。外壁在交汇处形成厚实加强区，使分支载荷能够均匀传递到主管壁面，而不是集中在单一焊缝或薄边位置。

　　从安装边界看，三通的三个端口均为圆筒形承插结构，端口端面保持平齐，便于管材插入深度控制和粘接定位。布置管路时，需要在三个方向预留足够的直管插入空间和操作空间，尤其侧向接口附近应保证胶水涂刷、对位和压紧动作能够完成。由于三通属于方向转换件，支吊架设置不宜完全依赖管件本体承受管路重量，通常在靠近接口的直管段设置固定或滑动支撑，以降低交汇处弯矩。

　　设计思路围绕承压可靠性与流体通过性展开。流道内部保持直通与侧通的平滑交汇，减少突扩、突缩和死角，使水流在分流过程中压力损失更可控。外形则采用规则圆柱面与相贯实体组合，壁厚整体均匀，交汇处适当增厚，既符合塑料管件成型工艺，也便于模具抽芯和冷却。模型能够用于管路布置校核、接口干涉检查、BIM管线综合以及装配演示，帮助设计人员确认三通在狭窄管廊、设备夹层或墙内敷设时的空间占用情况。

　　在实际选型中，除口径匹配外，还需结合介质温度、工作压力、密封方式和支吊架间距综合判断。该结构保留了三通类管件最核心的几何特征：直通通道、垂直分支、承插端口和交汇加强区，能够直观反映塑料压力管件在管路系统中的连接关系与受力特点。
