机床铰接支座三维结构设计

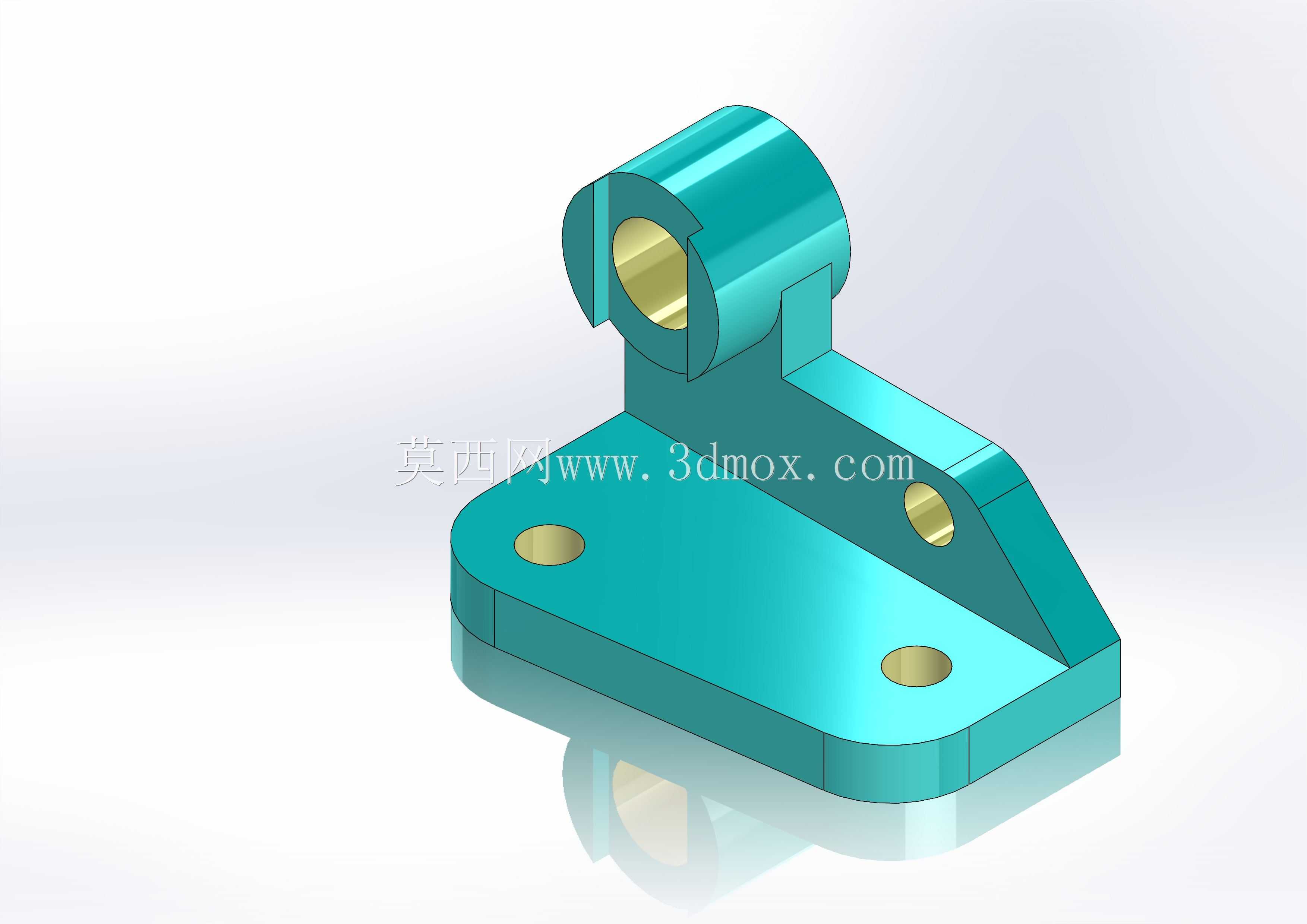

　　该铰接支座属于机床进给与辅助传动部位常用的支撑类零件，整体由底板、斜向加强立板和上部同轴套筒三部分构成，结构紧凑，受力路径清晰。底板采用近似三角形的轮廓布局，三个角部分别布置沉头安装孔，孔位沿底板外缘分布，装配时可通过内六角螺栓将整件固定在机床滑台、夹具底座或辅助机架的安装平面上；底板边缘做圆角过渡，既减少铣削加工时的应力集中，也避免装配过程中锐边划伤操作人员。上部套筒为整圆通孔结构，内孔用于穿入铰接销轴、导向轴或小行程摆杆，套筒壁厚均匀，能够承受销轴传递的径向载荷与周期性摆动摩擦；套筒下方通过斜置立板与底板连为一体，立板两侧形成三角形加强筋形态，在不明显增加整体重量的前提下，显著提升套筒与底板连接处的抗弯、抗扭刚度。

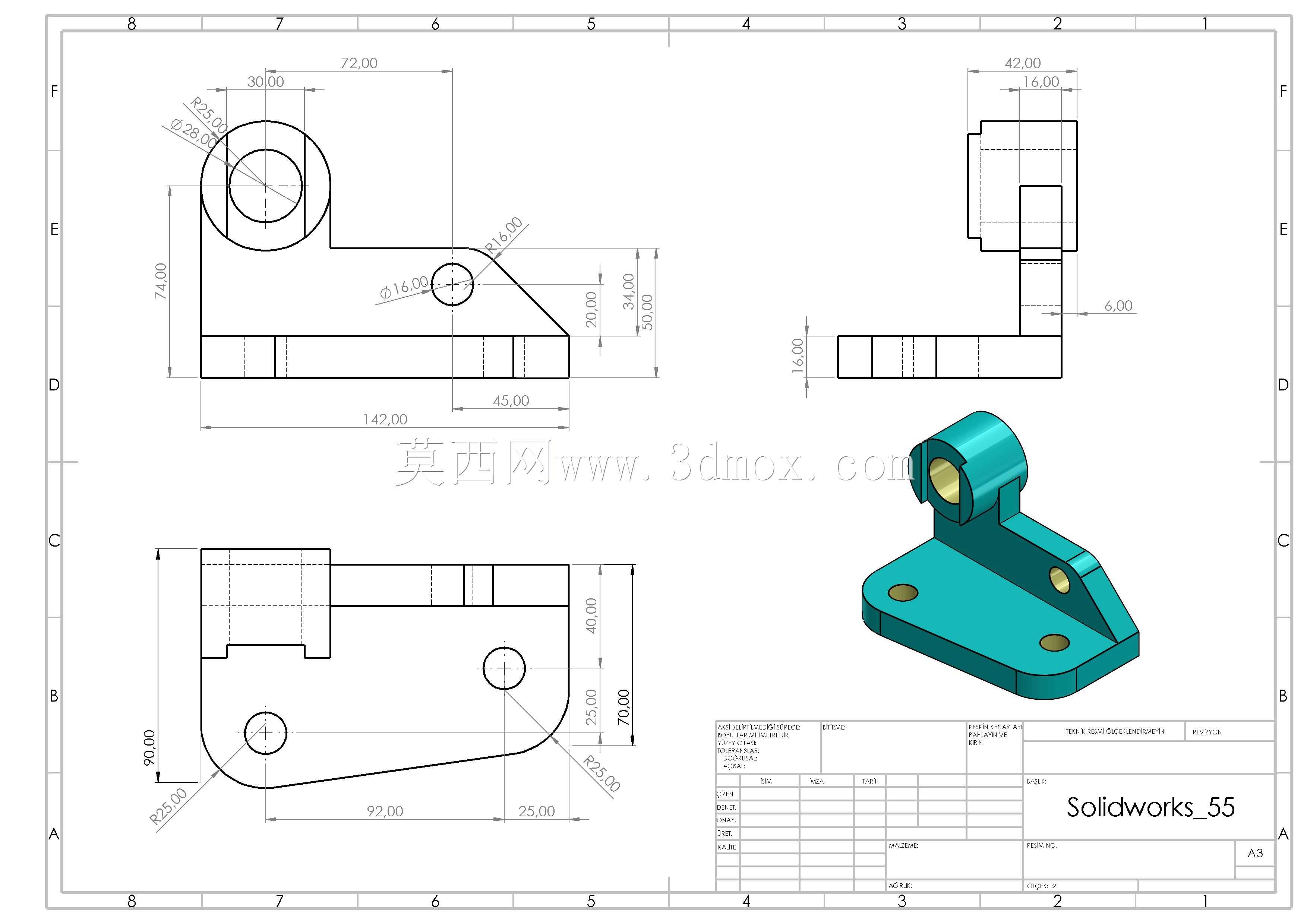

　　从实际使用场景看，这类支座多用于CA6140一类普通车床的改装工位、自动上下料摆臂支点、气动拨叉机构以及夹具联动铰链中，承担转轴定位、摆动导向和载荷传递作用。设计时优先保证套筒内孔轴线与底板安装面的平行度，三个安装孔的孔距需匹配现场安装台面的螺孔布局，底板底面要求平整，贴合后不能出现翘曲；斜立板的厚度根据销轴受力大小调整，若用于频繁摆动工况，可在套筒内孔增设衬套，延长支座使用寿命。外形尺寸方面，底板长度控制在百余毫米量级，套筒外径约为内孔直径的两倍，整体高度满足摆杆回转空间即可，安装边界需预留扳手操作空间和销轴拆装间隙，避免与周边管线、护罩发生干涉。建模过程中对沉孔、铸造圆角和拔模斜度均做了还原，可直接用于结构校核、工程图出图以及机加工艺编排参考。
