机床铰接式可调支承锁紧支座结构

　　这套铰接式可调支承锁紧支座，是面向普通车床周边工装改造、小型专用夹具配套以及机床附件加装场景开发的典型机械构件，整体结构围绕“角度可调+位置锁紧+刚性支承”三个核心需求展开，在车间实际装配中多用于需要在有限安装平面上固定导向元件、检测探头或小型气动执行件的工位。

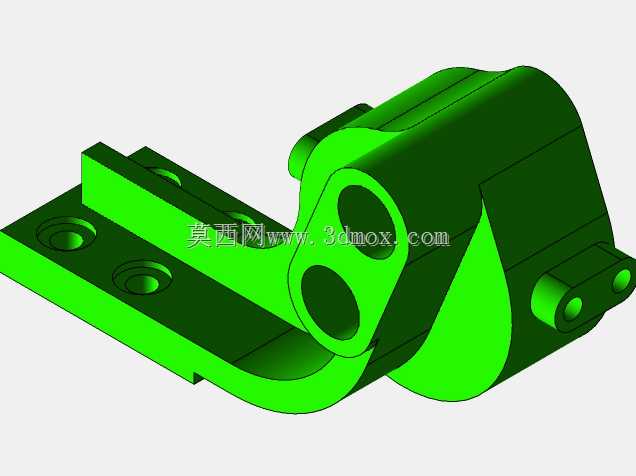

　　从结构布局来看，构件一端为带两个同轴安装孔的平直连接耳板，耳板孔位中心距在图纸中标注为112，耳板厚度方向尺寸12，可直接通过螺栓贴合固定在机床床身延伸板、夹具底座或工作台侧立面上，安装基准面加工后平面度要求控制在0.05以内，避免装配后出现铰接端翘曲。支座主体为弯折式箱型壳体，内部集成同轴铰接转轴与侧向锁紧顶丝结构，转轴段外圆标注φ14配合公差，与配套转动臂的内孔形成H7/g6间隙配合，保证转动顺畅的同时将径向窜动量控制在0.02以内。

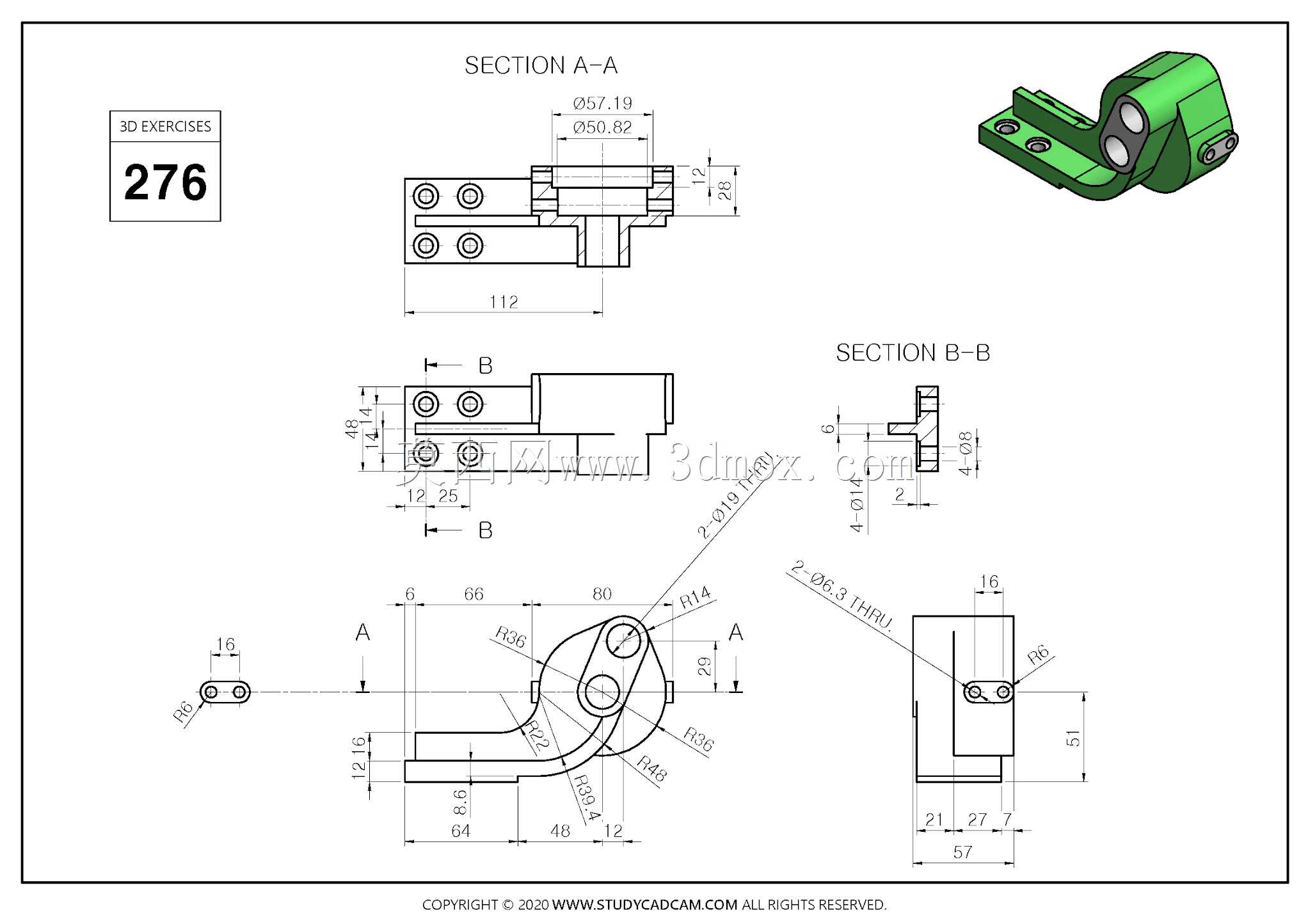

　　外形尺寸边界方面，构件整体沿安装耳板长度方向最大延伸112，铰接回转中心到耳板安装面的垂直距离为60，壳体侧向最大宽度57，高度方向总尺寸86，端部铰接轴的轴向伸出长度16，所有外轮廓棱边均做R3~R5圆角过渡，既避免车间装配时锐边划伤，也能降低铸件或机加工件的应力集中风险。图纸中两处剖视图分别展示了内部配合关系：A-A剖视呈现转轴与壳体的轴向装配层级，可见轴端挡圈定位结构与中间隔套的布置，隔套厚度25，用于分隔两侧转动配合面，防止转动过程中出现轴向窜动；B-B剖视则展示侧向锁紧螺钉的安装通道，螺钉规格为M6，拧紧后可直接顶紧铰接转轴外圆，在调整到所需工作角度后实现无间隙锁止，锁止后可承受不小于50N的侧向载荷而不发生角度偏移。

　　设计思路上，该构件没有采用复杂的蜗轮蜗杆角度调节结构，而是选用最成熟的铰接面+顶丝锁紧方案，一方面降低了小批量加工的工艺难度，普通立式铣床配合车床即可完成全部零件加工，无需专用工装；另一方面也方便车间维护，锁紧顶丝出现磨损后可直接更换标准件，无需拆解整个支座。安装时需先将耳板贴合在基准面上，穿入两个M10连接螺栓预紧，再转动上部支承臂调整到工作角度，最后拧紧侧向锁紧顶丝，整个调整过程无需拆卸外围连接元件，适配多品种小批量生产中频繁切换工装角度的使用需求。壳体上预留的多个辅助小孔可用于安装定位销、走线固定扣或限位挡片，进一步拓展了在不同夹具布局中的适配性。
