鱼缸双路软管卡扣式固定夹结构

　　该零件面向水族箱过滤系统、小型水循环设备以及桌面实验管路中的软管整理场景，主要解决两根并行软管在缸壁或设备边缘处晃动、滑移、相互干涉的问题。实际使用中，鱼缸进出水管、氧气管、滴定管常沿玻璃边缘布置，管路受水流脉冲、泵体振动和日常维护拉扯影响，容易偏离预定位置；普通扎带虽然可以束管，但拆卸调整不便，也难以同时提供贴边夹持和管路定位。此结构将上部卡边与下部双孔抱管区域整合为一体，上部采用近似矩形的开口夹槽，可扣在玻璃板、亚克力挡板或设备侧板上，下部两个并列圆弧孔分别约束软管，使管路在靠近缸壁位置保持稳定间距。

　　从结构思路看，零件没有采用独立螺钉、扎带或金属弹片，而是利用工程塑料自身弹性完成装配。上部夹槽的一侧保留开口，端部做圆角导入，安装时沿板边推入，材料产生轻微张开变形，越过边缘后回弹形成夹持。夹槽内壁与板件接触，配合适当过盈量，可限制上下窜动和横向脱落；下部双孔区域与上部夹槽通过实体桥接，受力路径直接，软管拉扯时载荷传递到卡边，而不是集中在细小挂钩上。两个管孔相邻布置，孔口设置扩口和圆滑过渡，既能引导软管压入，也能避免长期使用时在管壁上形成尖锐压痕。

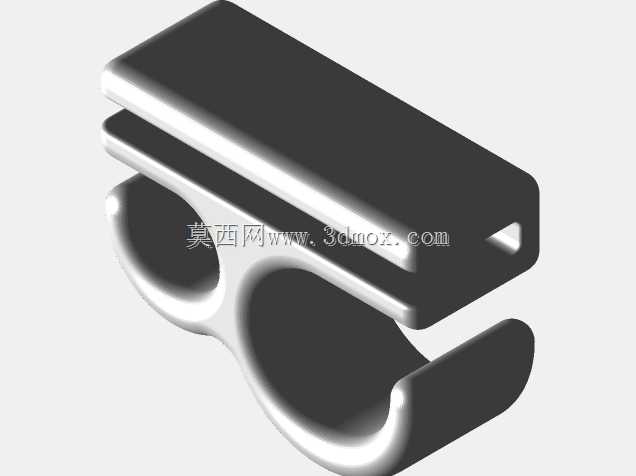

　　外形上，零件整体紧凑，上部为长条形夹持体，下部延伸出双圆弧环抱结构，侧面可见明显的C形开口。双孔中心距按常见小型水族软管并排布置确定，管孔内径围绕软管外径设计，采用略小于管径的配合关系，使软管压入后依靠弹性抱紧；若用于薄壁硅胶管，孔边圆角可降低应力集中，减少管子被压扁导致流量下降的风险。上部夹槽宽度需要依据缸壁厚度确定，槽口内侧可设置微凸筋，以适应一定板厚公差，并提高摩擦阻力。安装边界方面，零件上方需要预留手指或工具压入空间，下部双孔外侧要留出软管弯曲半径，管路不应紧贴玻璃直角边强行弯折；夹槽推入方向上应保证板边无凸起胶边或加强筋，否则会影响贴合。

　　建模时需重点控制三处关系：一是夹槽开口距离与板厚的配合，过松会使卡夹沿板边滑动，过紧则装配困难并产生永久变形；二是双孔内径、孔壁厚度和软管硬度之间的匹配，软管较软时孔壁不宜过薄，抱紧力不足会让管子在水流振动中退出；三是上下连接区域的圆角和截面过渡，该处在扳开夹槽、压入软管时承受反复弯曲，应避免尖角和突然缩径。零件适合采用注塑或增材制造方式制作，3D打印时建议将层纹方向与主要弯曲受力方向合理布置，夹槽开口和管孔开口处不要生成悬空薄壁。对于需要经常清洗滤桶、更换管路的维护场景，这种双卡口软管夹能够减少零散固定件，单手即可完成拆装，同时让缸边管路排列更规整。
