PCB板载三针JST线对板连接器

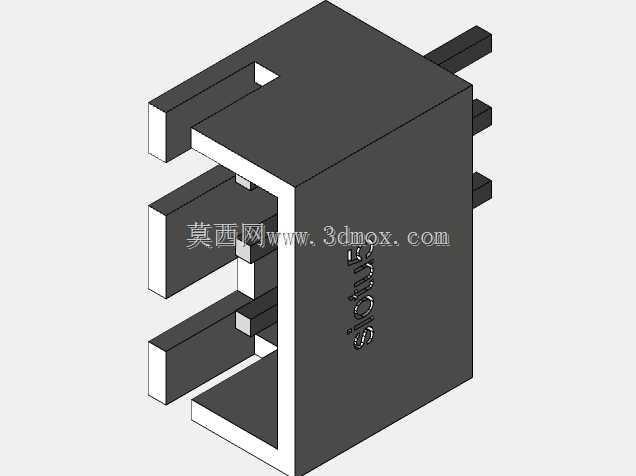

　　这款三针线对板接插件是消费电子、工控板卡、小型机电设备内部布线环节最常用的互联元件，三维建模过程中优先还原了插针排布、塑胶壳体限位、焊脚伸出长度这几个直接影响PCB Layout和装配干涉的核心结构。实际产线应用里，这类连接器主要承担低压信号、小功率供电的线束转接：传感器引出线、面板按键排线、小型步进电机驱动线、散热风扇供电线都可以通过配套压接端子插入塑壳，再和板上焊好的针座对插，替代早年直接焊线的工艺，后期检修拆换线束不用反复烙铁拆焊，大幅降低售后维护的操作难度。建模时先确定针脚中心距，这是JST系列接插件最核心的安装基准，三根方形插针平行排布，针体下半段为直插焊脚，穿过PCB预设的金属化孔后过波峰焊或者手工焊固定，

　　针身上半段伸入塑壳对接腔，和线束端母座的弹片端子形成弹性接触，保证震动工况下不会出现接触瞬断。外部塑胶本体采用矩形矮壳造型，壳体顶面开出两个独立的对接导向槽，槽内壁做了防反插凸筋，线束端母座如果插反方向会被凸筋挡住无法推入，从结构上杜绝极性接反烧板的风险。壳体两侧预留了和母座配合的卡扣卡位，对插到位后卡扣会发出清晰的就位反馈，拉扯线束时公母座不会自行松脱。安装边界方面，塑壳本体贴板安装，底面和PCB板面预留0.1mm左右的贴合间隙，避免塑胶件注塑变形导致贴板不平顶起板件；三根焊脚伸出塑壳底面的长度统一控制，穿过1.6mm标准厚度PCB后露出板面的焊脚长度刚好满足焊锡浸润要求，不会出现焊脚过长触碰下方壳体、

　　或者过短焊锡无法完全包裹引脚的问题。建模时同步核对了对接方向的外围空间：塑壳前方需要留出足够的手指插拔操作空间，周围布局电解电容、大功率电阻等高元件时不能遮挡对接槽，否则线束母座无法完全插合。这类接插件的塑胶件一般采用耐温尼龙材质，过回流焊或者波峰焊时不会受热软化变形，金属插针表面做镀锡处理，焊接润湿性好，长期使用接触面不易氧化，在-20℃到85℃的常规工控工作环境下都能保持稳定的接触电阻。结构设计阶段把该模型导入PCB装配文件后，可以直接校验板上元件间距、机箱内壁到连接器顶部的安全距离，提前发现干涉问题，避免打样后才发现线束无法装配的返工情况。
