可擦笔适配间隔衬环结构设计

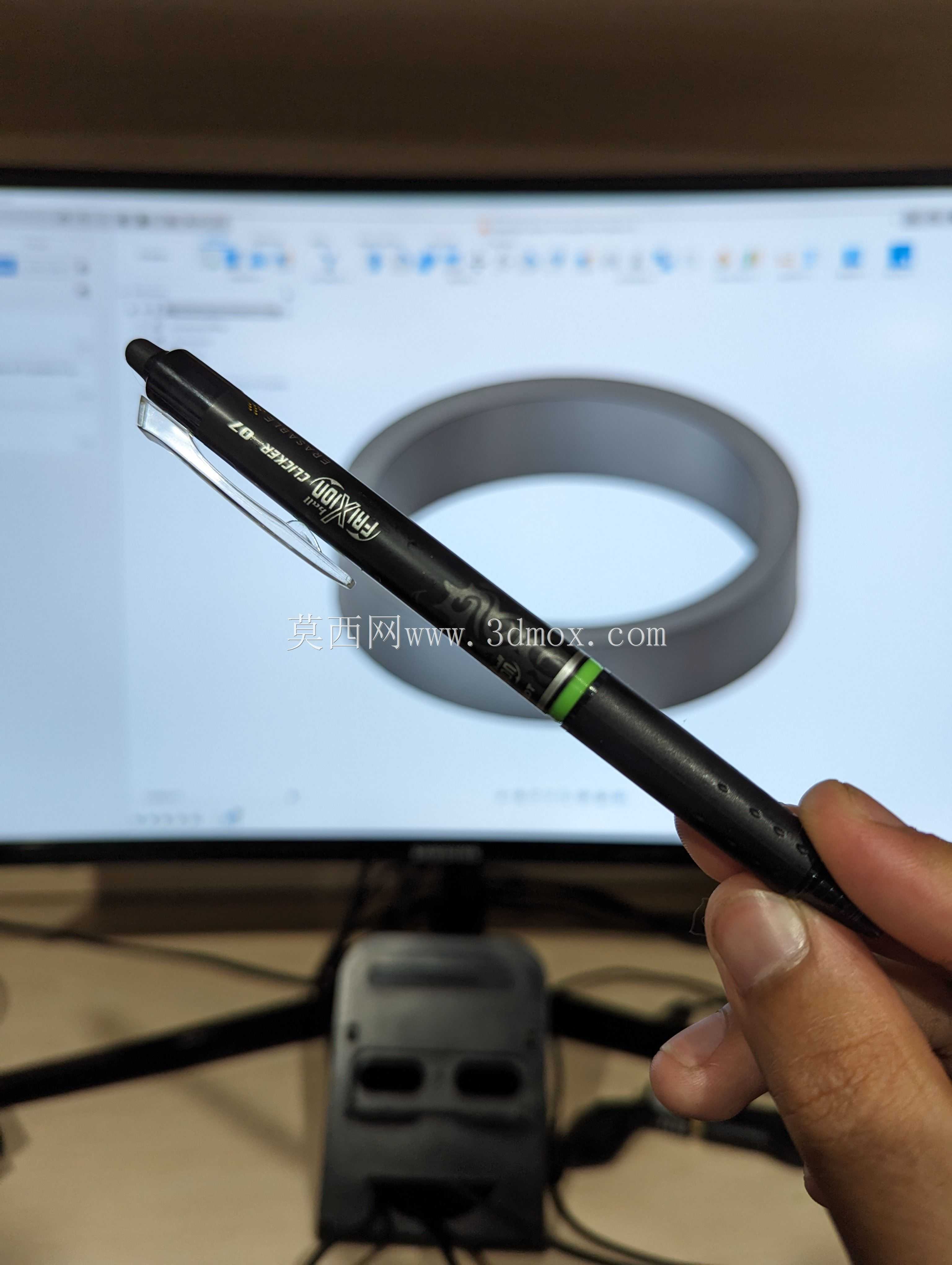

　　日常办公与工程现场记录场景里，可擦中性笔凭借书写痕迹可温控擦除的特性，被大量用于草稿演算、现场点检记录、临时工艺标注等环节，不少使用者会批量采购第三方替换笔芯来降低耗材成本，但市售同规格替芯普遍存在外径公差偏大、笔杆内腔配合间隙超差的问题，装入笔杆后会出现径向晃动、按动出芯卡滞、书写时笔尖偏移抖线的情况，这款间隔衬环就是针对该适配痛点开发的小尺寸机械配套结构。

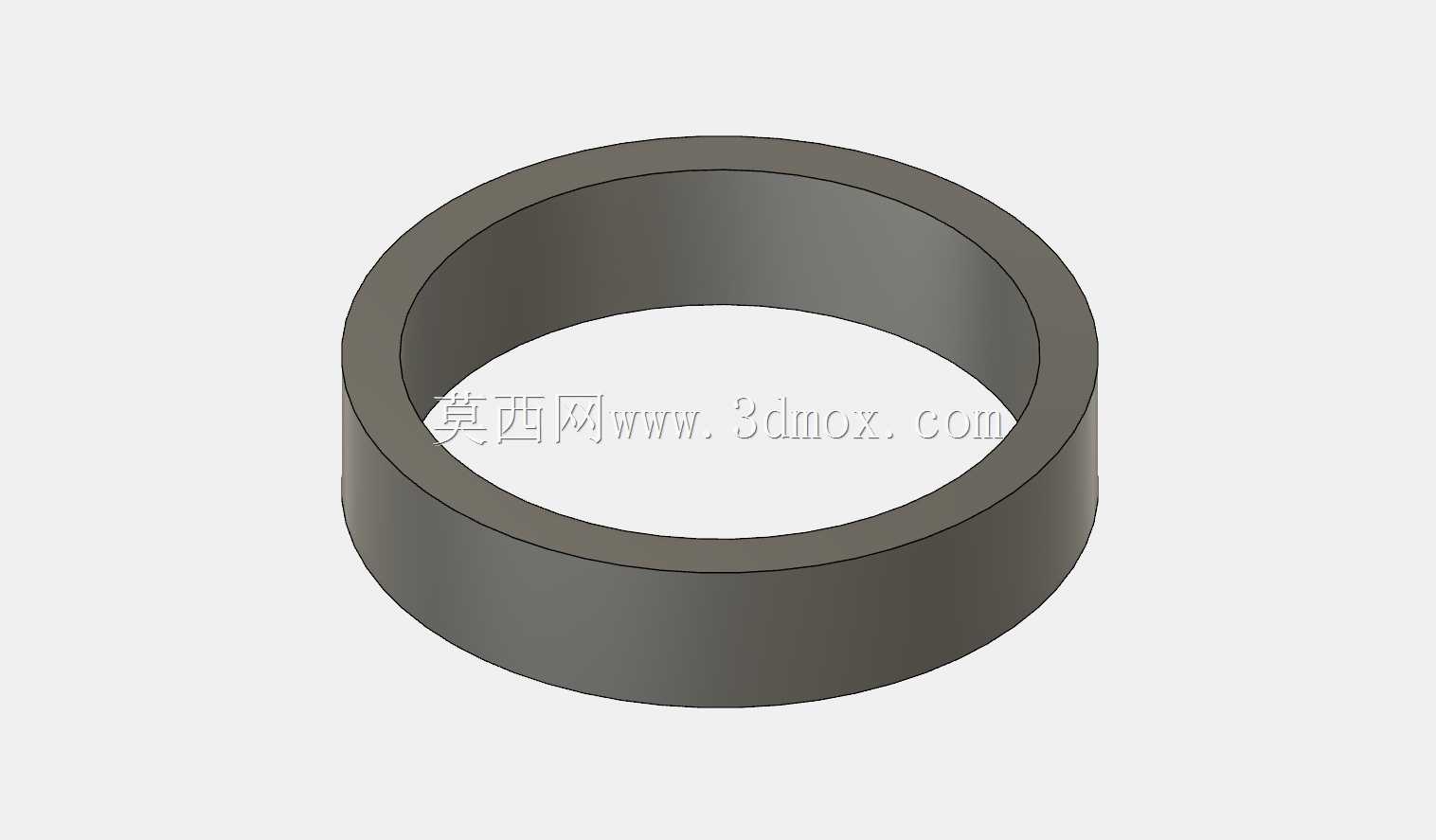

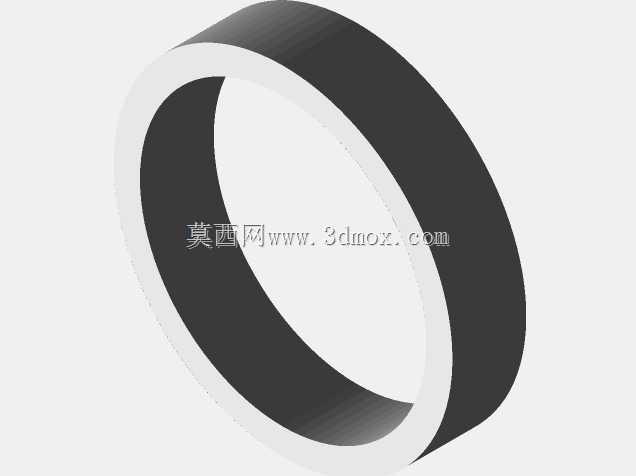

　　从结构设计逻辑来看，该衬环为薄壁环形零件，核心作用是填充替芯与原笔杆内腔之间的径向间隙，同时承担轴向定位功能，设计阶段首先复测了原笔杆内腔的安装台阶尺寸：原笔内腔用于承托原厂笔芯的定位段内径为固定值，采购的第三方替芯外径比原厂笔芯小0.8mm左右，若直接装入，笔芯在腔内径向游隙过大，按动出芯时笔芯头部会偏离笔嘴的导向孔，长期使用还会出现笔芯倾斜、墨道断裂的问题。衬环的外圆尺寸按照笔杆内腔的过渡配合公差设计，压入后不会随笔芯按动发生轴向窜动，内孔尺寸则按照第三方替芯的外径做小间隙配合，保证笔芯在按动过程中可以顺畅轴向滑移，同时径向晃动量控制在0.1mm以内，完全满足书写时的同轴度要求。

　　衬环的轴向宽度经过多轮试装验证，过宽会占用笔杆内部的弹簧安装空间，导致按动行程不足、笔尖无法完全伸出；过窄则会出现定位支点不足，笔芯中段仍会发生弯折晃动，最终选定的环宽既可以覆盖笔芯的光杆定位段，又不会干涉尾部弹簧的正常压缩行程。衬环的端面做了小角度倒角处理，压入笔杆内腔时可以自动导正，不会出现切边刮伤笔杆内壁的情况，内孔两端同样做了去毛刺处理，避免长期滑移过程中刮擦笔芯外壁导致塑料碎屑卡滞。

　　从实际使用场景出发，该结构不需要对原有笔杆做任何破坏性修改，属于无损改装配件，除了适配这款特定型号的按动可擦笔，同结构的设计思路可以延伸到所有存在替芯尺寸公差不匹配的笔具改装场景：比如不同品牌中性笔互换装芯、按动笔改装大容量笔芯、金属笔杆适配塑料替芯等场景，都可以通过复测内腔尺寸与替芯外径，定制对应壁厚的间隔衬环来消除配合间隙。建模过程中需要重点关注环形零件的壁厚均匀性，若壁厚不均会导致压入后内孔偏心，反而造成笔芯卡滞，同时所有棱边都需要做圆角过渡，避免应力集中导致薄壁环在压装时出现开裂。该零件结构简单，不需要复杂的装配工序，既可以通过3D打印小批量制作满足个人使用需求，也可以开简易注塑模批量生产作为笔具适配配件，安装后无需额外维护，完全不影响原笔的按动结构与擦写功能。
