吹风机扁形导流喷嘴结构造型

　　该喷嘴属于手持吹风设备前端的气流导向部件，主要用于将风机出口处相对集中的圆形气流转换为扁平、定向的出风形态。在实际使用中，这类结构常见于工业热风枪、小型吹干设备、清洁吹尘装置以及部分家用吹风器具的配套附件。设备运行时，风源经主机风道加压后进入喷嘴底部圆形接口，内部流道沿轴向逐渐展开，并在出口处形成狭长开口，使气流在横向铺开的同时保持较好的方向性，便于对局部区域进行集中吹扫、冷却、除尘或热风整形。

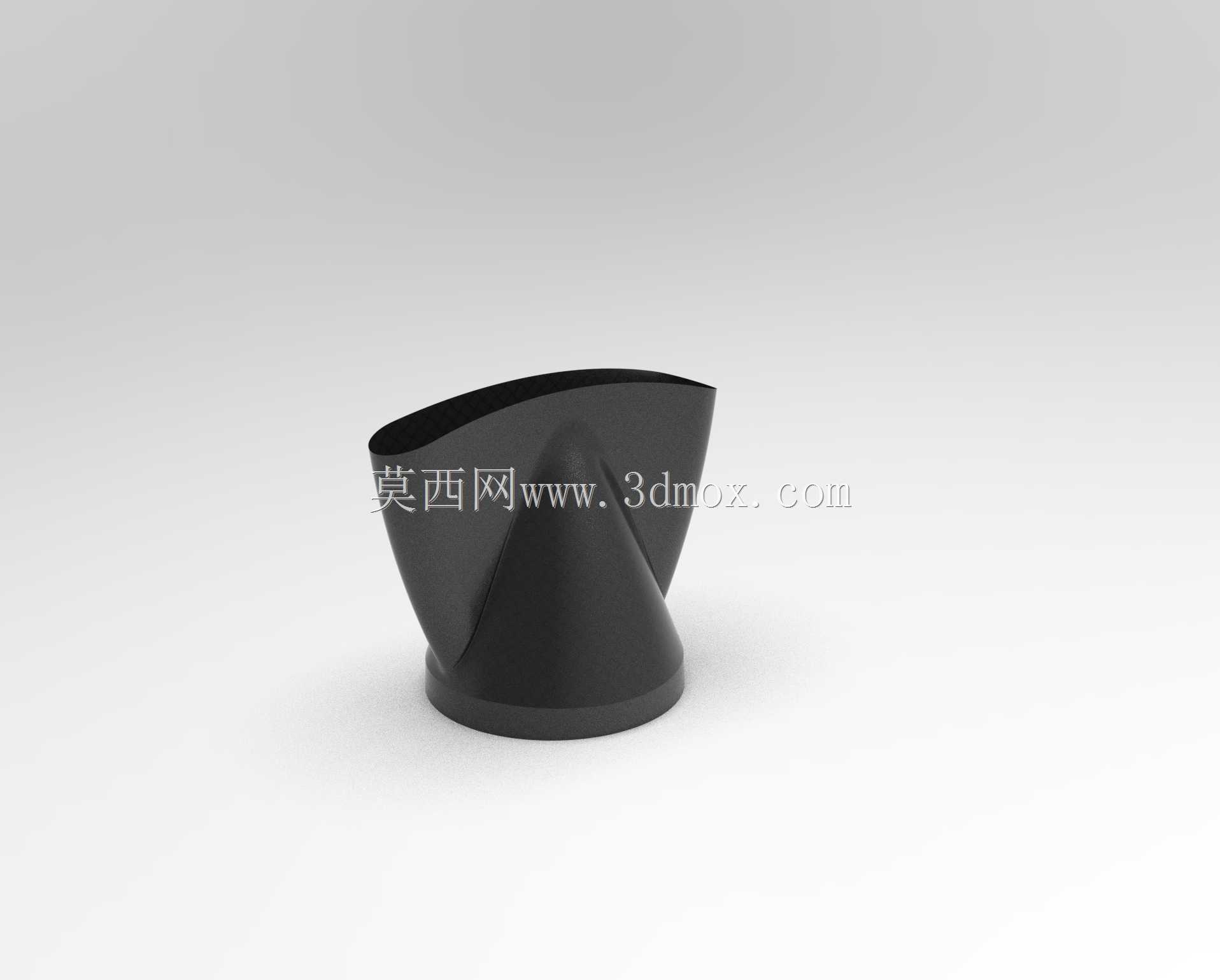

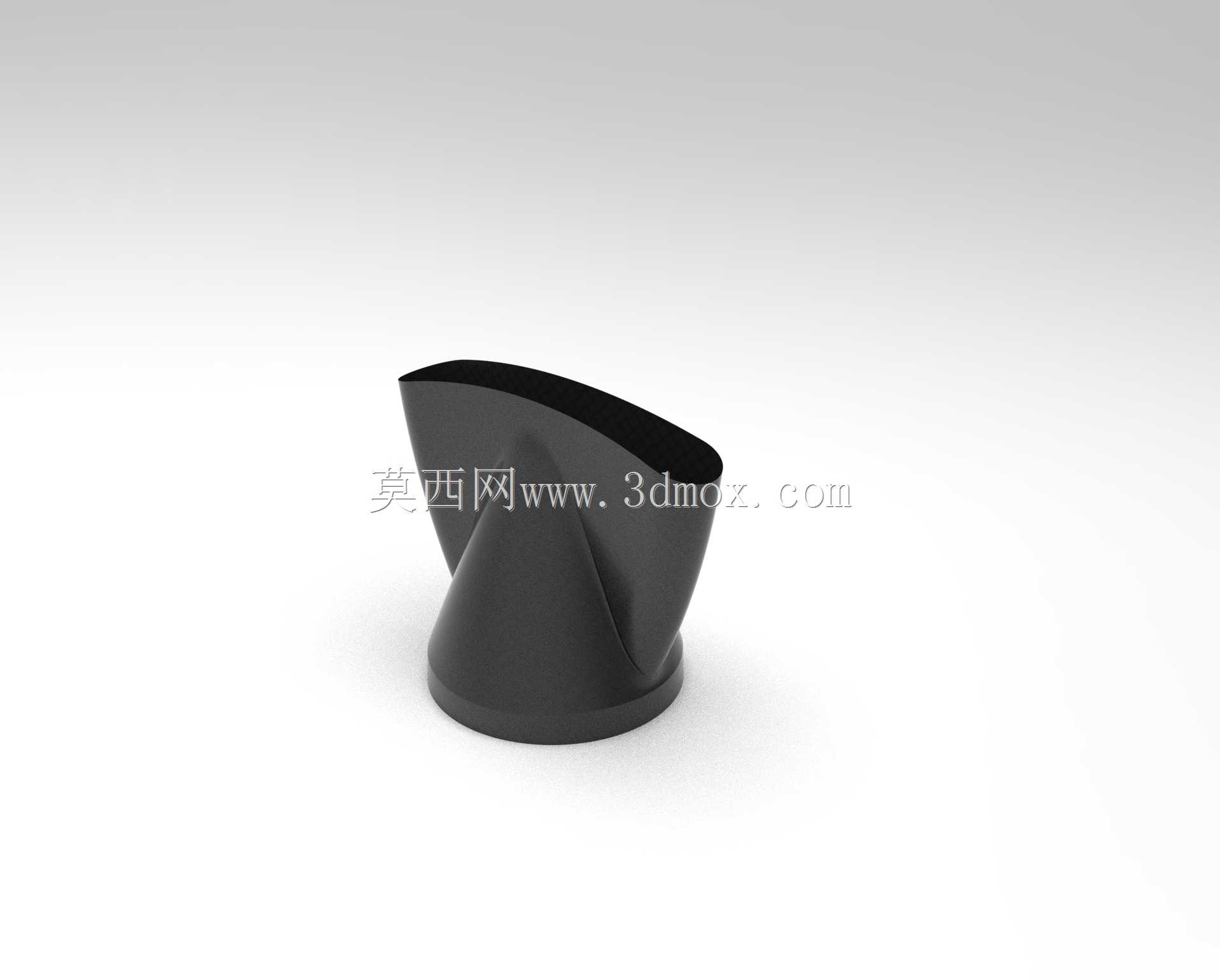

　　从结构上看，模型下部保留了与主机出风筒配合的圆筒形连接段，该段需要控制外径、配合长度和端部过渡圆角，以保证装配后不易松动，并减少高速气流在接口处产生的泄漏和紊流。上部由圆形截面平滑过渡到扁宽出口，侧壁采用连续曲面收敛与展开相结合的方式，既避免流道出现突变台阶，也兼顾外观成型和手持使用时的视觉比例。出口边缘设置一定厚度，能够提高薄壁端部的抗磕碰能力；底部与锥状主体之间的过渡圆角，则可降低塑料成型或钣金加工时的应力集中。

　　设计这类喷嘴时，不能只按外观曲面拉伸处理。圆形入口到扁平出口的截面变化需要兼顾风量损失与出口风速分布：若两侧扩张过快，气流容易在腔体内脱离壁面，造成出口中部风速高、两端风量弱；若过渡段过短，则成型后曲面褶皱明显，手持观感和流体平顺性都会受影响。较合理的思路是先确定主机出风口直径、目标出口宽度、狭缝高度以及允许的轴向长度，再通过多组截面控制线建立连续过渡曲面，并在内部保留顺滑的导流壁面。

　　安装边界方面，底部连接段的尺寸应与风筒外径或卡扣位置匹配，外侧不宜设置突兀凸起，以免影响插拔旋转。喷嘴装入主机后，整体重心仍靠近手柄轴线，前端扁口宽度不能超过设备正常操作时的可视范围，避免在狭窄工位吹扫时与工件发生干涉。对于需要靠近工件表面作业的场景，出口端面可保持平直，使风幕均匀覆盖焊缝、板材边缘、电子元件周边或机加工残留切屑区域；若用于热风作业，还应在后续详细设计中校核材料耐温、壁厚均匀性以及长时间受热后的变形量。

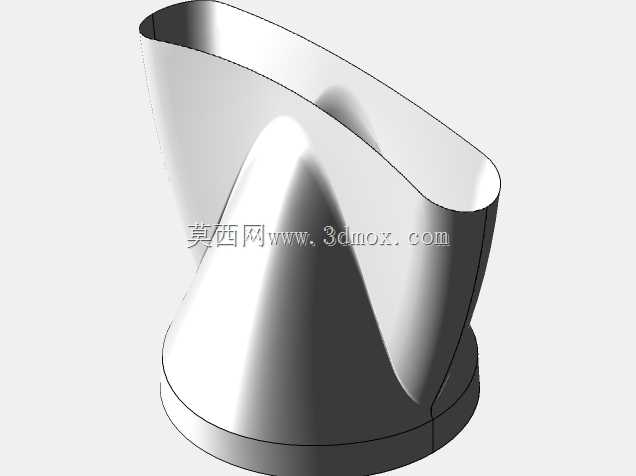

　　三维建模时，圆转扁过渡区域是重点。入口圆、中间控制截面和出口长圆孔或矩形截面之间应保持拓扑连续，曲面接缝处需检查曲率变化，防止出现局部凹陷。外观面可做哑光细纹理处理，以掩盖轻微成型痕；内部流道则应优先保证光滑，不追求装饰特征。整体结构虽然不包含复杂运动机构，但对截面控制、装配边界和气流导向逻辑要求明确，是小型流体附件设计中较典型的异形风道零件。
