立式环模秸秆木屑颗粒压制机组

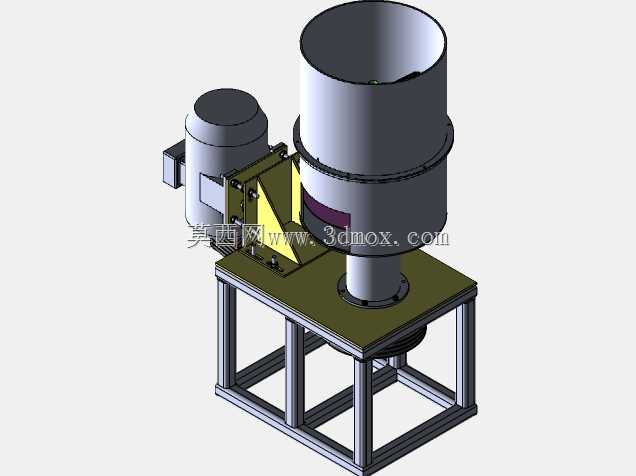

　　该模型呈现的是一套立式环模颗粒压制设备，主体由上部进料筒、中部压制腔体、侧置驱动单元、下部支架及出料区域组成。设备主要用于将木屑、秸秆、稻壳、锯末等松散物料压缩成圆柱状颗粒，在生物质燃料生产、饲料加工、农林废弃物资源化利用等场景中较为常见。整机采用立式布置，物料从上方大直径筒仓进入后依靠自重和内部拨料结构向压制区输送，能够减少水平输送环节，使进料路径更直接。

　　从结构功能看，上部圆筒承担暂存和稳流作用，筒径较大，可容纳一定批量物料，避免人工连续喂料造成的流量波动。中部为颗粒成型核心区域，外部设置环形壳体和检修连接结构，内部通常布置环模、压辊、主轴及切料部件。物料进入模辊间隙后被挤压通过模孔，形成连续颗粒条，再由切刀截断成设定长度。侧置电机通过传动件将动力传递至压制机构，这种布置便于维护人员从设备侧面接近电机、联轴器和防护部件，同时使上部进料口保持开放。

　　建模时将机架作为承载基准，底部采用方管焊接框架形式，四根立柱与多层横撑形成稳定支撑。框架中部预留传动和落料空间，上方平台承托压制腔体和电机，平台板通过螺栓或焊接方式与型材连接。该结构在实际选型中需要重点校核平台挠度、支腿接地面积以及设备运行时的振动传递。若用于连续生产，通常还需在支脚下方设置减振垫或预埋地脚螺栓，以降低压辊工作时产生的周期性载荷对周边设备的影响。

　　外形边界方面，设备高度主要由进料筒决定，占地面积则由下部框架和电机外伸尺寸共同控制。上部料筒直径明显大于压制腔体，设计上兼顾储料能力与设备重心；电机位于主机侧面，使整机宽度增加，但缩短了传动链，并为检修留出操作空间。出料口位于压制腔体下方，颗粒可直接落入输送带、冷却器或集料箱，适合嵌入连续化制粒生产线。

　　结构设计思路围绕稳定喂料、便于拆装和维护传动部件展开。料筒与主机之间采用法兰式连接，便于拆卸后检查内部压辊和环模磨损情况；电机与主机之间保留张紧和对中调整空间；机架层间横撑既提高抗扭刚度，也可作为临时检修踩踏支撑。针对颗粒机易磨损的特点，三维结构中应重点关注模辊间隙调整、密封挡料、轴承润滑以及废料清理通道。该模型适合用于设备方案展示、生产线布局校核、机架结构评审和非标制粒装备的前期设计参考。
