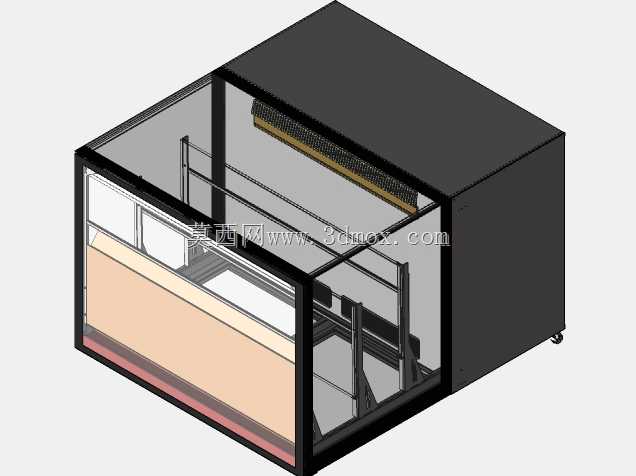

商用全景中岛卧式冷藏展示柜结构

　　该结构对应商超冷链中常见的中岛式全景冷藏展示柜，主要铺设在便利店、生鲜超市、精品卖场的主动线区域，承担低温乳制品、鲜切水果、盒装熟食、短保烘焙及即食饮品的开放式陈列与恒温储存任务。柜体采用低矮长方体布局，顶部为封闭黑色机组仓，四周以大面积透明玻璃围合，顾客可从多个方向无遮挡观察内部货品，符合“全景”陈列的销售逻辑。

　　从现场布置看，这类设备通常成组或单台嵌入卖场通道，底部带脚轮，便于到货移位、日常清洁和检修拉出；安装边界需在柜体后侧及机组仓上方预留散热间隙，周边避开热源与直射阳光，地面要求平整以保证玻璃门体和框架密封。柜体宽度方向为主要陈列面，内部设置多层搁架与底部货盘，搁板位置可根据包装高度调整，靠前区域配置价签条与挡货结构，减少货品滑落。

　　结构设计上，黑色外框承担玻璃固定、门框加强和外形收边作用，透明面板兼顾展示性与保温隔汽要求；下部浅色内胆形成易清洁的储物空间，边角应尽量减少积污死角。顶部仓体容纳压缩冷凝机组及风道相关部件，内部通过冷风循环维持温度均匀，后部和侧向框架需兼顾保温层厚度、管路走线与维修可达性。玻璃围合区域在保证通透感的同时，要控制开门冷量损失和结露风险，门框、密封条与玻璃边缘的配合是建模和结构复核重点。

　　三维建模时，可将整机拆分为机组仓、外框骨架、玻璃面板、内胆、搁架、底架及脚轮等模块。外轮廓需准确反映柜体长宽高、玻璃斜面或立面关系、顶部仓体悬挑以及底部踢脚位置；内部重点表达层板支撑、导轨或托架、风道隔板、照明线槽和排水相关空间。对于结构工程师而言，该模型不仅用于外观方案确认，也可辅助检查卖场通道净宽、补货操作空间、玻璃门开启干涉、机组维护拆卸路径以及与周边货架的衔接关系。

　　在选型应用中，中岛柜强调顾客停留时的可视性和自取便利性，因此柜体高度不宜遮挡卖场视线，玻璃面需连续通透，内部照明与货架层次要突出商品；而在工程落地层面，则需平衡保温性能、机组散热、柜体刚度和清洁维护。该结构把展示面、储物腔、制冷仓和移动底架整合在同一箱体中，能够为商用冷柜外观设计、卖场布局校核及冷链设备结构深化提供直观参照。
