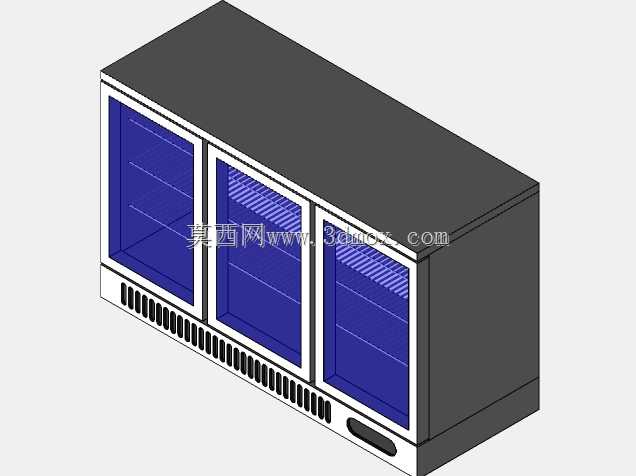

三门玻璃门商用冷藏展示柜结构

　　该结构对应商用餐饮、便利店、烘焙店及后厨备餐区域常见的立式冷藏展示设备，主要用于饮品、半成品食材、甜品或包装食品的低温陈列与短时储存。设备采用长方体落地式柜体布局，正面设置三扇透明玻璃门，顾客或操作人员无需开门即可观察内部货品，既减少冷量外泄，也便于快速取放。三门并列的布置适合陈列品类较多、补货频率较高的场景，单门宽度控制在人员站立操作的舒适范围内，开门时门扇摆动半径和前方通行空间需要在店面布置阶段预留。

　　柜体上部和侧部为连续保温外壳，顶部形成完整封板，侧面无突出管路或操作件，便于多台设备并排摆放，也能贴近墙面或吧台端部安装。底部前侧设置通风格栅，用于冷凝侧进风与散热，格栅沿柜体长度方向连续分布，可保证压缩机仓空气流通；建模时需要将格栅条、开孔区域和底梁分层表达，避免把通风孔做成封闭装饰面。柜体前下方还预留有局部凹槽或拉手避让结构，方便人员靠近柜体时脚部放置，也可作为底部维护区域的外观过渡。

　　三扇门体采用窄边框配合大面积玻璃的形式，门框沿竖向分隔，整体视觉通透。门内设置多层水平搁架，搁架间距可根据瓶装饮料、盒装食材或托盘类货品调整，内部背板和层板区域以冷色调表达，对应冷风循环或内胆空间。结构设计上，门体铰链、门封、搁架支撑和内胆支撑需要保留装配关系，玻璃门不仅承担展示功能，还要配合门封形成密闭保温边界，因此门框平面度、门体回弹和密封压紧量是后续细化时的重点。

　　从安装边界看，这类设备外形以规则矩形为主，运输和进场时主要控制柜体总宽、总高、门洞宽度以及走廊转弯空间。背部和两侧不宜完全贴死，应按散热和维护要求留出间隙；底部格栅前方不得堆放货物，防止冷凝风量不足。柜体内部载荷通过底架和侧板传递到地面，搁架则需按满载食品和包装重量校核支撑间距。三维建模中可将外壳、门体、玻璃、内胆、搁架、通风栅、底舱和装饰件分模块组织，既方便后续钣金展开、门体选型和制冷元件布置，也能用于门店布局评审、设备占位校核以及商用厨房方案展示。
