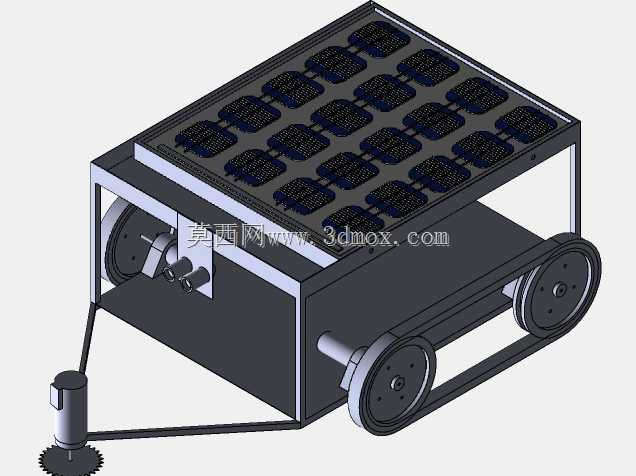

履带式太阳能自动割草机整机结构

　　该结构面向庭院、果园行间、光伏场区及缓坡草地的无人化割草作业，整机采用低矮箱式承载框架，将动力、行走、切割、供能与控制部件集中布置在有限包络内，避免外伸构件在灌木、果树低位枝条间穿行时发生勾挂。顶部框架以矩阵方式铺设光伏板，板面与机架上平面保持平行，利用露天作业时的日照条件为车载储能单元补能，减少频繁人工充电对连续巡割任务的影响；板件四周预留边框压条与紧固件位置，后期维护时可单块拆换，不必整体掀开上盖。行走部分选用履带式方案，左右轮系由驱动轮、从动轮和环形履带构成，接地面积较轮式结构明显增大，在湿润草地、松软土面及小坡度地形上不易打滑陷车；底盘离地间隙经过控制，既保证割刀盘下方有足够草流通过空间，又压低整机重心，

　　使坡面转向和启停时姿态更稳定。前端外置切割执行端通过带传动与主机动力相连，皮带张紧路径在三维结构中完整表达，带轮中心距、张紧轮避让位置和护罩边界均按装配关系搭建，便于工程师核查运动干涉与皮带包角。设计思路上，机架主体采用矩形截面型材拼合的箱体骨架，侧板承担轮轴支承、动力件安装和外壳连接多重作用，内部腔体按功能分区：靠近轮侧布置行走驱动与传动件，中部预留电池及控制元件安装空间，上部承载光伏组件，线缆可沿框架内表面走线并与运动部件隔离。外形边界以紧凑为原则，长度方向覆盖履带前后轮距并向前伸出切割工作端，宽度方向保证左右履带外侧与光伏板边缘基本齐平，高度方向控制在低位枝条下方；安装时需重点核对轮轴同轴度、切割端升降或固定高度、皮带护罩与履带转向间隙，以及光伏板接线端子与上盖维护口的相对位置。该结构可作为小型无人园林设备开发的整机参考，用于验证履带行走、带传动割草与太阳能补能集成布置的可行性。
