CA6140车床线轴式支撑固定座结构

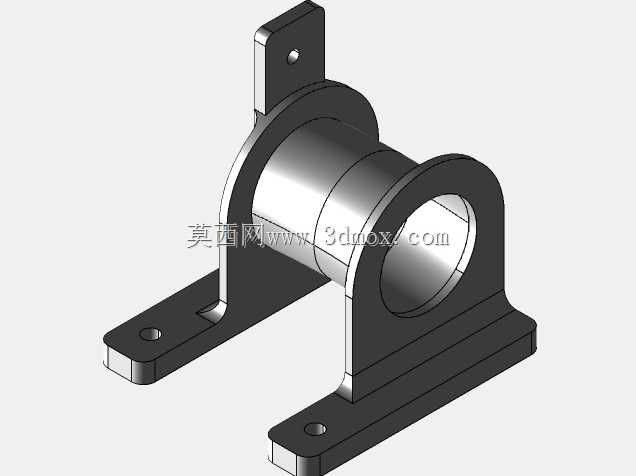

　　该支撑固定座属于CA6140普通车床的配套附属构件，主要用于车床进给传动区域的轴类部件承托，在实际机床运行场景中，承担着轴系径向定位、抵消传动过程径向载荷的作用，避免长轴类传动件在高速回转时出现挠曲变形，保障传动链的运转同轴度。从结构设计来看，主体采用中间空心筒身搭配双侧立式支撑板的布局，筒身内孔为轴件穿装的核心配合面，加工时需严格控制内孔圆柱度与表面粗糙度，减少轴件回转过程的摩擦损耗；双侧立式支撑板与底部安装底板采用一体化折弯式加强结构，在支撑板与底板的衔接位置做了圆弧过渡处理，可有效分散承托载荷带来的应力集中，避免长期受载后出现焊缝开裂或者结构形变。底部安装底板延伸出双侧带安装孔的固定翼，安装孔采用沉孔设计，

　　装配时可将内六角螺栓完全埋入孔内，不会突出底板平面，保障座体与车床安装基面的完全贴合，安装时需先校准内孔轴线与配套轴件的同轴度，再依次对称拧紧固定螺栓，避免装配应力导致内孔错位。单侧立式支撑板上方额外延伸出带孔的定位耳，该结构用于安装轴端的限位挡片或者传感检测元件，可对穿装轴件的轴向窜动量进行限制，也可拓展安装转速检测装置，适配不同的车床改装需求。整个构件的外形尺寸充分考虑CA6140车床进给箱旁的安装空间边界，筒身直径、支撑板高度以及底板的安装孔距均匹配原车的安装基面预留尺寸，不需要额外对车床本体进行打孔改造即可直接替换安装。建模过程中对各承力部位的壁厚做了差异化设计，筒身主体壁厚满足径向载荷承载要求，

　　支撑板与安装耳的厚度在保障结构强度的前提下做了轻量化处理，减少不必要的材料消耗，同时所有棱边均做了倒角处理，既避免装配过程中划伤操作人员，也能消除加工过程中产生的应力集中边角。在实际应用中，该支撑座不仅可用于CA6140车床的原厂配件替换，也可经过尺寸适配后用于其他普通卧式车床的传动系统改造，为长轴类传动部件提供稳定的径向支撑，降低轴件运转过程中的振动幅度，提升车床加工时的工件表面加工精度。
