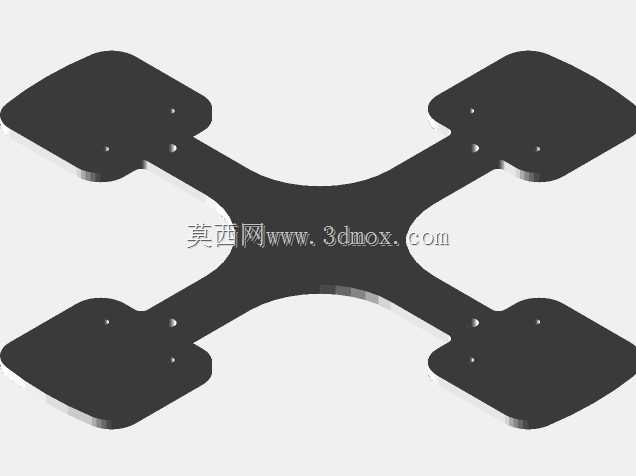

四旋翼无人机十字形机架底座结构

　　该结构件面向小型多旋翼飞行器的承载平台设计，整体采用十字交叉式布局，四个臂端分别形成近似方形的电机安装区，中心区域用于布置飞控板、电池、电调及减震组件。臂端安装面预留多个孔位，可适配不同孔距的无刷电机座，孔位分布兼顾19mm、25mm等常见电机安装间距，装配时通过螺钉从下方或上方锁紧，保证电机轴线与机架平面垂直。中心交汇区做了加宽和圆滑过渡处理，避免十字臂根部出现尖锐转角，在轻量化板件上能够降低振动传递时的应力集中。四个端部平台边缘带有倒角和加厚轮廓，既减少薄板切割后的锐边，也提升臂端抗扭刚度。

　　从实际使用场景看，这类底座常用于教学实验平台、航拍验证机、室内巡检原型机以及小型载荷吊挂试验。机架需要同时承受电机推力、电池重量和起降冲击，因此结构布置上把主要受力路径放在四条从中心到臂端的连续筋带上；中间大面积区域则承担设备安装面的作用，可通过螺柱、扎带或减震球固定飞控与电池。外形边界以四电机对角轴距为控制尺寸，臂长决定螺旋桨旋转范围，设计时需让相邻桨叶之间保留安全间隙，防止高速旋转时发生碰桨。端部方形平台的宽度不仅要容纳电机底座，还要为螺旋桨夹持件、螺母和扳手操作留出空间。

　　安装边界方面，底座上表面应尽量保持平面度，臂端孔位同轴度直接影响电机安装姿态；若电机座偏斜，会引起推力方向偏差，使飞行器出现悬停漂移或姿态补偿增大。板厚选择需要在重量与刚度之间平衡，过薄会导致臂端在急加速时上下颤动，过厚则增加起飞重量并缩短续航。十字臂与中心板的过渡圆弧可改善冲压、激光切割或雕刻加工后的受力状态，端部孔边到外轮廓的距离也要满足最小边距要求，避免锁紧时开裂。

　　建模时可将其作为薄板类承载件处理，先确定电机轴线位置和对角轴距，再反推臂宽、端板尺寸和中心安装区范围。孔位按标准件约束建立，便于后续替换电机、减震柱和机壳支柱。对于需要折叠或快拆的机型，还可在臂根区域增加铰链接口；对于固定训练机，则保持一体十字结构更有利于控制装配误差。整体结构没有复杂曲面，重点在孔位精度、轮廓对称性、臂刚度匹配以及机载设备的安装空间协调，适合作为小型无人机机架方案中的基础承载板进行细化设计。
