立式反向送风桌面通风扇结构设计

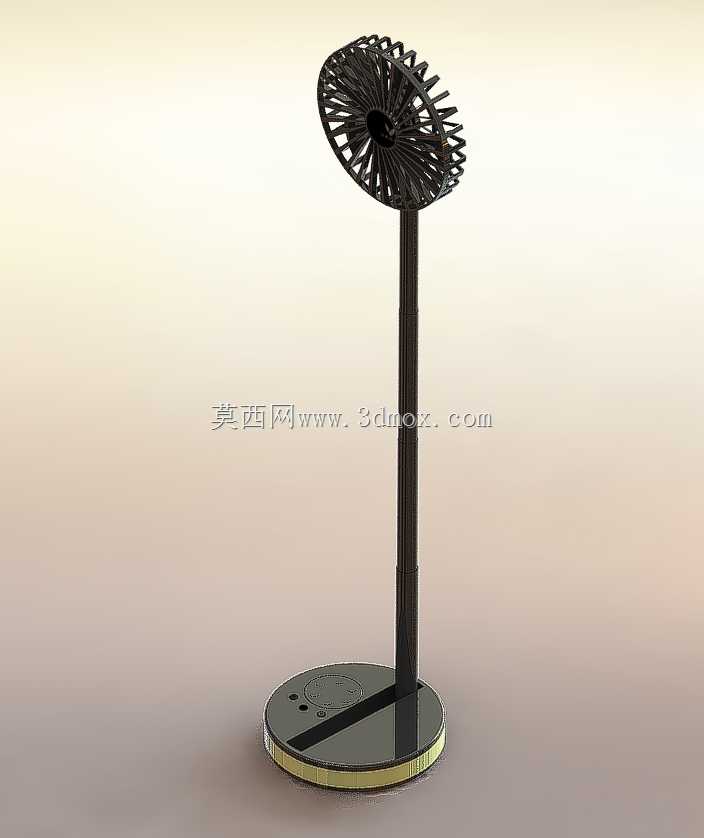

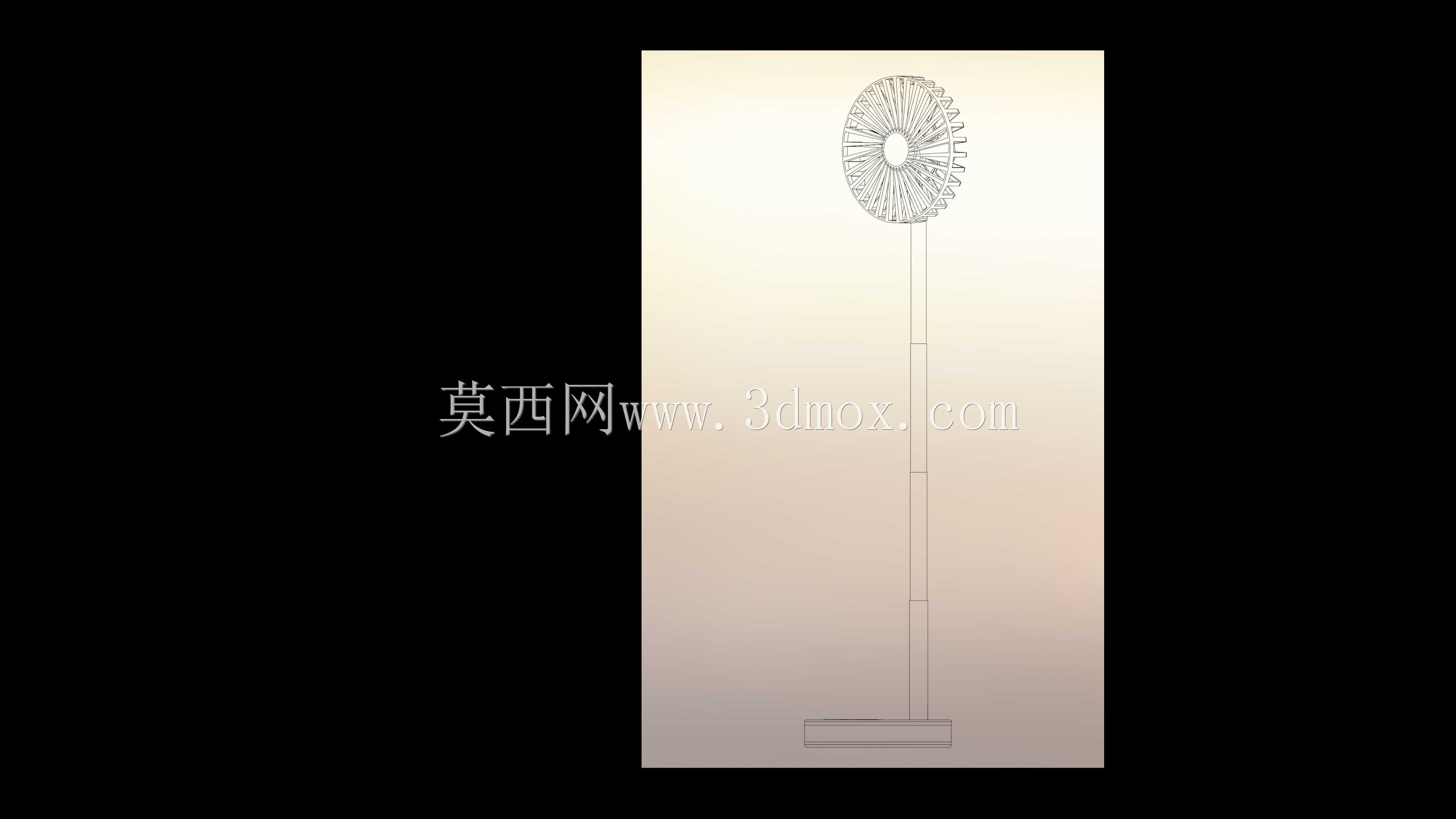

　　这款立式通风装置面向桌面近距离空气循环场景开发，整体采用细长立柱支撑圆形风轮的布局，底座为扁平圆盘形态，占用台面面积较小，适合放置在办公桌、工位隔断旁、实验台边缘以及小型设备操作区。与常规风扇正面直吹不同，该方案围绕反向送风思路组织气流路径，风轮外圈设置密集防护栅格，扇叶旋转时可将气流从侧向或背向导入后再向目标区域送出，能够降低直吹人体产生的强风不适感，也适合在需要平缓扰动局部空气的环境中使用。

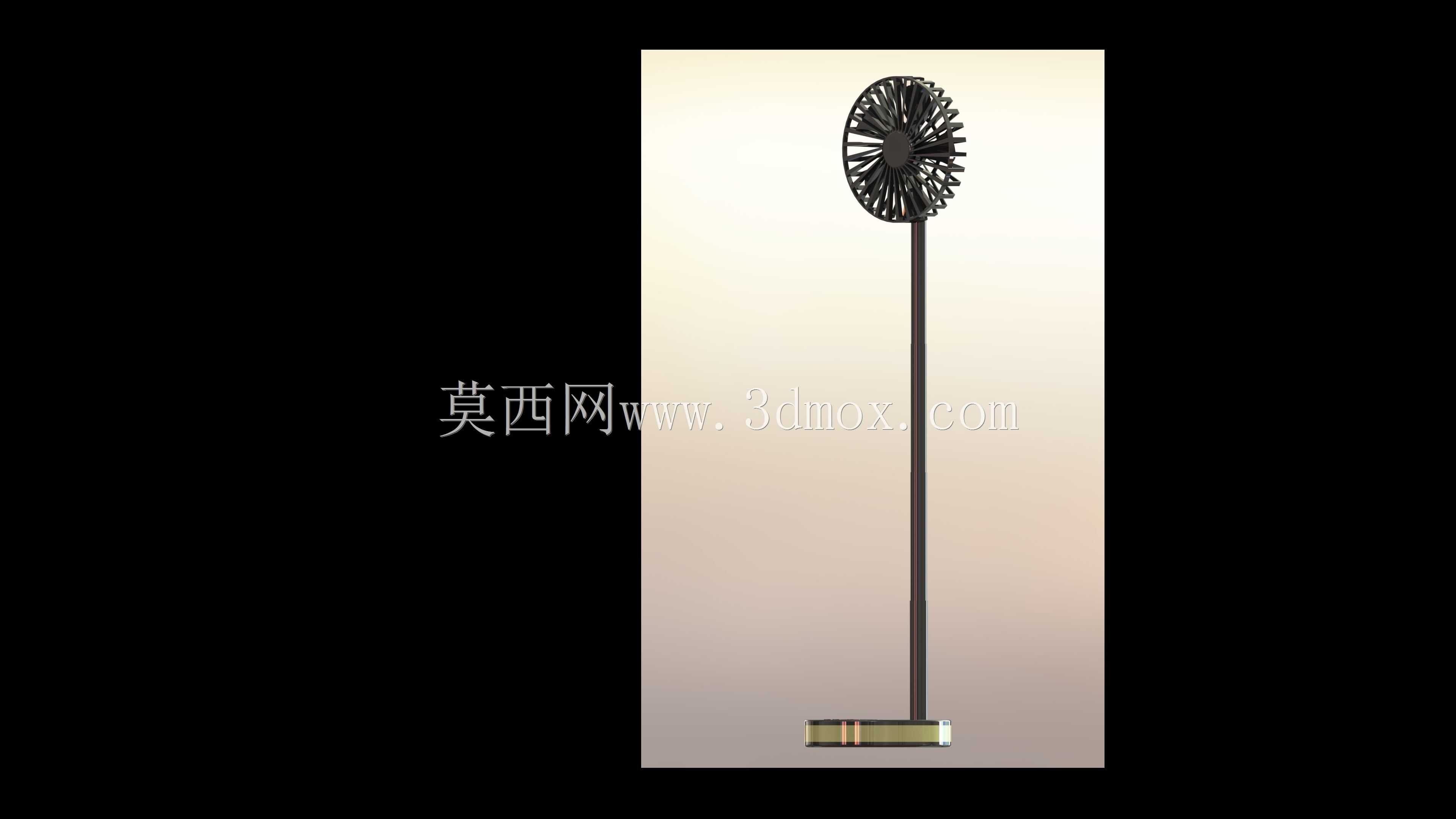

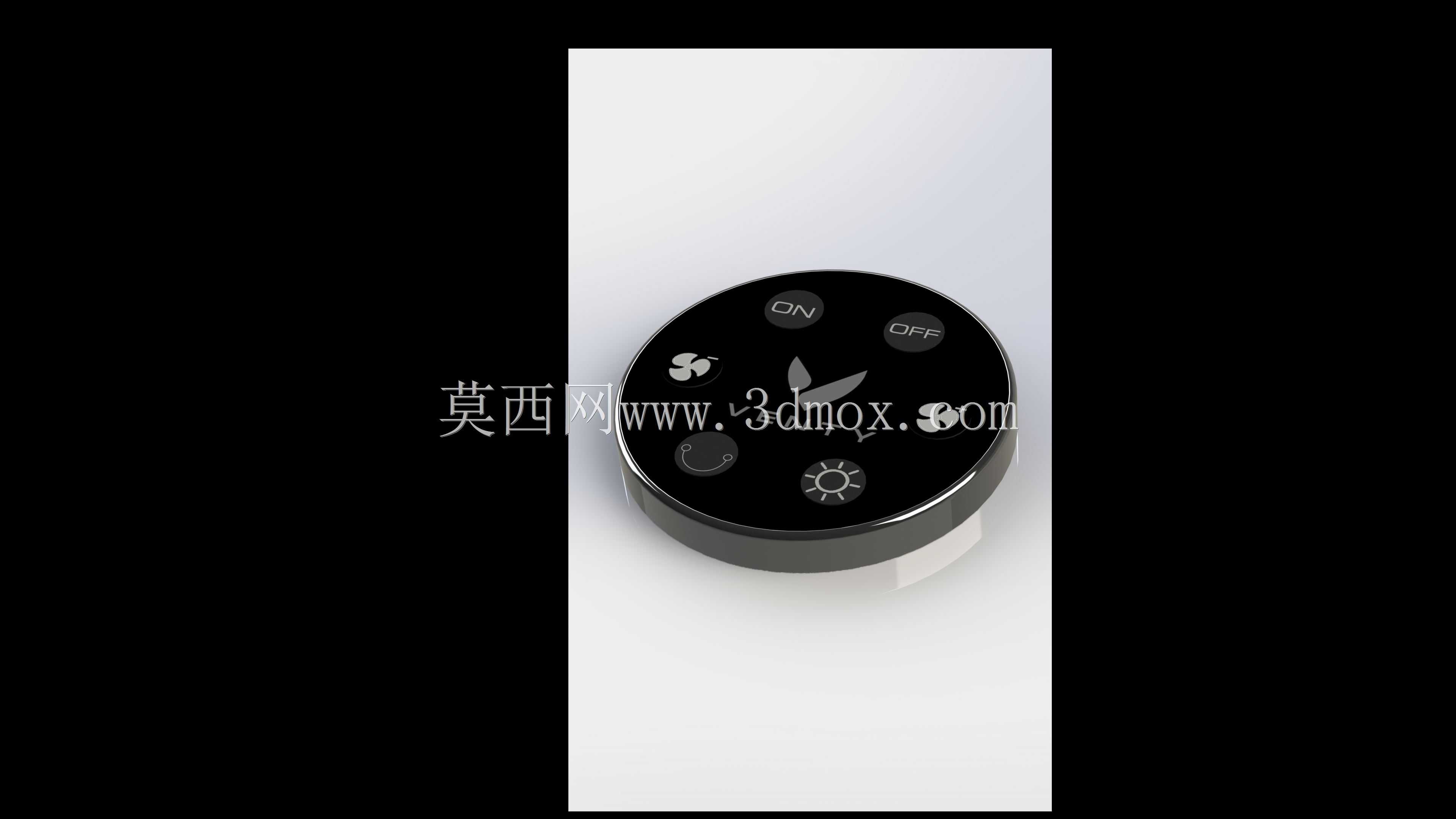

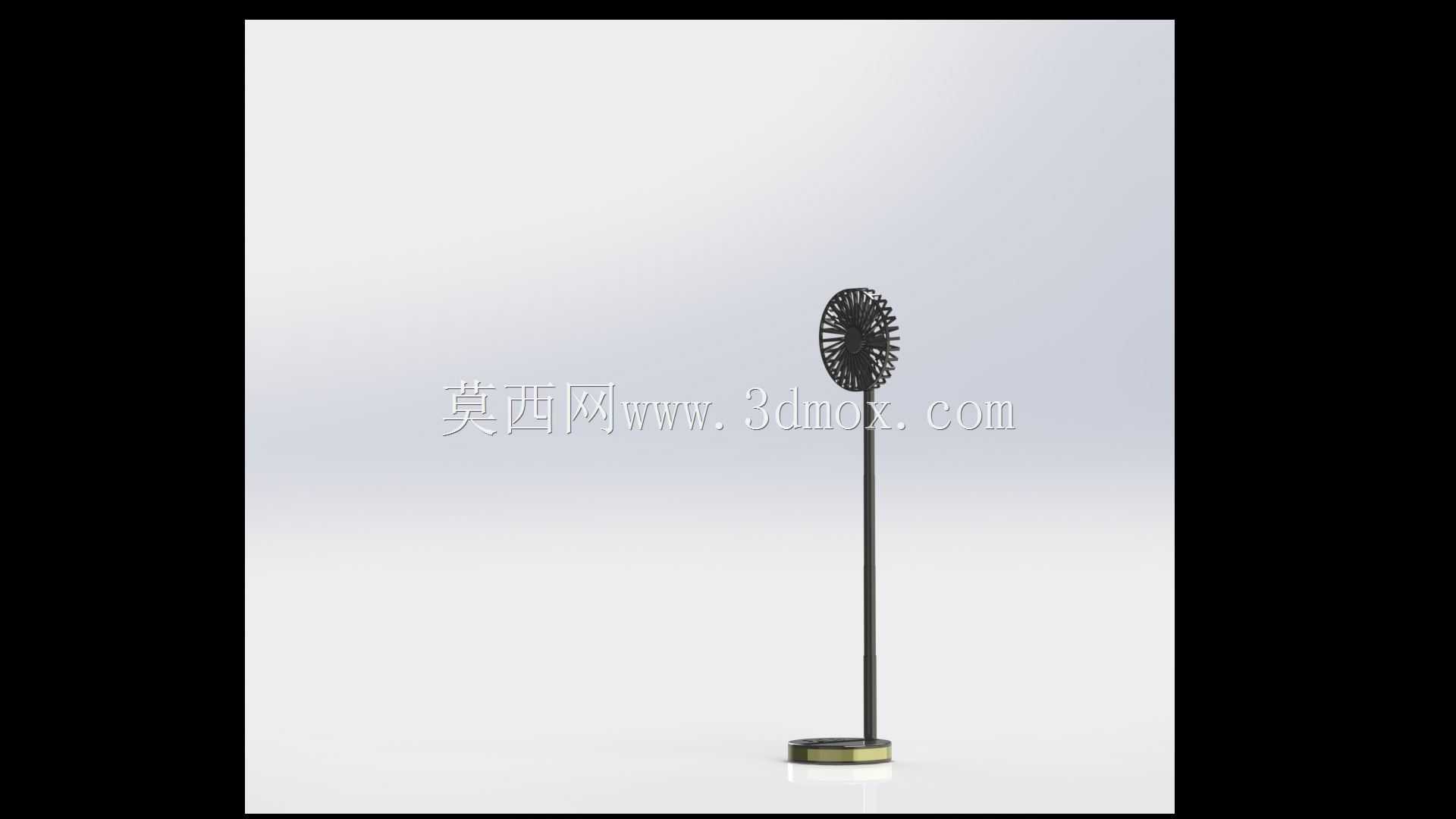

　　从结构组成看，产品主要分为圆盘底座、竖直支撑杆、圆形风轮总成、外圈防护网以及内部风道几个部分。底座内部预留配重与电控安装空间，底面轮廓采用大直径低重心设计，支撑杆位于底座偏后侧，前方留出稳定支撑边界，可减少风轮高速转动时的倾覆风险。底座表面设置控制按键与状态指示区域，线缆和内部走线可沿立柱内腔布置，外表面避免多余开孔，便于后期清洁和外观面处理。立柱截面细长，在保证抗弯刚度的前提下尽量减少迎风遮挡，杆体与底座、风轮连接处设置过渡加强结构，能够承受扇叶动平衡偏差带来的周期性振动。

　　风轮部分是整个设计的重点。圆形外框同时承担防护、风道约束和外形定位作用，栅条沿圆周均匀分布，间距控制在手指不易触及运动叶片的安全范围内。扇叶采用多叶片密集排布方式，叶片角度与轮毂直径经过匹配，使进风、导流和出风之间形成连续通道。反向送风结构要求叶片型面不能简单照搬普通轴流扇，需要在轮毂处设置导流过渡，避免气流在中心区域形成涡流；外圈与叶尖之间保留均匀间隙，既防止运转干涉，也能减少叶尖漏风造成的效率损失。建模时需重点检查叶片与防护栅、轮毂、前后压圈之间的装配关系，确保旋转件与固定件在整个圆周方向均有可靠安全间隙。

　　安装边界方面，圆盘底座需要在平整台面上保持完整接触，底部可设置防滑垫或减震垫，以降低振动向桌面传递。风轮中心高度明显高于底座，适合坐姿环境下的头部、肩颈附近空气循环；后方与墙面、文件架、显示器等障碍物之间应保留进风空间，不宜贴死放置。整机外形以竖直方向为主，水平包络集中在底座和风轮直径范围内，运输或包装时可将风轮、立柱、底座拆成分体组件，装配处通过止口定位，保证重复安装后风轮平面与立柱轴线保持垂直。

　　在工程细化阶段，还需校核立柱悬臂刚度、底座抗翻力矩、风轮动平衡区域以及电机固定孔位。电机安装座应与风轮轴线同轴，螺钉连接面要有足够厚度，防止长期振动后松动。防护网栅条既要满足安全防护，也要控制通风阻力，栅条截面可采用圆滑过渡形状，减少气流切割噪声。该结构兼顾桌面电器的紧凑外观与通风设备的安全要求，可为小型空气循环扇、工位通风扇及反向送风类产品的结构开发提供直接参考。
