三风扇笔记本散热托架结构设计

　　这套散热托架针对笔记本长时间高负载运行时底部进风受阻、热量积聚的问题展开结构设计，常见于办公工位、游戏电竞桌面、移动工作站临时部署以及机房调试场景。笔记本自身底部进风口距离桌面通常只有几毫米到十几毫米，软垫或木质桌面还会进一步封堵气流，托架的核心作用就是把机身抬离支撑面，同时用主动风扇向进风区域送风，降低硬盘、CPU、GPU周边壳体温度。

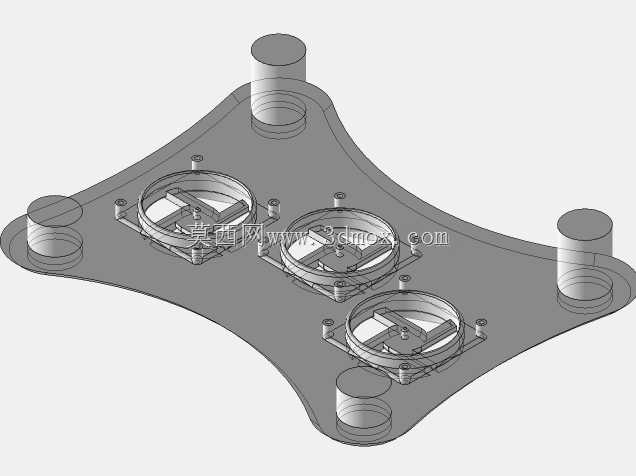

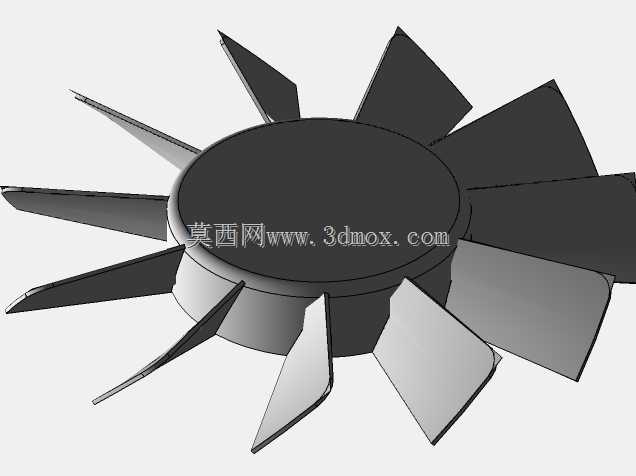

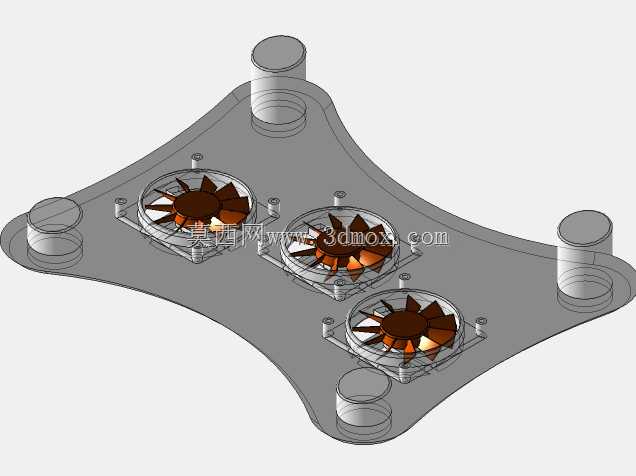

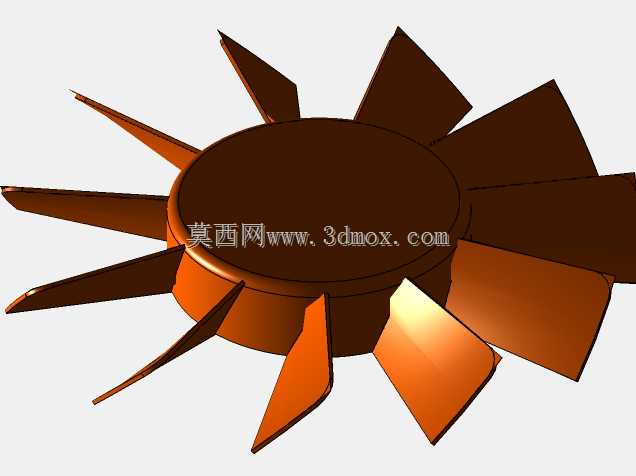

　　整体承载板采用四角外扩的异形轮廓，而不是规则矩形大板。这样处理有两方面考虑：一是笔记本底部真正需要接触支撑的位置集中在四角和边缘，外扩支脚可以避开底面中部的进风孔、扬声器孔和可拆卸盖板；二是减少整块平板的材料占用，让中部气流有更大的回旋和排出空间。板面三个风扇位呈三角分布，覆盖主流14至16英寸笔记本底部常见的进风热点，两个靠前、一个靠后，能够对应掌托下方硬盘区和转轴附近主板热源区。每个风扇座周围设置小柱位和卡扣，用于固定风扇框、限定扇叶转动间隙，避免运输或受压后风扇与板面摩擦。

　　四角的圆柱形加高支脚是安装边界里最关键的结构。支脚高度决定了底部风腔厚度：过低时风量被桌面限制，噪声上升；过高则托架稳定性变差、键盘操作高度不舒适。模型中支脚与承载板形成连续支撑，外径和根部过渡都按塑胶件受力来布置，能够承受笔记本满载时的局部压力。支脚底面构成最终落地基准，装配时需要保证四个底面共面，否则托架会晃动，风扇振动也会被放大。

　　从建模逻辑看，风扇安装圈、板面加强筋、螺钉柱和外壳曲面需要同步检查。风扇圈内径要与扇框外径保留装配间隙，外圈又不能突出到笔记本底面造成硬点；螺钉柱位置要避开风扇线束和电路板；承载板边缘做薄并顺势收边，可以减轻重量并减少翘曲。若后续投入量产，还需在壁厚均匀性、拔模斜度、卡扣变形量和进风开孔率之间做平衡。

　　使用时，笔记本放置在托架上方，底部冷风由风扇主动送入，热风从托架侧面和后部空隙散出。该结构不依赖笔记本内部改装，适合作为外置冷却辅具，也可为同类桌面散热设备的扇区布局、支脚高度和承载轮廓设计提供参考。
