地装式U型环车位阻挡驻车锁具结构

　　该驻车锁面向露天公共车位、小区私家车位、商业停车场及单位预留车位使用，核心作用是在车辆驶离后通过竖起的锁环形成物理阻挡，防止未授权车辆占用指定泊位；车辆获准进入时，锁具可解除限位并放倒，使轮胎通行路径保持平整，避免底盘通过时发生剐蹭。

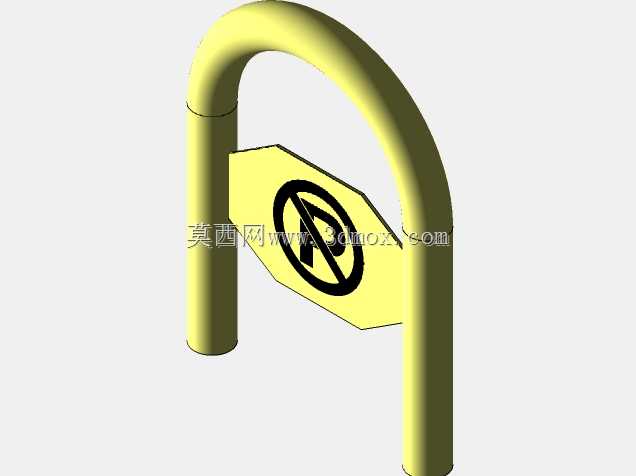

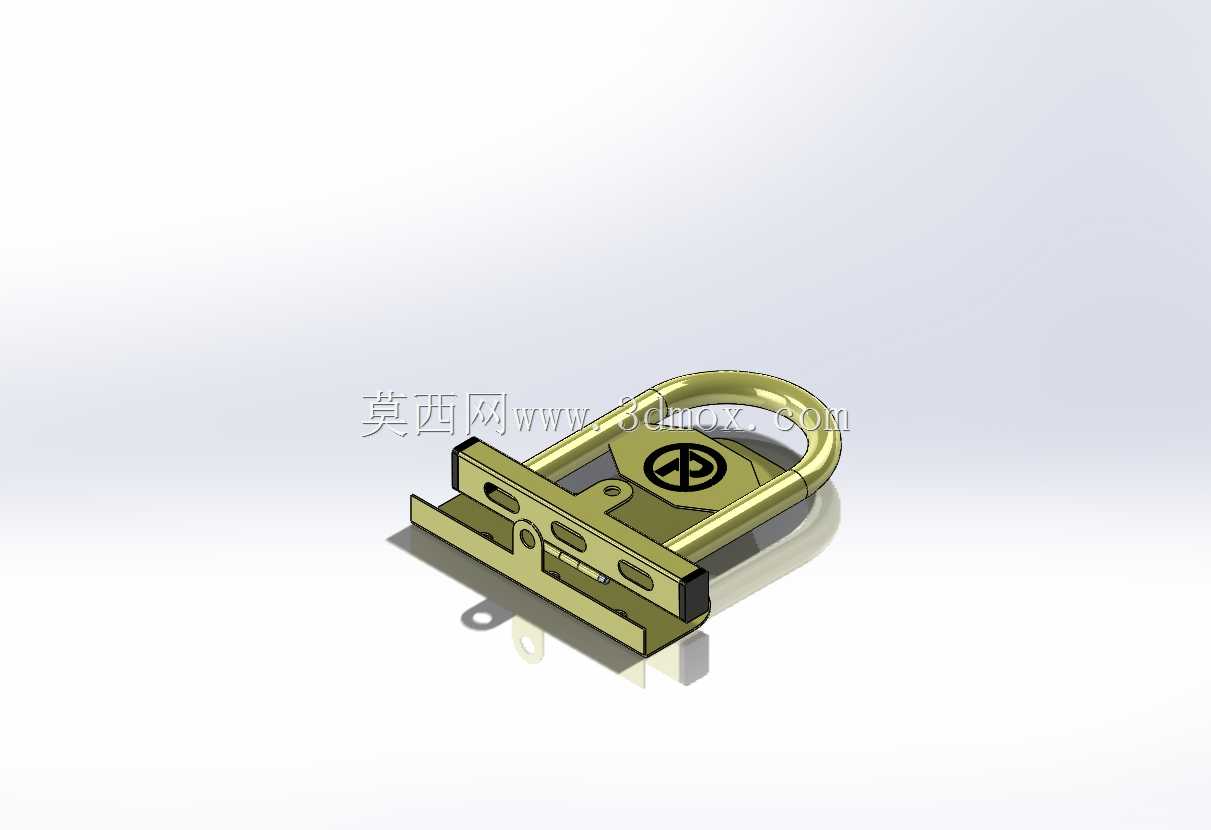

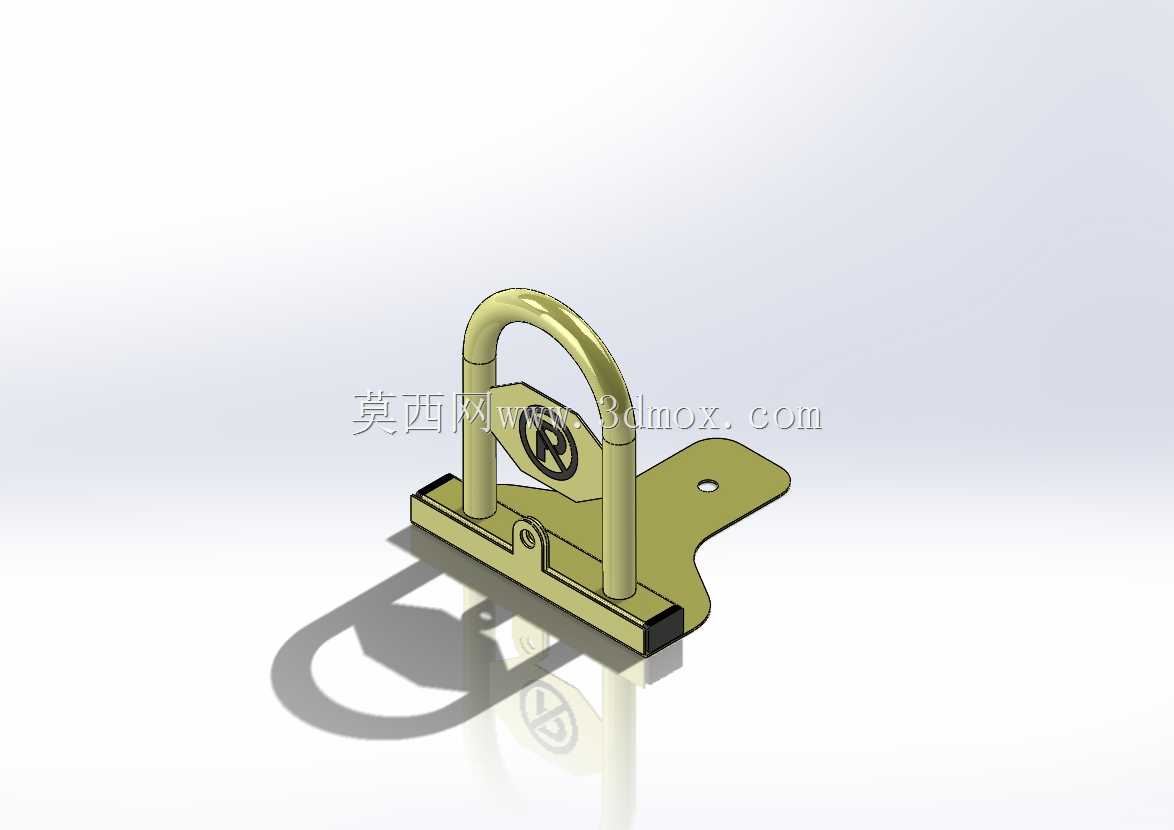

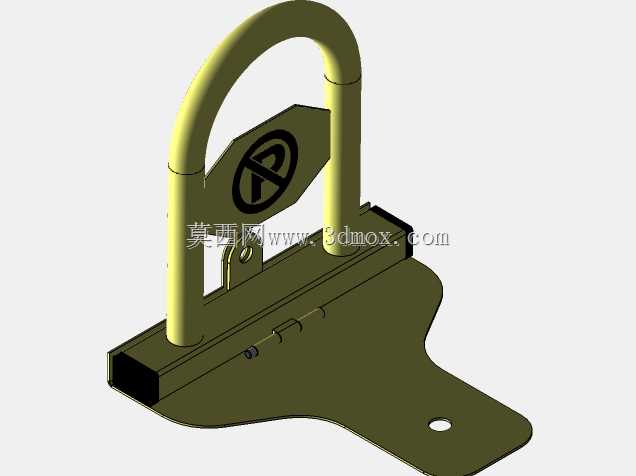

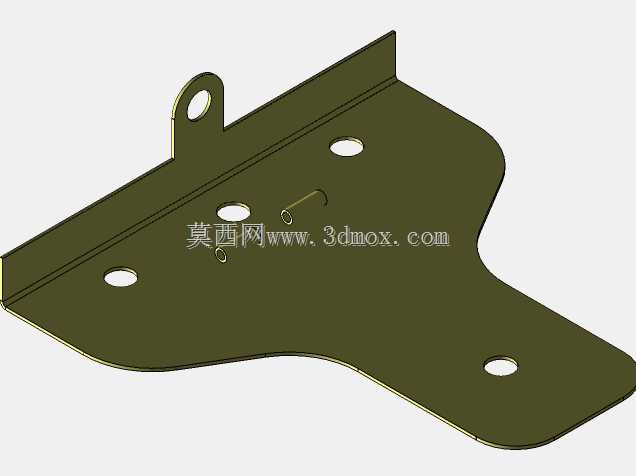

　　结构上采用U型圆钢弯制锁环作为主要受力件，圆弧顶部消除尖锐棱角，两侧立柱插入底座铰接支座，承受车辆低速误触时的横向推力；底座为折弯钢板成型件，底板向两侧延展并开设安装孔，可通过膨胀螺栓直接固定于混凝土地面，延伸翼板增大接地面积，降低单点螺栓受拔载荷。底座中部设置锁止机构与限位卡位，锁环立起后由锁舌卡入定位，承受侧向冲击时不会自行倒伏；放倒后锁环沉入底座轮廓范围内，整体高度控制在较低水平，普通乘用车轮胎碾压时不会磕碰油底壳、前唇等低位部件。

　　建模过程中先按地面安装边界确定底板孔位与外轮廓，再反推U型环的弯曲半径、立柱跨距和铰接轴高度。底座折弯边兼顾冲压工艺性与截面抗弯能力，板件边缘预留弯折圆角，避免应力集中；铰接支座与底板采用贴合式布置，销轴中心线与底座平面保持平行，保证锁环翻转轨迹无干涉。锁环表面与底座分别按金属件外观处理，反光面和投影关系可直接用于结构校核与装配演示。

　　现场布置时，需将底座安装在泊位入口居中位置，螺栓孔避开混凝土伸缩缝和预埋管线；锁环立起高度以能够接触轮胎侧壁、又不超过车辆前保下缘为原则。底座前缘的斜面可在车辆轻微抵靠时引导轮胎停住，减少刚性碰撞。该结构零件数量少，维护点集中在铰接销轴和锁芯部位，适合批量制作与长期户外使用。
