涡轮增压器离心叶轮精密结构设计

　　这款离心式涡轮叶轮是涡轮增压器、小型燃气轮机、废气能量回收装置以及微型涡喷动力单元里的核心做功转子零件，在整机动力链路里承担把高温高压工质携带的焓值转化为转子旋转机械能的关键作用，在车用增压动力、工业分布式供能、航空模型动力、工业废气余压回收场景中都有广泛适配。

　　从实际装机的功能逻辑来看，叶轮工作时直接接触高速流动的工质，气流从叶轮中心的轮毂进气端沿轴向进入流道，在沿径向向外流动的过程中，被曲面叶片持续导向、加速并完成能量交换，最终带着剩余压力从叶轮外缘排出，汇入后续涡壳流道。叶片的型线走向直接决定了气流在流道内的折转角度、流速分布与压力损失，建模过程中每一片叶片的曲面都采用连续顺滑的空间扭曲构型，从轮毂根部到轮缘顶部的叶型安装角逐步过渡，避免流道截面出现突变，尽可能降低气流在叶道内产生分离、涡流的概率，减少工质流动过程中的能量损耗。

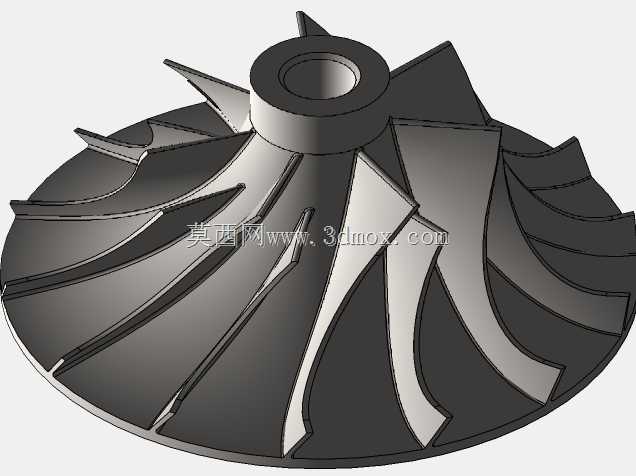

　　结构布局上，叶轮中心设置带通孔的轮毂凸台，该部位是整个转子的安装基准，装机时通孔用于穿入锁紧轴件，配合端面定位面把叶轮固定在转轴端部，凸台的轴向高度预留了足够的配合接触面，保证高速旋转时转子的同轴度，避免运转过程中出现偏心振动。叶片从轮毂曲面沿径向向外延展，叶根位置做了平滑的圆角过渡，没有尖锐的应力集中棱角，因为叶轮在额定工况下转速往往可达每分钟数万转，离心载荷会在叶根位置产生很高的拉应力，圆角过渡可以大幅削减局部应力峰值，避免长期交变载荷下出现叶根开裂失效。叶轮的轮盘背面采用平整的基准端面，和转轴轴肩贴合，装配时可以保证端面跳动控制在设计允许范围内，转子动平衡工序也可以直接以该端面和中心内孔作为装夹基准，对轮缘局部进行去重校正，把高速运转的振动量控制在合格区间。

　　设计过程中需要同步考量安装边界的约束：叶轮的最大外圆轮廓必须和涡壳的内壁型面保留均匀的微小间隙，间隙过大会导致工质从叶轮外缘和涡壳之间的缝隙泄漏，降低能量转换效率；间隙过小则会在热态运转时，因为叶轮和涡壳材料热膨胀量的差异出现刮擦碰摩。中心安装孔的直径、键槽或者锁紧定位结构的尺寸，都要和匹配的转轴轴端参数完全对应，轮毂的轴向长度也要和轴端的锁紧螺母、止推垫片的安装空间匹配，避免装配后出现轴向定位松动。叶片的数量和叶道的宽窄比例也经过权衡，叶片数量过少会导致单条流道过宽，气流导向性不足，容易出现流场不均；叶片数量过多则会增大气流和叶片表面的摩擦面积，提升流动阻力，同时也会增加叶轮整体的转动惯量，影响转子的动态响应速度。

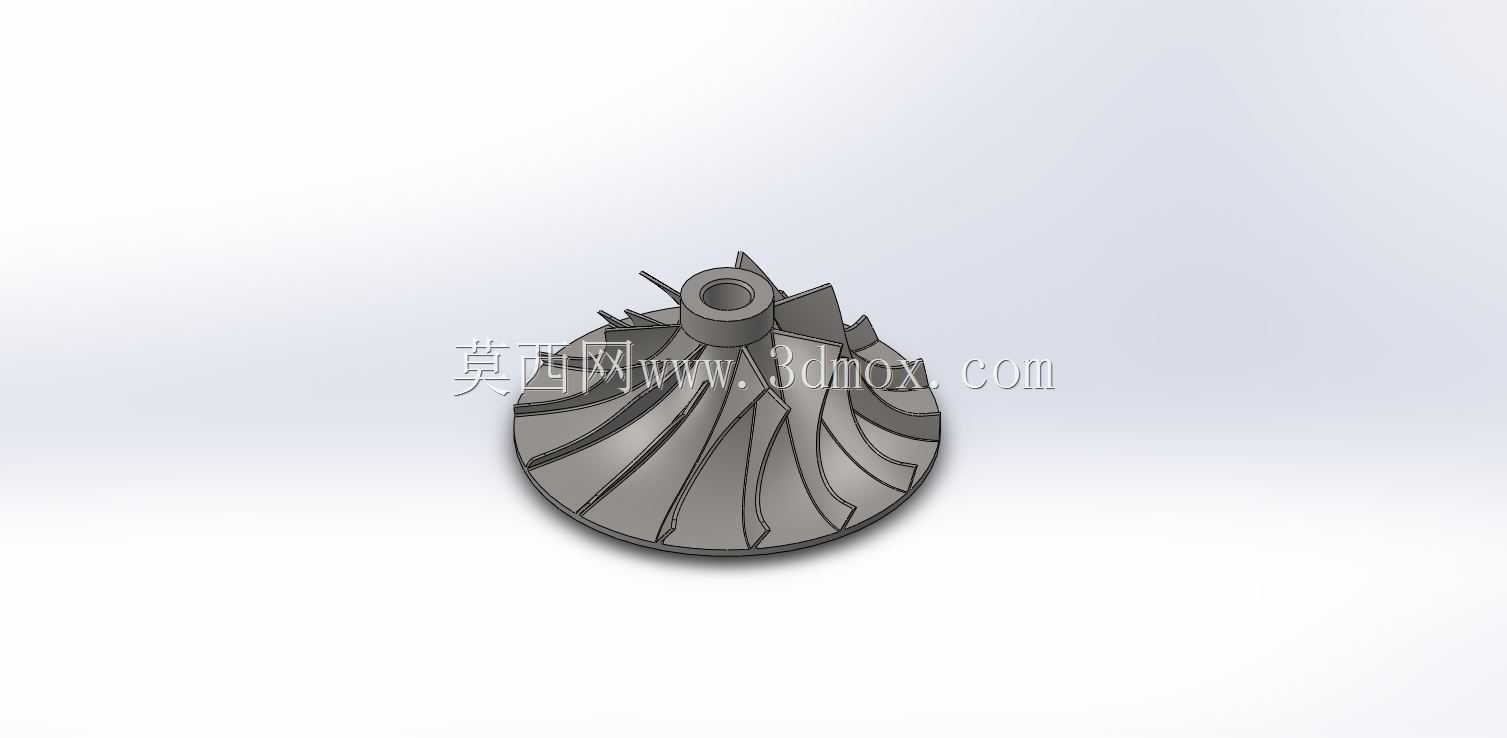

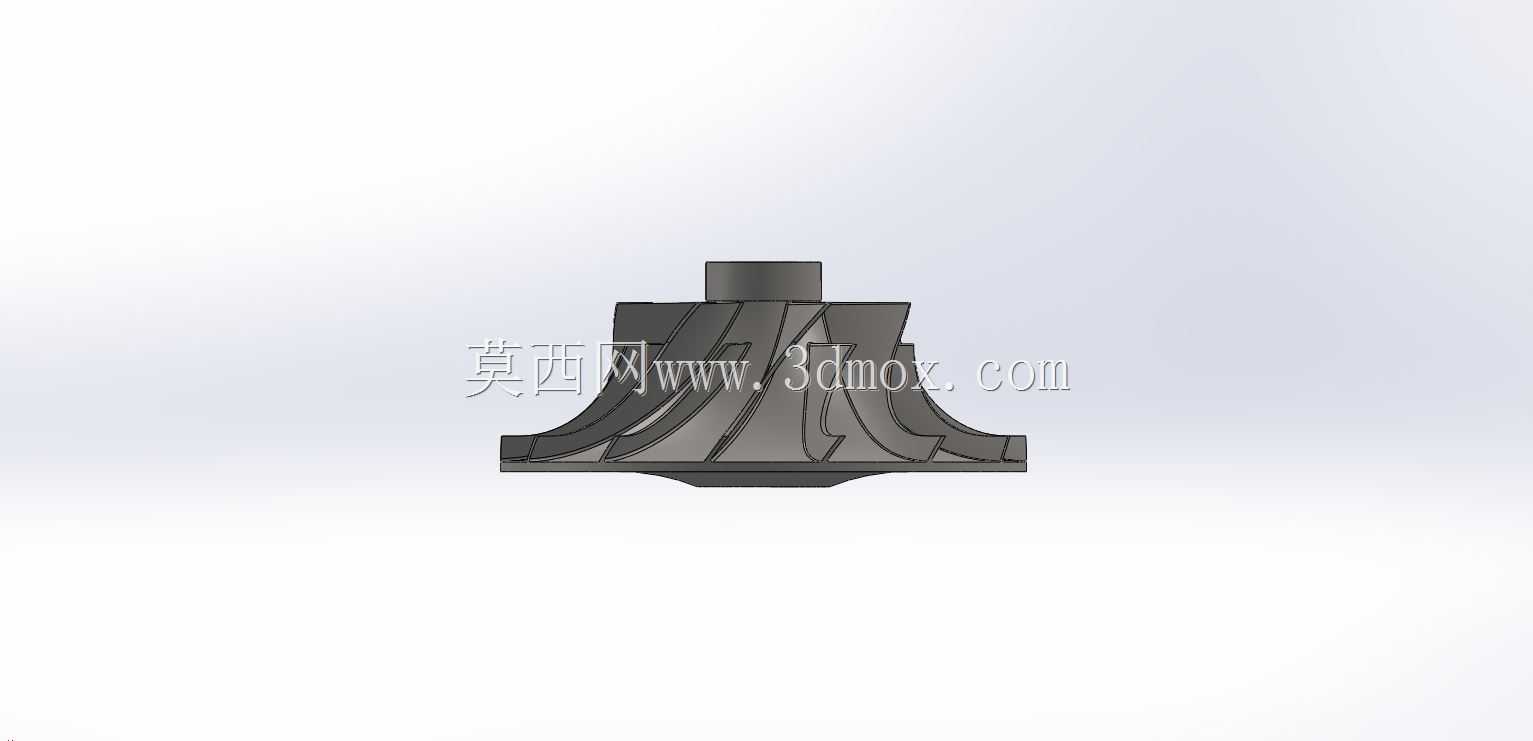

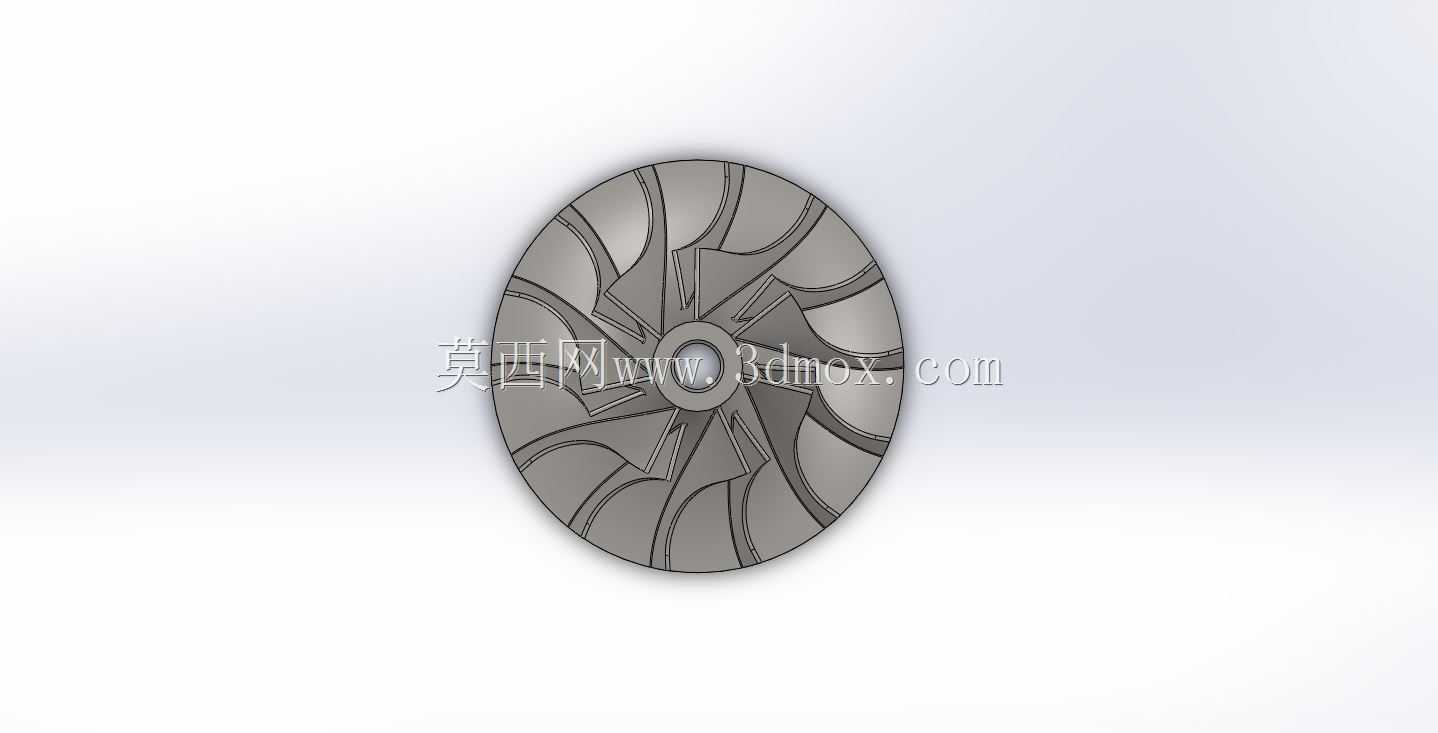

　　整套三维结构完整还原了叶轮的扭曲叶型、叶根过渡圆角、中心安装凸台与轮盘基体的全部细节，曲面连续无破面，既可以用于后续的流场仿真分析、结构强度校核，也可以作为数控加工、铸造模具设计的原始参考，适配机械结构设计、动力部件研发环节的建模校验需求。
