CA6140车床配套W24x104焊接式吊梁结构

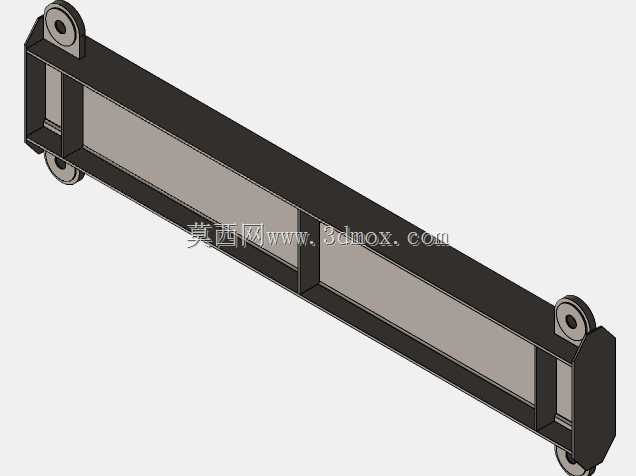

　　这套吊梁构件是为CA6140普通车床配套设计的吊装承载部件，整体采用W24x104标准H型钢作为主梁基体，两端配置带铰接孔的连接端座，属于机床装配、检修转运环节里的专用工装承载件。在车床整机生产流程中，床身、主轴箱这类重型部件的工位转序、整机出厂吊装、车间内设备移位都需要匹配对应跨度的吊具梁，避免单绳吊装出现部件倾斜、吊点受力偏载的问题，这款吊梁的跨度尺寸完全适配CA6140车床床身的两吊点间距，两端铰接孔可以直接配套卸扣与吊装钢丝绳连接，铰接结构能够自动补偿吊装起升过程中的微小角度偏差，避免端座与型钢主梁的焊缝位置承受额外的弯曲交变载荷。

　　从结构设计思路来看，主梁没有采用整块实心钢件加工，而是选用标准热轧H型钢，H型钢的翼缘与腹板天然具备双向抗弯截面特性，沿梁长方向的垂直载荷下，截面惯性矩远大于同重量的方管或槽钢，在控制整体自重的前提下保证吊装额定载荷下的挠度控制在允许范围内。梁体内部在两端铰接点对应的位置加设了横向加强筋板，筋板同时与H型钢的上下翼缘、腹板满焊固定，把端部吊点的集中载荷均匀扩散到整个梁截面，避免吊点位置局部应力集中出现翼缘压溃、腹板撕裂的问题。两端的端座采用钢板切割后焊接成型，铰接孔内预留了衬套安装位，实际使用时可以压入耐磨铜衬套，反复吊装卸扣转动摩擦时只需要更换衬套，不需要整体返修梁体，大幅延长工装的服役周期。

　　外形尺寸上主梁的截面规格严格沿用W24x104型钢的标准外轮廓，梁的总长度根据CA6140床身吊点间距预留了两端端座的安装余量，安装边界方面，两端铰接孔的中心距是核心安装尺寸，现场配做吊具时只需要核对孔距与待吊部件的吊点孔距一致，铰接孔的孔径匹配常用的20吨级卸扣销轴直径，梁体上表面没有额外突出的结构，行车吊钩挂在梁体中点位置的吊耳时，不会和两端的钢丝绳发生干涉。在车间实际使用场景里，这款吊梁除了车床部件吊装，也可适配同跨度、同额定载荷范围内其他重型机床构件的转序作业，焊接完成后需要对整条梁做去应力退火，消除焊接残余应力避免长期承重后梁体出现不可逆变形，所有焊缝都需要做磁粉探伤排查焊接缺陷，确保承载安全。
