CA6140车床64mm宽防护装饰板

　　这块装饰板对应CA6140普通车床床身外侧的防护与遮挡部位，板体有效宽度取64mm，在整机里主要承担导轨区域外侧的安全隔离、切屑飞溅阻挡以及外观规整作用。车床加工时卡盘旋转、车刀连续走刀会产生带状切屑和少量切削液，敞开的床身侧面既容易让切屑甩出伤人，也会让杂物落入导轨副，这块长条形护板就装在床身正面观察槽外侧，把内部丝杠、光杠与加工区的运动部件适度遮挡，同时中间保留长条形开口，操作人员仍能透过视窗观察刀架进给位置和工件加工状态，不用频繁拆卸护板。

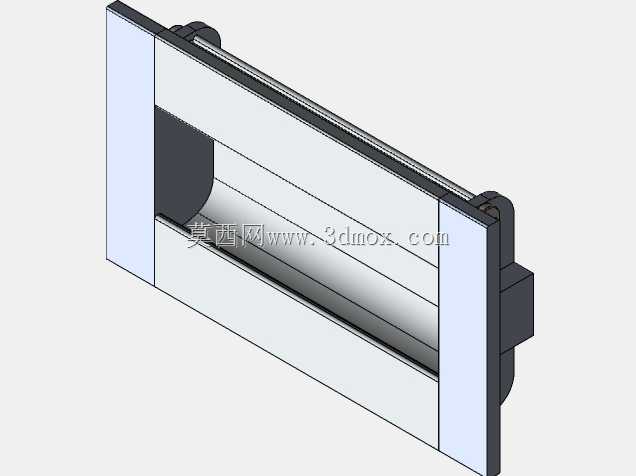

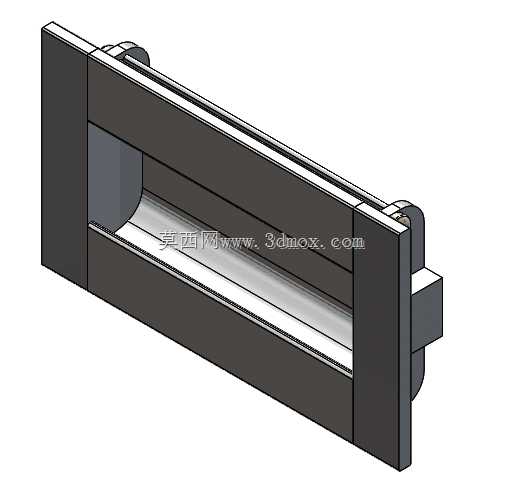

　　从结构上看，整件采用左右两块竖向端板夹住中间长槽框体的布局：两侧端板向外伸出同轴的短轴与定位凸台，安装时轴头卡入床身支座的对应孔位，让护板可以绕轴小幅翻转或者直接落座定位；端板背面的方形凸块则承担周向止转，避免护板受切屑撞击后绕轴转动错位。中间主体是折弯成型的长盒形钣金截面，不是单薄平板——盒型断面自带抗弯刚度，64mm的宽度方向上即使护板长度接近床身观察段，自重下也不会出现明显下挠，被工件或者工具意外磕碰时不容易凹陷变形。长槽四周留出等宽的翻边，一方面遮住钣金裁切后的锐边，防止装配和清理切屑时划手，另一方面翻边形成的加强筋让槽口边缘不会因为长期振动而卷边。

　　建模时先按床身安装孔的中心距确定两侧轴头的同轴度，再以64mm板宽为基准拉伸出中间盒体，槽口内表面做了让位斜角，避免观察视线被内壁遮挡；端板和主体的贴合面保留焊接或者螺钉连接的装配余量，轴端与支座孔之间按间隙配合处理，方便现场拆装。安装边界上，护板翻转行程内不能和床身导轨、溜板箱的突出部位干涉，因此端板外侧的凸台厚度、轴头伸出长度都要对照床身铸件的空位校核，长槽下缘距离导轨面留出足够排屑空间，保证切屑不会堆积在护板和导轨之间。这类护板看似是外观件，实际直接关系到车床操作安全和日常维护便利性，结构设计里刚度、可视性和装拆便利性三者需要同时兼顾。
