带轴夹装式机床定位支座结构设计

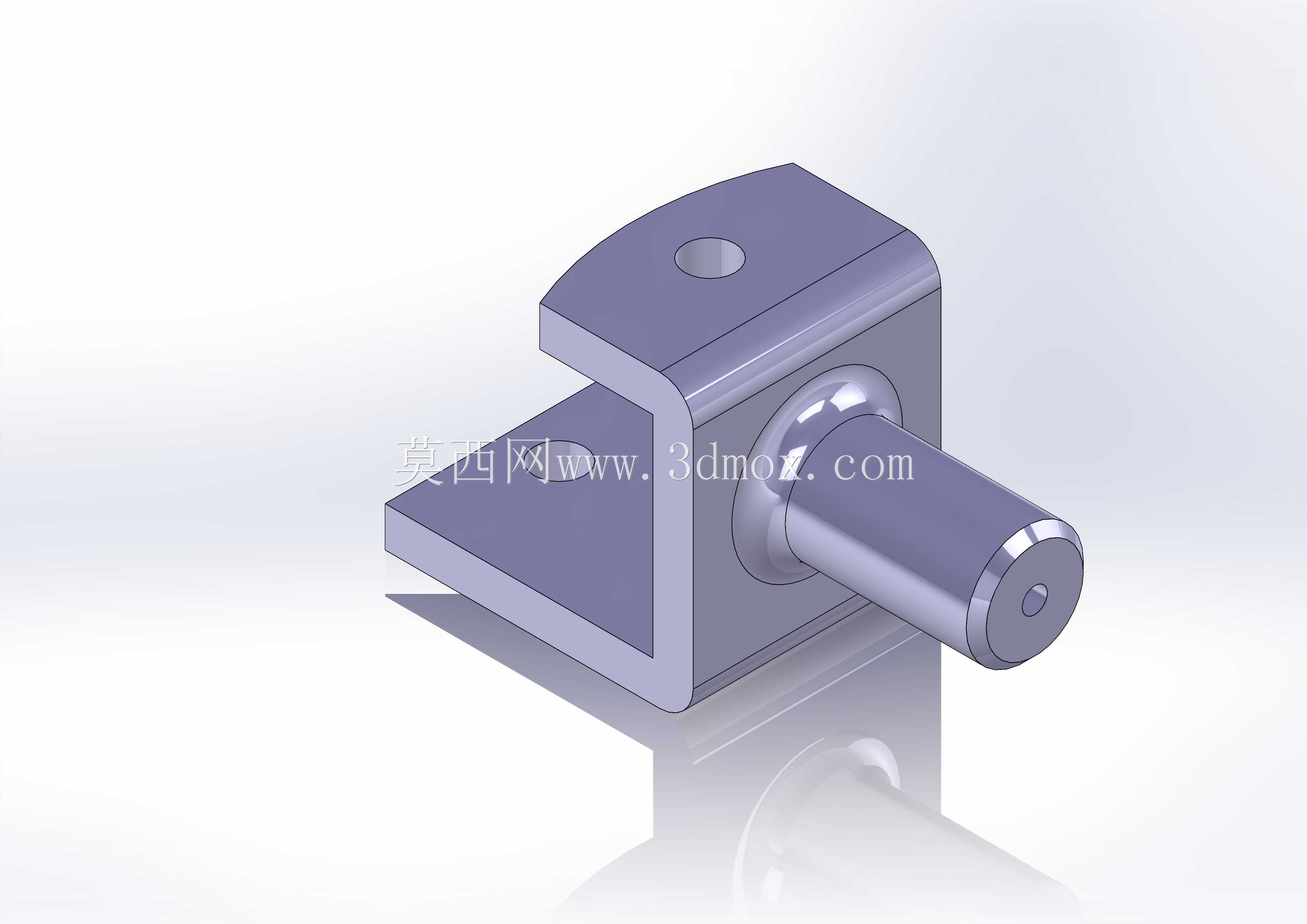

　　该夹装支座属于机床工装系统里的侧向定位承力构件，整体采用C型开口夹座搭配同轴伸出圆柱销轴的组合构型，在CA6140普通车床的工装改造场景中，这类零件常被用作刀架侧限位、溜板附件挂载或者小型工装的快速铰接支点。从结构布局来看，C型夹体的上下平行夹持面预留了足够的开口间距，能够直接卡入机床导轨副的预设安装板位，夹体顶面加工的沉孔用于穿装锁紧螺钉，锁紧后上下夹持面均匀贴合安装基面，不会出现局部翘曲导致的定位偏移。伸出的圆柱销轴根部做了圆角过渡处理，避免销轴受径向载荷时在根部产生应力集中，销轴末端加工的中心小孔可用于安装开口销或者限位挡圈，防止套在销轴上的联动拨片、摆臂类零件轴向窜动脱出。设计阶段首先要匹配安装边界：

　　夹座的总厚度需要适配车床溜板侧预留的安装空间，C型开口的宽度要比被夹持的安装板厚大0.1到0.2毫米，保证装配时可以顺利推入，锁紧后又能获得足够的夹持摩擦力；销轴的外径公差一般取h7级别，和配套摆臂的孔位形成间隙配合，既保证摆臂可以绕销轴灵活转动，又不会因为配合间隙过大出现径向晃动。夹体的立板和上下夹板之间采用一体化折弯式的实体过渡，没有拼接焊缝，整体刚性远优于焊接组合件，在机床运行产生的持续振动环境下，不会出现焊缝开裂、夹座松脱的问题。销轴和夹体立板的结合位置做了局部凸台加厚，相当于在载荷传递路径上增加了加强筋结构，当销轴端部承受垂直向下的工装载荷时，力线可以从销轴直接传导到凸台，再分散到整个C型夹体的上下夹板，

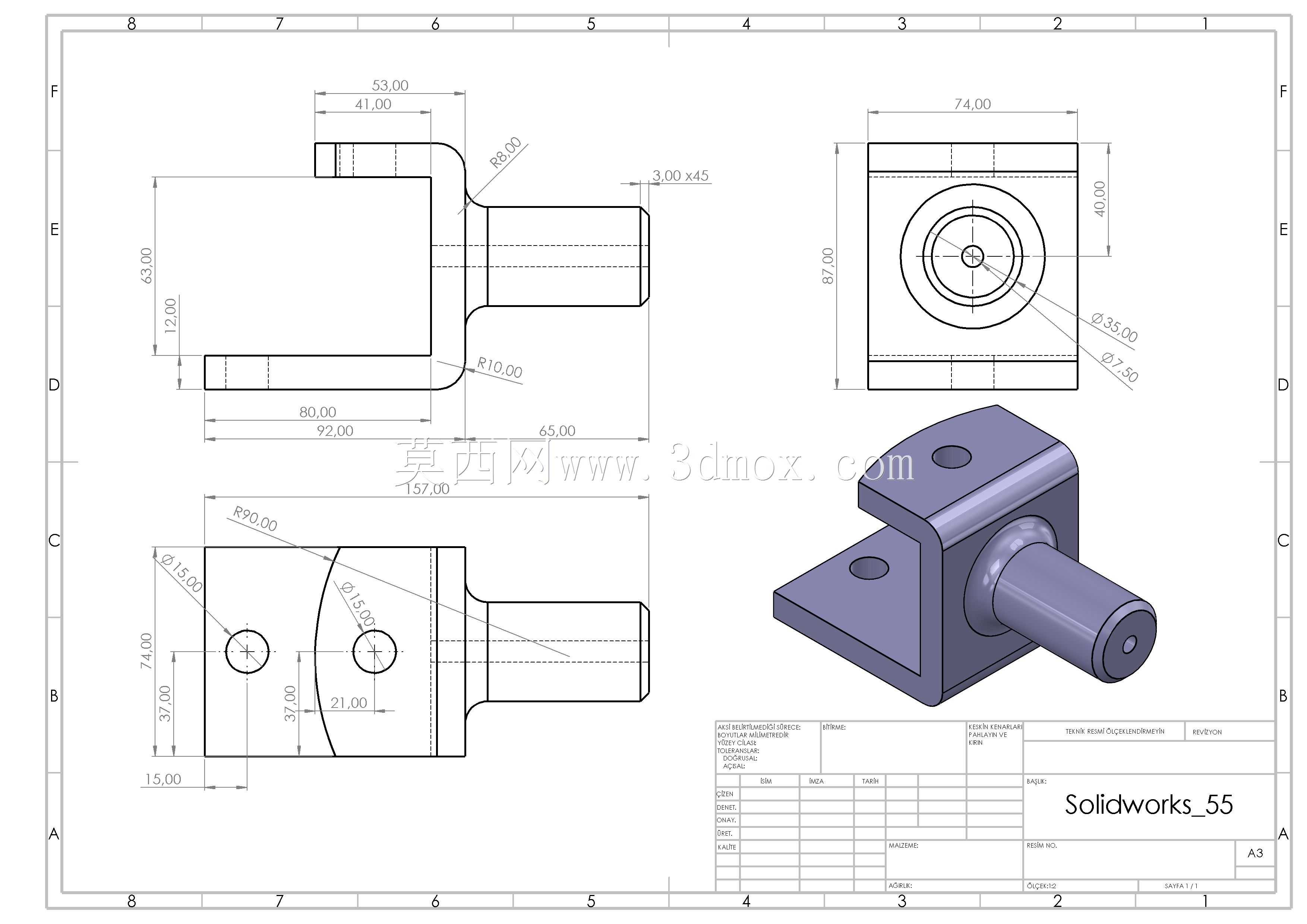

　　最终传递到机床安装基面，不会在立板位置形成应力集中断点。实际选型应用时，如果是用作限位挡块，可在销轴上套装耐磨衬套，衬套端面和被限位的运动部件接触，磨损后仅需更换衬套无需整体替换支座；如果是用作铰接支点，可在销轴外圆加工润滑油槽，定期注入润滑脂降低转动副的磨损速率。整个零件的外形轮廓没有复杂的深腔或者倒扣结构，夹体的各个棱边都做了小倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能降低热处理环节的尖角开裂风险。建模过程中需要重点管控销轴轴线和C型夹体夹持面的平行度要求，若平行度超差，会导致挂载在销轴上的工装出现偏载，长期运行后夹体单侧受力变形，丧失定位精度。
