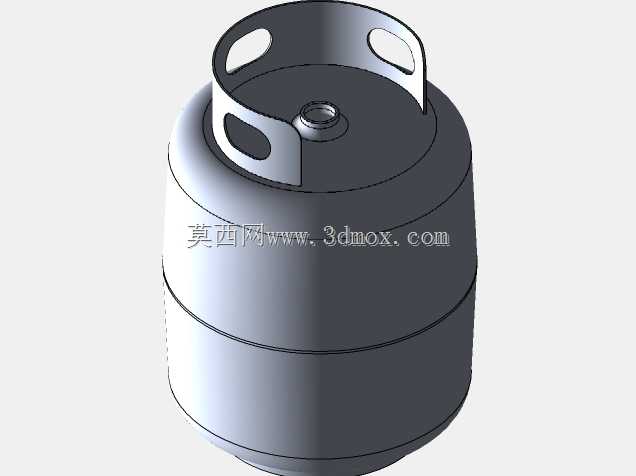

带提手便携金属密封储料罐体结构

　　该罐体结构属于小型便携承压储料类金属容器，日常多用于户外燃气供给、小批量液态物料周转、实验室试剂暂存或者移动式小型供气配套场景，整体结构围绕搬运便利性、接口密封可靠性以及回转体成型工艺性展开设计。建模阶段先从罐体单侧轮廓入手，将母线绕中心轴完成整周回转，直接生成桶身的基础回转实体，这种建模逻辑完全贴合薄壁金属罐体的实际加工路径：量产时桶身多采用板材卷焊或者多道次拉深成型，回转轮廓的顺滑过渡可以避免冲压过程中出现局部应力集中，也能减少折弯处的壁厚减薄风险。桶身下部设置两道环形加强箍，既可以在堆叠存放时承担轴向限位作用，也能提升薄壁桶身的径向抗外压能力，避免抽料或者温度变化引发罐体吸瘪变形。顶部的一体式提手是整个结构的设计重点，

　　提手与桶口法兰采用一体折弯搭接结构，三个镂空握持孔沿周向均匀分布，孔位边缘做了大圆角过渡，一方面消除钣金裁切后的锐边，避免搬运时割伤手部，另一方面让提手在受竖直起吊载荷时，应力能够沿圆弧面均匀分散，不会在孔角位置出现撕裂隐患。桶口中心预留标准内螺纹接口，可匹配调压阀、快插接头或者密封端盖，接口根部做了凸起的加强凸台，增加螺纹啮合段的有效壁厚，反复拆装接头时不会出现螺纹滑牙。建模过程中先完成桶身底部基础特征的拉伸成型，再对顶部封板进行曲面搭接，最后将控制柄类的切除特征拉伸并入整体实体，所有特征的先后顺序和实际钣金冲压、切边、冲孔的工序完全对应，结构工程师可以直接通过特征树回溯每一处成型工序的余量预留。外形边界上，

　　桶身采用等直径圆柱搭配上下圆弧过渡封边，整体外径控制在常规家用储物柜与车载支架的容纳区间，底部为平整环形支撑面，放置在水平面或者设备安装卡位上不会出现晃动，顶部提手的最高点低于桶口外接防护圈的安全高度，堆叠运输时上层载荷不会直接压坏阀门接口。桶身壁厚按照薄壁承压容器的常规取值设计，曲面过渡处的圆角半径均大于板材厚度的两倍，兼顾模具拉深寿命与长期使用的抗疲劳性能，整体没有多余的复杂异形结构，零部件数量极少，后期维护仅需更换口部密封件即可。
