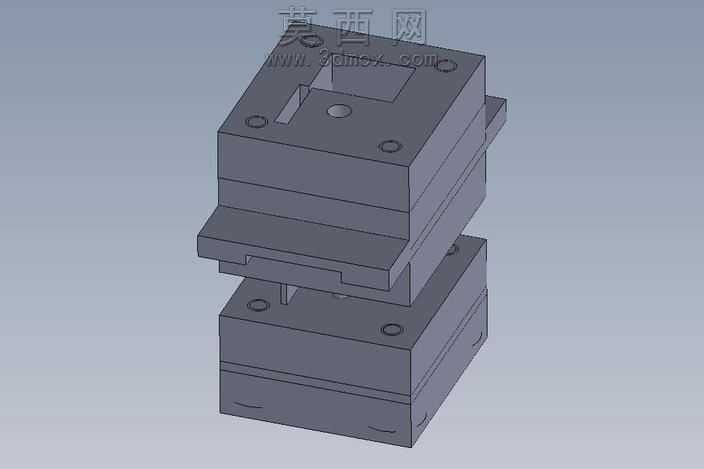

简易模切工装模具三维结构设计

该模切工装采用三维参数化建模方式完成整体结构搭建，建模过程中遵循机械加工装配的公差配合原则，对上下模座、模切工作组件、定位结构等核心部件进行了1:1等比例还原，确保各部件的装配间隙符合实际模切加工的工艺要求。模型整体采用分层堆叠式结构设计，自上而下分为上模安装层、模切工作层、下模定位层、底座承托层四个核心功能区域，各层之间通过定位销孔完成精准对位，避免模切作业过程中出现错位偏移的问题。材质设置上，模座主体部分赋予了调质模具钢的哑光金属材质，还原了工业模具的真实质感，工作刃口部分做了细微的材质区分，通过轻微的反光差异体现刃口的精加工处理效果，定位孔、安装槽等细节结构都做了倒角处理，避免模型出现尖锐棱角不符合实际加工工艺的问题。设计思路围绕简易模切作业的实用需求展开，摒弃了复杂的附加机构，保留模切作业最核心的合模导向、工件定位、刃口裁切功能，整体结构紧凑，零部件数量少，便于加工制造与后期维护，上下模的导向结构采用一体式凸台导向设计，无需额外加装导柱导套即可保证合模精度，降低了工装的制造成本。模型的开合状态做了合理的间隙预留，能够直观展示模切作业时上下模的相对运动行程，模腔内部的避让槽设计也完全适配待加工工件的外形尺寸，既保证模切过程中工件不会被额外压伤，也能确保废料可以顺利排出。渲染过程中采用了柔和的工业环境光，从多个角度打光凸显模具的分层结构与边角细节，没有添加多余的装饰性元素，重点突出工装本身的结构特征与功能设计，让查看者可以清晰辨识每一个结构的功能与装配关系，整体建模逻辑清晰，结构合理，完全符合小型简易模切工装的实际设计规范，可用于模切工艺教学、工装结构参考、初级设计练习等场景。
