多层板结构冲压成型工装模具设计

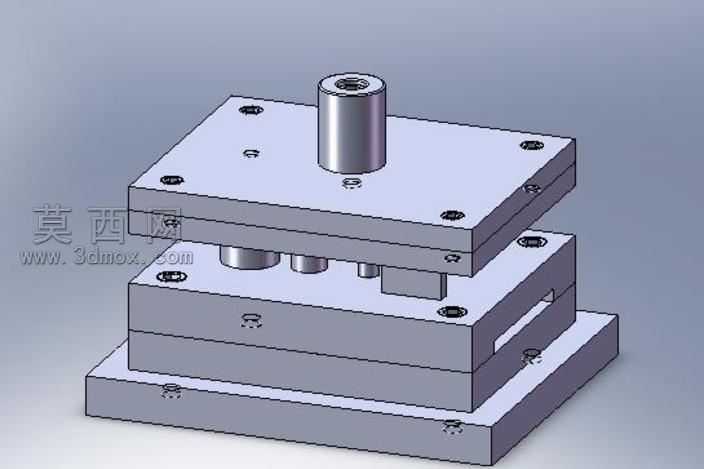

本模型采用三维参数化建模方式完成整套冲压模具的全结构搭建，建模过程中严格遵循冷冲压模具的设计规范，对上下模座、凸模固定板、凹模垫板、卸料板等核心板件逐一进行特征构建，所有板件的连接螺丝孔、定位销孔均按照实际装配公差完成位置匹配，保证各零部件的装配约束完全符合实际生产的装配逻辑。模型顶部设置的模柄结构按照标准冲床安装接口尺寸设计，可直接匹配常规开式压力机的滑块安装位，凸模组件采用独立固定结构设计，不同工位的凸模分别设置对应安装孔位，可实现多工序同步冲裁或成型作业，凹模部分对应凸模位置设置精准的刃口避让与成型型腔，板件之间的叠层结构经过反复校验，合模状态下各板件贴合面无错位间隙，开模状态下各运动部件无干涉卡顿。材质渲染阶段，对模架金属板件赋予磨砂合金钢材质，对导柱导套配合面赋予高光金属质感，对紧固螺丝等标准件做差异化材质区分，渲染效果清晰呈现模具的分层结构与装配关系，可直观观察到各零部件的位置布局。设计思路上，该模具采用典型的后侧导柱模架结构，导向精度稳定，适用于中小型五金件的冲裁、压型工序，整体结构紧凑，板件厚度经过强度校核，可承受常规冲压作业的载荷，各零部件的拆分逻辑符合模具加工的工艺要求，板件外形均采用规则矩形设计，降低铣削加工的难度，标准件全部采用通用规格，可直接采购替换，无需定制特殊配件，整套模型的结构完整度覆盖从模柄到下模座的全部组件，可作为冲压模具设计的参考案例，也可用于模具结构教学的演示素材，帮助学习者理解冷冲模的装配逻辑与各部件的功能作用。
