CA6140车床主轴箱传动手轮盘体

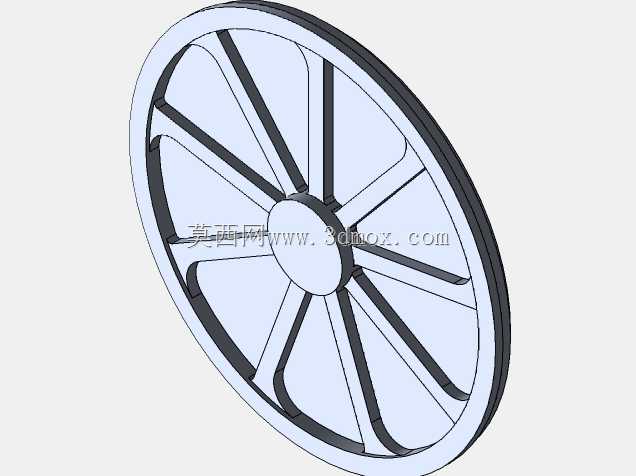

　　该盘体类回转零件对应普通卧式车床操作端的手动进给手轮结构，在车间常规车削加工场景中，操作人员握持轮缘转动该部件，通过盘体中心轮毂与进给轴、刻度套的配合传递扭矩，完成主轴箱变速档位微调、刀架进给量手动修正、尾座套筒伸缩对位等实操动作，轮缘的大直径设计利用杠杆力矩放大原理，降低操作人员转动操作力，八根径向均匀分布的辐条在轮缘与中心轮毂之间形成镂空支撑，既减轻整体自重，又方便操作人员手指勾握施力，转动过程中辐条间隙可避让周边箱体突出的油杯、锁紧手柄等附件，避免操作干涉。建模阶段先绘制盘体过中心轴线的半剖轮廓草图，将轮缘的加厚外圈、辐条的径向厚度、中心轮毂的轴孔凸台全部整合在同一旋转截面内，通过回转特征一次性生成盘体的基础回转基体，

　　保证轮缘外圆、轮毂内孔的同轴度公差符合装配要求；单根辐条采用两侧带圆弧过渡的变截面拉伸造型，辐条与轮缘、轮毂衔接位置全部做R圆角处理，避免铸件冷却过程中应力集中产生裂纹，完成单根辐条特征后通过圆周阵列绕中心轴均布其余七根辐条，阵列角度严格锁定45度等分，保证动平衡精度。结构设计上轮缘外圈做加厚凸边，提升握持转动时的结构刚性，长期施力不会出现轮缘变形；中心轮毂预留足够的轴向配合长度，与操作轴装配后可通过紧定螺钉径向锁止，传递扭矩时不会出现周向打滑；辐条采用倾斜加强造型，在不额外增加壁厚的前提下提升盘体的抗扭截面系数，承受操作人员突然加力反转时不会出现辐条断裂。安装边界方面，盘体轴向装入操作轴后，轮毂端面与轴肩贴合，

　　外侧通过轴用挡圈限位，盘体背面与箱体操作面板预留足够安全间隙，转动全程辐条、轮缘不会剐蹭箱体表面的铭牌、油标等部件；轮缘外圆做光滑圆弧过渡，无尖锐棱角，操作人员长时间握持转动不会磨伤手部，整体结构适配普通卧式车床的手动操作机构，也可通用在同类需要手动回转调节的通用设备操作端，铸件成型后仅需对轮毂内孔、轮缘握持面做少量机加工即可投入装配，加工工艺性良好。
