CA6140车床截止式安装支座结构

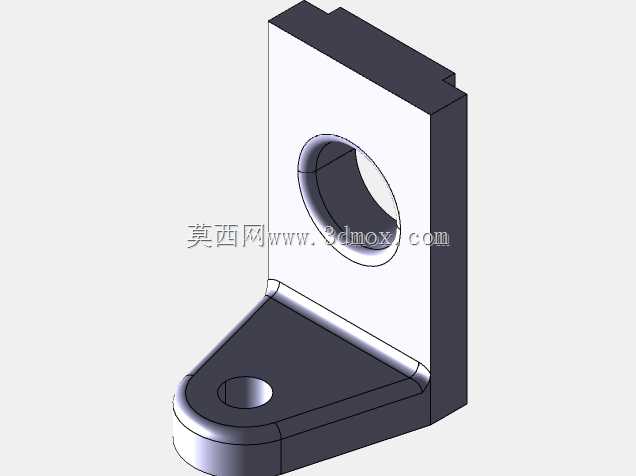

　　该支座属于CA6140普通车床配套的安装支撑构件，整体采用L型折角布局，竖直立板与水平底板通过两侧圆角过渡衔接，既规避直角根部的应力集中，也在有限安装空间内兼顾两个垂直方向的定位需求。竖直立板中部开设大直径贯通圆孔，用于穿装轴类、管路或者限位杆件，孔口做倒角处理，装配时可引导零件顺利导入，避免锐边划伤配合面；立板顶部预留窄边凸台，可贴合机床床身侧壁的定位平面，限制支座沿竖直方向的窜动。水平底板末端开设单孔沉台安装位，沉孔结构可容纳螺栓头部，保证底板底面完全贴实安装基准面，不会因螺栓凸起出现支撑虚位。

　　从实际装机场景来看，这类支座多用于车床溜板箱附近、进给机构旁的限位与管路固定工位，大圆孔可承托截止式控制阀的阀芯套筒，或者作为行程挡杆的导向支撑，底板通过单颗锁紧螺栓固定在机床附属安装平台上，立板侧面抵靠床身预设的定位面，装配后无需额外调校即可保证孔位轴线与进给方向的平行度。设计阶段优先考虑铸造工艺可行性，立板与底板的壁厚保持均匀，转角处设置的圆角既适配砂型铸造的拔模要求，也能减少铸件冷却时的缩裂风险；整体外轮廓无复杂曲面，后续机加工仅需铣削两个安装贴合面、镗削中部通孔、钻削底板安装孔，工序排布简单，普通卧式车床与立式铣床即可完成全部加工。

　　安装边界方面，竖直立板的高度决定了中部圆孔的中心高，该尺寸需匹配车床对应工位的轴系中心高程，底板的延伸长度预留了足够的螺栓操作空间，锁紧时扳手不会与立板发生干涉；立板厚度方向的尺寸经过校核，在通孔贯穿后剩余的侧壁刚性足以承受杆件传递的径向载荷，不会出现侧向变形。构件所有外露棱边均做小倒角去毛刺处理，车间装配与后期维护时可避免划伤操作人员，同时也不会残留切屑杂物。这类支撑件在机床改造、备件替换场景中实用性较强，结构简单可靠，没有多余的冗余设计，完全围绕定位、支撑、穿装三个核心功能展开，建模时特征逻辑清晰，先拉伸主体L型胚体，再依次切除通孔、底板沉孔，最后添加过渡圆角与倒角，参数化调整时仅需修改中心高、底板长度、通孔直径几个核心参数，即可快速适配同系列不同型号车床的安装需求。
