哑光曲面带把手马克杯结构设计

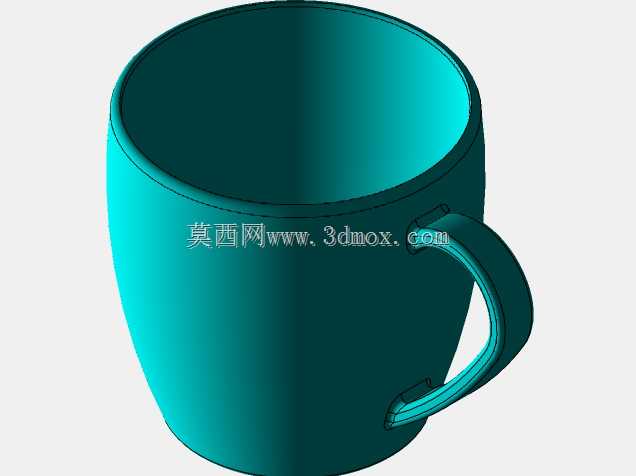

　　该杯体模型以日常饮水器具为对象，重点处理回转薄壁、内腔成型和把手连接三类典型结构。杯身采用上宽下收的圆润轮廓，口沿处设置轻微加厚过渡，既保证饮用时唇部接触的平顺性，也提高薄壁边缘的抗磕碰能力。底部保留较小平面支撑区，使杯子放置在桌面、托盘或杯垫上时具有稳定接触边界；外壁整体连续光滑，没有突兀台阶，便于后续哑光外观处理和清洁维护。

　　建模过程中，杯体主体先由半剖面轮廓绕中心轴线旋转生成，剖面线同时控制外壁弧度、内壁深度、口沿厚度和底壁厚度。内腔不是简单复制外轮廓，而是依据杯壁均匀受力和容量需求建立独立曲面，使底部材料堆积与侧壁厚度保持合理关系。内腔底部向侧壁过渡处采用圆角衔接，可减少应力集中，也能避免清洗时出现死角。杯口内外侧均做圆滑收口，使实体在渲染和后续加工验证中具有连续边界。

　　把手部分采用三点圆弧确定空间走向，再沿路径扫掠形成截面。把手上端靠近杯口外侧，下端落在杯身中下部，握持区域与杯壁之间留出手指通过空间；两端与杯体相接处扩大贴合面，并通过填充融合形成平滑过渡，避免窄小连接根部造成强度薄弱。把手截面并非完全等径，而是在握持段保持舒适厚度，在连接端逐渐展宽，使载荷能够从手部传递到杯壁较大区域。

　　从应用场景看，这类结构可用于日用陶瓷、塑料水杯、金属杯或树脂样件的前期造型验证。设计时需要关注杯体容量、重心位置、把手握持高度和放置稳定性之间的平衡。杯身高度、口径和底径共同决定盛装液体后的倾覆趋势，把手上下端点的位置则影响提拿时的手腕姿态。若进入量产阶段，还需结合材料工艺补充拔模斜度、壁厚均匀性、圆角半径和表面纹理要求；若用于3D打印验证，则应检查薄壁最小厚度、把手支撑方向以及内腔残留材料排出路径。整体模型把曲面造型、实体加厚、扫掠手柄和融合连接整合在同一零件中，适合作为日用品结构建模与外观验证案例。
