曲面雕花异形立方摆件结构设计

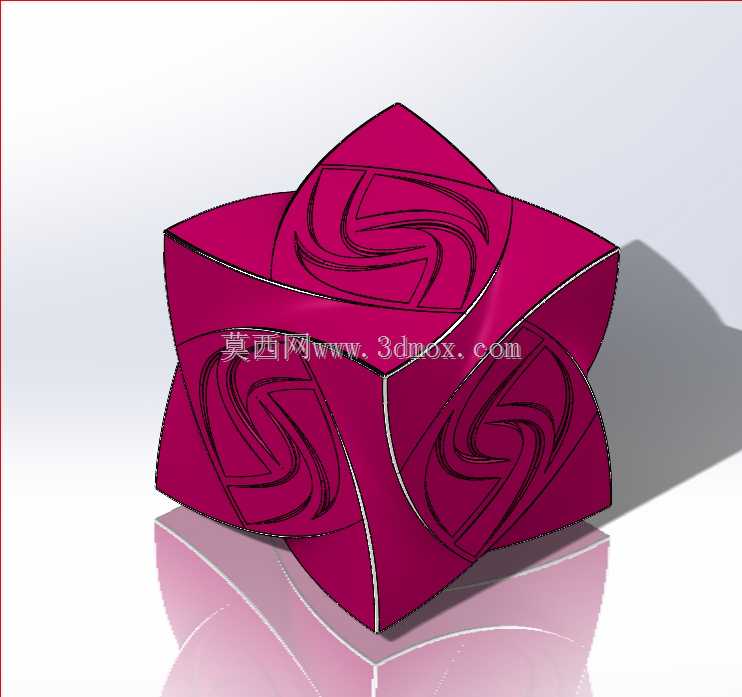

　　该造型以正六面体为基础骨架，六个外表面均做内凹式曲面重构，每面中心布置回旋涡纹浮雕，棱边保留锐利直线边界，整体形成方中带曲、虚实结合的工艺展品结构，可作为机床五轴加工演示样件、数控编程教学试件、文创摆件开发原型使用。

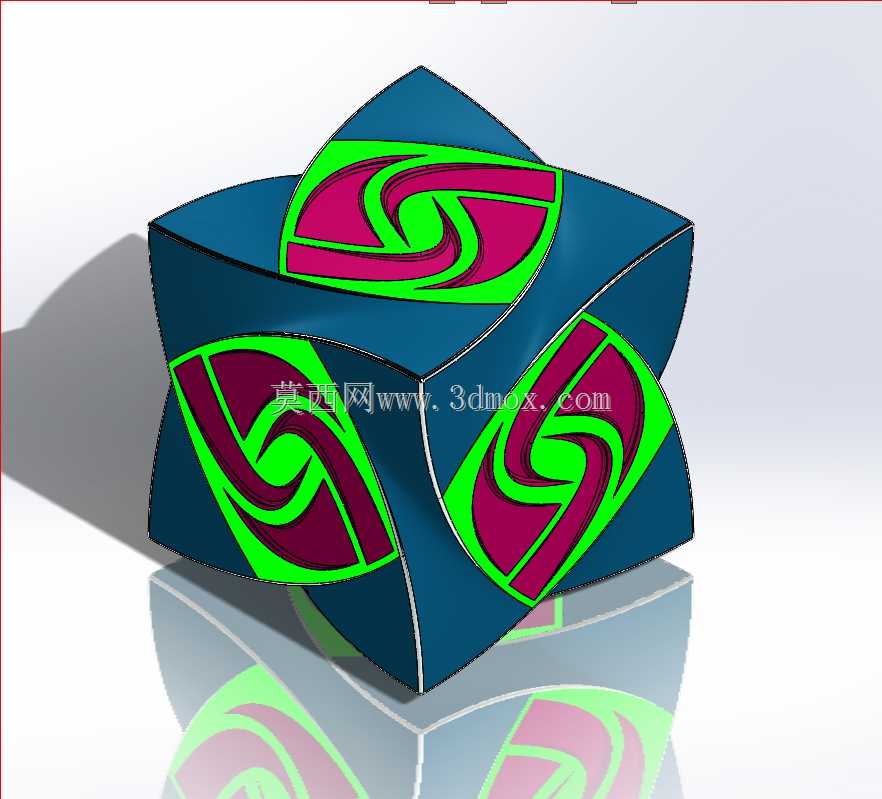

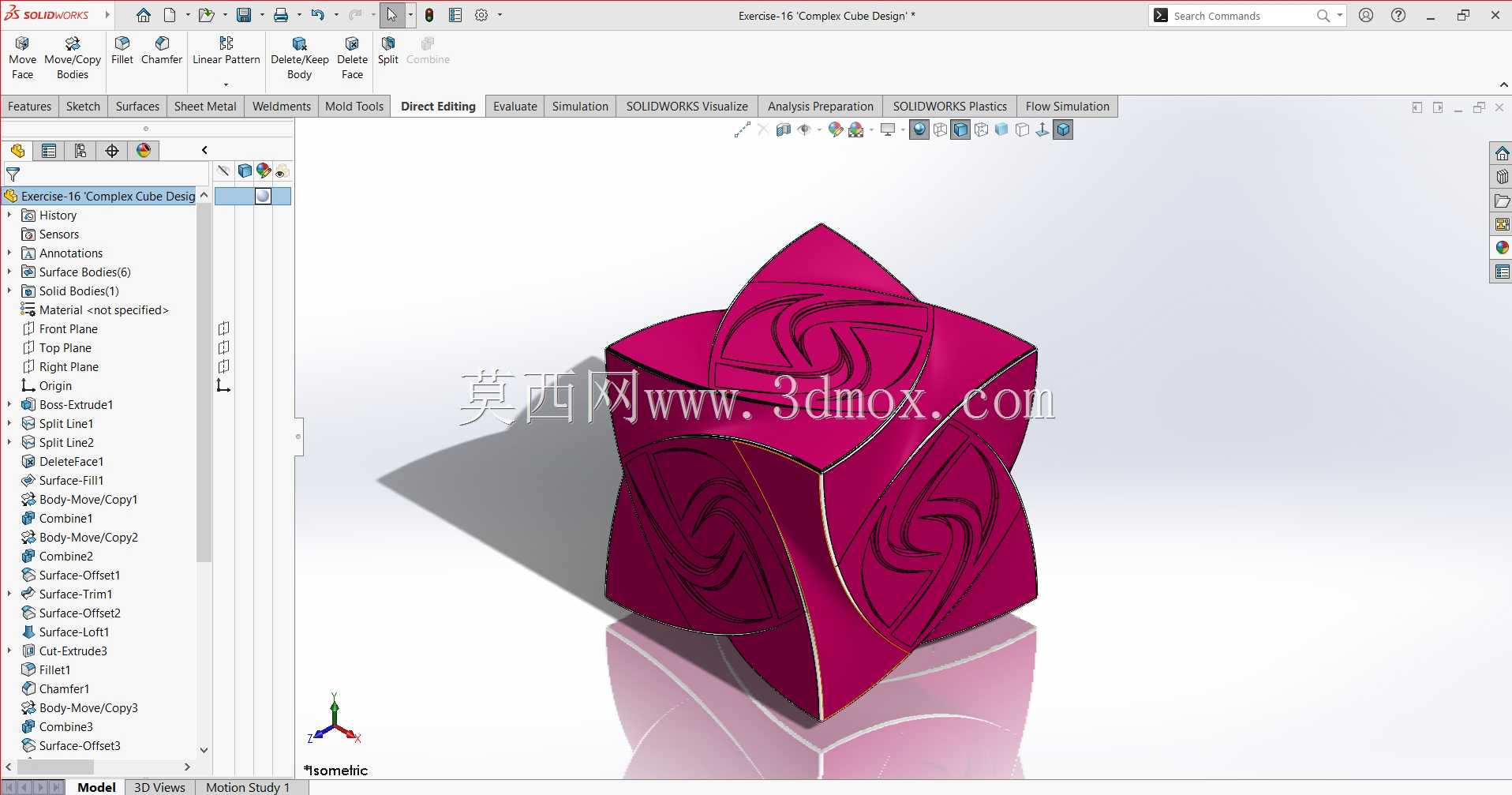

　　建模阶段先搭建基准立方体，确定整体外接边界为等边长正六面体，六个面分别建立独立草图基准，以面中心为涡纹轨迹原点，绘制多段顺滑回旋样条曲线，通过投影曲线将纹样映射到内凹弧面，再使用包覆、分割线、曲面剪裁工具完成浮雕区域划分；曲面构建采用放样与边界曲面混合方式，控制相邻面在棱边处的曲率衔接，避免出现曲面褶皱、法向反转问题，实体化前逐一检查曲面间隙与重叠区域，保证加厚后壁厚均匀，无薄壁突变。

　　实际加工场景中，该件适合放在三轴、五轴铣削实训里验证刀路策略：平面棱边区域使用立铣刀做等高粗加工，快速去除大余量；内凹涡纹区域换用球头刀做平行精加工与环绕清根，狭小纹路拐角处采用小直径刀具补加工，装夹可选用平口钳夹持毛坯底面，单次装夹完成五个面加工后翻面找正，加工第六面时需提前做软爪避让，防止刀具刮伤已成型曲面。若采用3D打印制作，摆放时将其中一个棱边斜向放置，可减少大面积支撑，悬空纹路部位添加低密度支撑即可保证成型精度。

　　结构设计上，外轮廓棱边作为装配与摆放基准，底面可额外加工0.5mm深的定位平面，保证摆件放置平稳无晃动；涡纹浮雕凸起高度控制在1.5-2mm区间，既保证纹路视觉立体感，又避免凸起过薄在加工、搬运过程中发生崩边。曲面过渡处预留0.2mm的抛光余量，后期手工打磨时可顺着涡纹走向处理，不会破坏原有线条流畅度。

　　这类异形立方件同时可用于曲面建模教学，演示从基础实体到复杂艺术曲面的完整建模逻辑，帮助结构工程师掌握样条曲线约束、曲面连续性控制、多特征布尔运算的实操要点，也能作为工艺展厅的展示样件，直观体现多轴机床的复杂曲面加工能力。
