金属板带冲裁压合工装结构设计

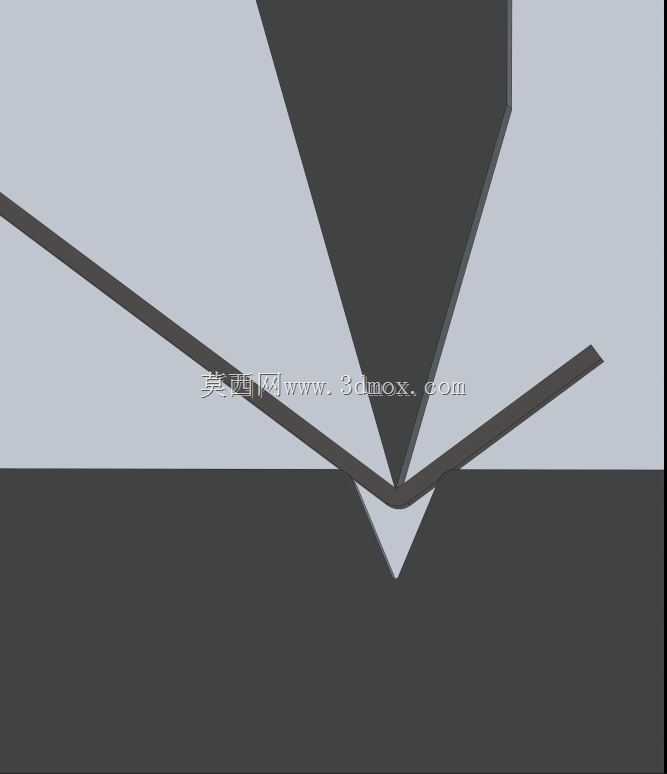

　　这套压合结构主要面向薄规格金属带材的连续冲裁压型工序，常见于五金冲压产线的带料送进工位，适配卷料开卷后连续步进送料的加工节奏，可完成带材局部压痕、冲切、折弯复合工序，无需多次换模即可完成单工位的成型作业，能有效减少带材多次定位产生的形位公差，提升带料加工的尺寸一致性。从结构布局来看，上模采用楔式冲头设计，冲头刃口做了对称斜角处理，下压过程中先接触带材表面完成预定位，随着冲头下行，两侧斜面对带材施加对称的侧向挤压力，避免薄带材冲裁时出现单边拉扯导致的毛刺超标、带料翘曲问题；下模为整体式凹模座，刃口对应冲头轮廓做了让位槽设计，槽边预留0.08mm的冲裁间隙，适配0.3-1.2mm厚度的冷轧钢带、镀锌带材加工需求，

　　间隙值根据常见带材硬度区间做了参数化预留，建模时可直接通过修改间隙参数适配不同厚度料带。设计过程中优先考虑了模座的安装兼容性，下模座底面做了标准T型槽让位结构，可直接固定在常见开式压力机的工作台面，上模柄采用通用圆柱式连接结构，适配多数压力机的滑块装夹孔尺寸，无需额外加工连接法兰即可完成装夹。冲头与上模座之间采用快拆式固定结构，冲头磨损后可单独拆卸刃磨，无需拆卸整个上模组件，能减少产线换模停机时间。结构受力层面，上模下行的冲压力通过楔面分解为垂直冲裁力和侧向压料力，压料力可将带材紧紧压在凹模表面，避免冲裁过程中带材移位，同时斜角结构可减少冲头刃口的瞬时冲击力，延长冲头使用寿命。整套结构的导向依靠压力机自身滑块导轨精度即可满足，

　　无需额外加装导柱导套，结构紧凑，占用工作台面尺寸较小，适合在多工位级进模的独立工位中集成使用，也可作为单机简易冲压工装用于小批量带材零件的打样生产。建模时对各部件的装配干涉做了全行程检查，冲头从初始位置到下死点的全行程中，与凹模、带料之间无运动干涉，各部件的壁厚预留了足够的强度余量，可承受常规冲压工况下的交变载荷，不会出现模座变形、冲头断裂的问题。
