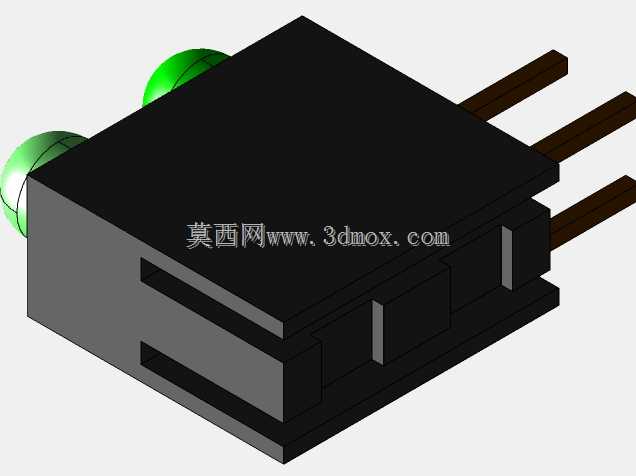

双绿色发光二极管指示灯座三维结构

　　该模型呈现的是一种带黑色封装座体的双绿色LED指示组件，主要用于控制柜面板、机床操作盒、电源模块、通信设备和小型自动化装置中的状态提示。组件将两颗绿色发光管集成在同一塑料座体内，可分别或同步表达电源、运行、就绪、报警等信号，相比单灯分散安装，能够在有限面板区域内减少开孔数量，并保持指示方向和高度一致。

　　从结构上看，黑色主体承担遮光、定位和绝缘作用，前部容纳两颗圆顶发光元件，后部延伸出三根直插式引脚。引脚采用扁平金属形态，位置与座体内部电路连接关系对应，既能够插入PCB焊孔，也可在面板焊接后形成稳定支撑。建模时需要重点控制引脚中心距、伸出长度、截面厚度以及根部过渡，避免在装配干涉检查中出现焊盘对不上或引脚与相邻元件碰撞的问题。灯体侧面的台阶和槽位并非装饰特征，而是用于封装限位、卡扣配合或灌封定位，在面板安装时可帮助控制嵌入深度。

　　设计思路上，这类指示灯强调可制造性与可装配性。黑色外壳围合发光区域，可降低两颗LED之间的串光，也能减少外部杂光对识别效果的影响；绿色圆顶露出座体表面，使光线在正视和侧视角度下都具有较好的可见性。若用于PCB直立安装，座体底面应与板面保持明确贴合边界，引脚穿过板面后的长度需兼顾焊接热容量与剪脚空间；若用于面板预装，则要核对座体宽度、高度、灯珠凸出量以及后侧引脚与壳体内部线束的安全距离。

　　在三维布局中，该元件常靠近按钮、端子排或控制板边缘，因此外形包络不仅包括黑色本体和两颗灯珠，还应将三根引脚纳入干涉检查范围。模型可用于PCB间距校核、面板开孔评估、指示灯排布、装配工艺演示以及维修可视性分析。对于需要批量布置状态灯的设备，统一使用双灯组件还能简化BOM物料种类，使采购、备料和焊接作业更加集中。实际建模时应保留灯珠球面、座体分模线、引脚折弯余量和安装基准面，以便后续导出到布线、钣金面板或PCB协同环境中继续使用。
