双路直插红绿双色发光指示灯组件

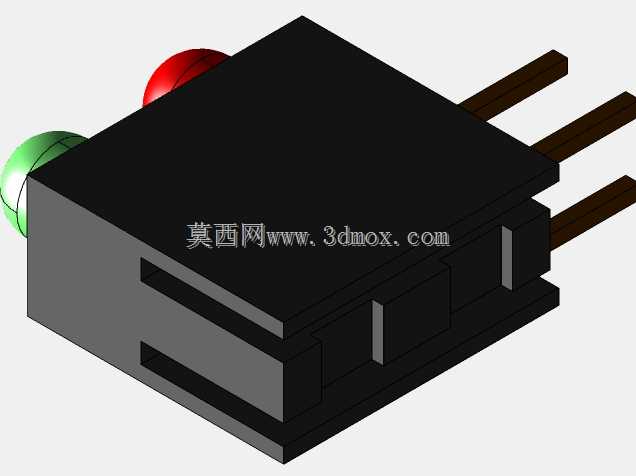

　　这类双路发光指示元件多用于控制柜面板、机床操作站、小型自动化设备状态提示以及教学实验台的信号反馈场景。实物采用黑色矩形塑封主体，侧面伸出三根直插引脚，可直接焊接在PCB对应焊盘上，也能配合灯座嵌入面板开孔，完成电源通电、运行就绪、故障报警等不同状态的可视化提示。

　　从结构设计角度看，模型还原了双色LED的封装边界：黑色外壳承担遮光与聚光作用，避免两颗灯珠发光时互相串色，顶部两颗不同色的发光球头分别对应红、绿两路独立发光芯，三根引脚分别承担公共端与两路信号控制，接线逻辑清晰，适配常规低电压直流驱动回路。建模时优先保证塑封本体的长宽高、引脚伸出长度、引脚中心间距与实物一致，外壳侧面的卡槽、定位台阶也按实物比例做出，这些结构在面板嵌装时可起到限位防转作用，避免装配后灯体随接线扭转。

　　选型布置时需要提前预留安装空间：本体周边要留出至少2mm的避让间隙，引脚穿板后焊接区域要和周边大功率发热元件保持足够距离，防止长期高温加速塑封老化；面板开孔尺寸要匹配外壳定位台阶，过紧会压裂塑封，过松则会出现灯体晃动、指示对位偏移。双色独立控制的特性让它无需占用两个单灯安装位，在紧凑的操作面板上可以节省开孔空间，单灯位即可实现两种状态切换，常见的用法是绿灯代表设备正常运行、红灯代表异常停机，操作人员远距离就能快速识别设备工况。

　　建模过程中对发光球头的曲面做了顺滑处理，引脚的扁平方正截面也完全还原，装配干涉检查时可以直接调用该模型完成PCB布局、面板开孔的匹配校验，不需要额外二次测绘修正，能直接用于整机电气布局的三维干涉验证。
