CA6140机床传动用阶梯轴结构设计

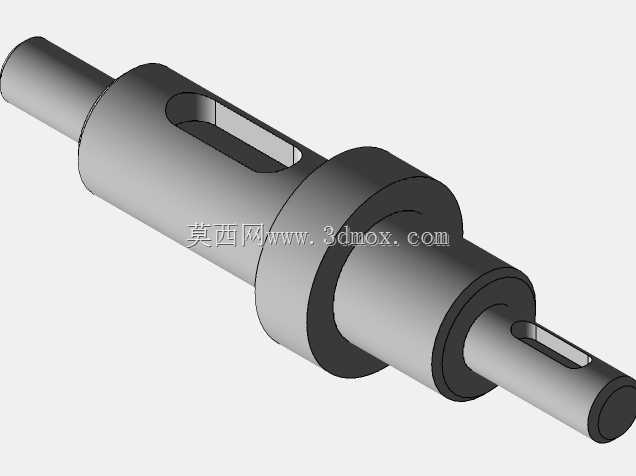

　　这款轴类零件主要适配CA6140普通车床的进给传动单元，作为传动链中段的扭矩传递构件，承担进给箱与溜板箱之间的运动衔接作用，日常工况下需要持续传递恒定扭矩，同时承受少量因齿轮啮合产生的径向载荷，设计时需兼顾扭转强度与轴段同轴度要求。从结构上看，该轴采用多阶梯变径设计，不同轴段的直径差是为了满足装配时的零件定位需求，两端伸出的细轴段用于安装深沟球轴承，作为整根轴的回转支撑，中间直径较大的轴段分别用于安装传动齿轮、隔套以及锁紧螺母，轴身上开设的两处键槽为普通平键安装位，分别对应齿轮与联轴器的周向固定，避免传动过程中零件与轴发生相对转动，保证扭矩传递的可靠性。设计过程中首先根据传动链传递的额定功率、工作转速计算出轴的最小直径，

　　再结合装配顺序依次确定各轴段的直径与长度，轴肩高度的取值严格遵循轴承与齿轮的安装定位要求，既要保证定位端面的接触面积足够，又要避免轴肩过高导致零件拆卸困难，键槽的宽度与深度按照对应轴径的国标平键规格选取，键槽的长度根据配合零件的轮毂长度确定，同时预留出足够的紧固件安装空间。安装边界方面，两端轴承位的直径公差取k6级，与轴承内圈形成过渡配合，保证轴承内圈与轴同步回转，安装齿轮的轴段公差取h7级，方便齿轮装配时的轴向推入，轴上所有回转面的同轴度公差控制在0.02mm以内，避免高速回转时出现过大的径向跳动，影响传动平稳性与轴承使用寿命，轴的两端面均加工有中心孔，作为车削、磨削加工时的定位基准，也方便后期设备检修时的轴件打表检测。

　　实际应用中，这类轴件的失效形式多为键槽挤压变形、轴肩位置的疲劳断裂，因此设计时在轴肩过渡位置均设置了圆角过渡，避免应力集中，同时根据工作载荷选取合适的材料与热处理工艺，保证轴的表面硬度与芯部韧性匹配，满足长期连续运转的使用需求。
