工业重载实心橡胶行走轮结构设计

　　在车间转运台车、仓储牵引拖车、短距离重载搬运设备的行走机构设计中，行走轮作为直接承接整机载荷、接触地面的核心部件，其结构合理性直接决定设备运行的平顺性、承载能力与维护周期。这款实心橡胶轮采用无内胎一体式环形结构，整体外轮廓为宽厚的圆柱胎面，胎侧做圆弧过渡处理，没有充气轮胎的薄壁胎腔与气门结构，从根源上避免了工业场景下尖锐金属切屑、散落焊渣、地面铁钉扎刺导致的爆胎、慢漏故障，适配机械加工车间、焊接工位、毛坯存放区这类地面常有硬质杂物的恶劣工况。

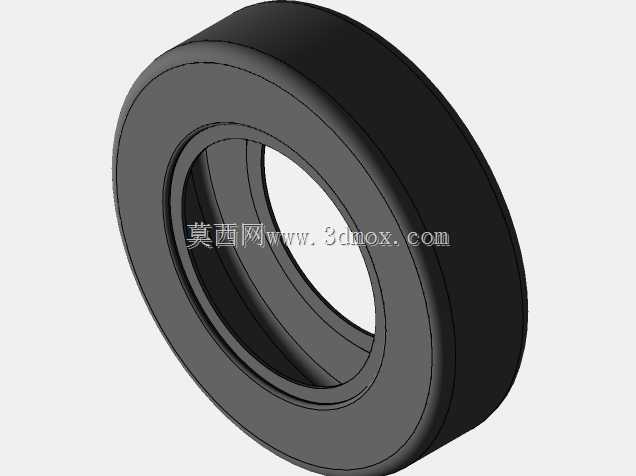

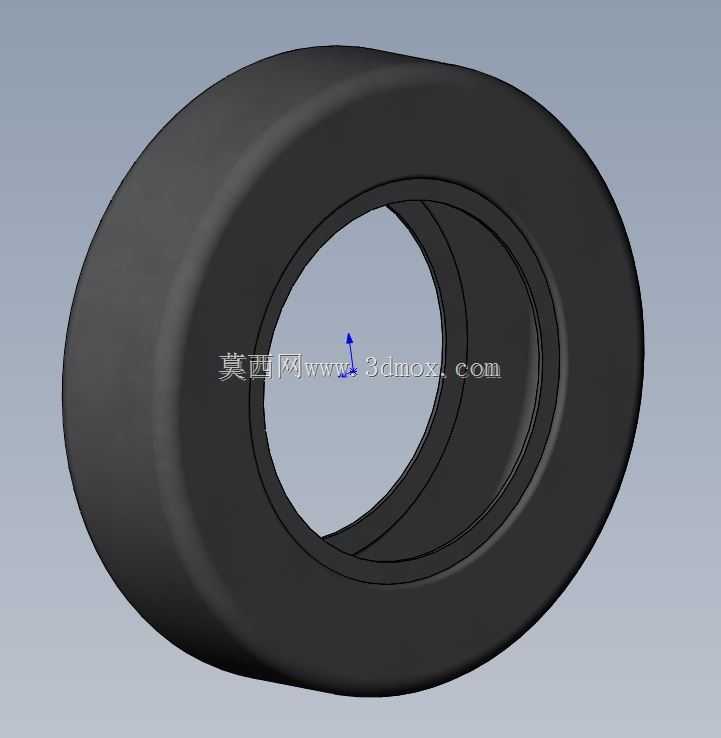

　　从建模逻辑来看，该零件以回转体为基础特征，通过草图绘制胎面外圆弧、胎侧过渡圆角、内圈安装配合面的截面轮廓，绕中心轴线旋转生成主体，结构特征简洁，没有复杂的拼接分型面。胎面宽度设计取值偏大，相比窄轮缘结构，同等载荷下接地比压更低，在环氧地坪、水泥地面、钢板铺装路面上行走时，不会轻易压伤地面涂层，也能分散局部载荷，减少橡胶本体的局部压溃变形。轮体内圈为光滑的圆柱配合面，加工时该面需要和轮毂的安装轴套保持过渡配合，装配后通过轮毂两侧的挡圈或者端盖实现轴向限位，防止轮体在行走过程中出现轴向窜动。

　　设计过程中需要重点把控几个安装边界：首先是内孔直径与配套轮毂轴套的尺寸公差匹配，配合过大会导致轮体运转时晃动，产生附加冲击载荷；配合过盈量过大则会给压装作业带来困难，甚至撑裂橡胶内层的刚性衬套。其次是轮体的总宽度要小于安装支座两侧墙板的内侧间距，预留出两侧的侧向间隙，避免台车转向时轮体侧面和机架发生摩擦干涉。胎面的外圆直径决定了行走机构的离地高度，在整车布局阶段就要和驱动轮、从动轮的直径参数统一匹配，防止出现台面倾斜、个别轮悬空不受力的情况。

　　这类实心橡胶轮的功能特性十分贴合工业重载场景：橡胶材质本身具备良好的阻尼特性，经过地面接缝、小凸起、轨道交叉缝隙时，可以吸收大部分冲击振动，避免台车上搭载的精密加工工件、电控元器件因为颠簸出现移位或者损伤。和钢制轨道轮相比，橡胶轮运行噪音更低，不需要铺设专用轨道，在普通硬化路面上即可灵活转向，广泛适配手动搬运车、牵引拖车、升降作业平台、小型工程机械的从动行走部位。建模时胎体各处的过渡圆角都做了圆滑处理，避免应力集中，长期承受交变挤压载荷时，橡胶层不容易从圆角位置出现撕裂裂纹，内圈的刚性支撑层可以保证轮体在额定载荷下不会发生过量形变，滚动过程中始终保持圆度，降低行走阻力。
