CA6140车床开合夹紧操纵杠杆支座结构

　　该夹紧件对应普通卧式车床溜板箱内开合螺母机构的操纵夹紧支座，属于CA6140系列车床进给传动系统的关键夹持构件，在机床实际切削作业中承担开合螺母的径向抱合限位与操纵力传递功能。车削螺纹工况下，操作人员扳动溜板箱外侧操纵手柄，通过贯穿该支座侧部安装孔的操纵杆带动弧形槽内的圆柱销运动，驱使上下半螺母沿燕尾导轨合拢或脱开，实现丝杠传动的接合与切断：车削螺纹时螺母闭合抱紧丝杠，将主轴旋转运动精确转换为刀架纵向进给；车削外圆、端面等非螺纹工序时螺母张开脱离丝杠，避免光杆进给与丝杠传动发生运动干涉。

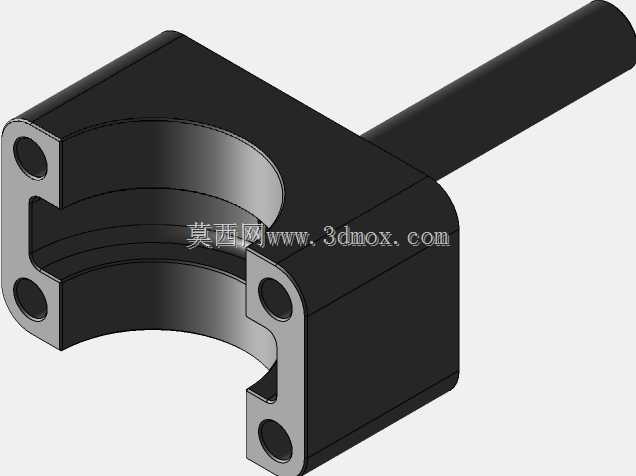

　　从结构设计逻辑来看，主体采用C型开口抱夹构型，中部半圆形内孔与开合螺母的外圆弧支承面精准配合，为螺母开合摆动提供同轴回转基准；夹体两侧对称布置的四个通孔为锁紧螺栓安装位，装配时通过螺栓预紧力调整开口夹持间隙，既保证螺母摆动灵活无卡滞，又可消除配合间隙，抑制螺纹车削过程中因切削冲击产生的螺母窜动，保障螺距加工精度。侧部伸出的实心杆段为操纵手柄安装轴，轴径与溜板箱箱体的支承孔间隙配合，作为整个夹紧机构的摆动回转支点，杆端可加工限位平面或销孔，用于手柄周向固定，防止施力时手柄打滑。

　　建模过程中优先还原装配配合边界：半圆夹持孔的内径公差取H7，与螺母外圆的g6配合形成间隙配合，满足相对转动需求；螺栓孔中心距严格匹配溜板箱箱体安装基面的孔位尺寸，安装基面的平面度控制在0.02mm以内，确保支座贴装后无翘曲变形；操纵杆轴的轴向长度预留箱体壁厚与手柄装拆空间，端部倒角处理避免装配时刮伤箱体孔壁。外形轮廓的倒角与圆角均按机床铸件工艺规范设计，外棱边倒钝去除锐边，铸造圆角半径取R3~R5，兼顾铸件充型流动性与应力集中规避。

　　实际装机验证中，该类夹紧支座的刚性直接影响螺纹车削的表面质量：若夹持开口刚性不足，切削反作用力会导致螺母退让，出现螺距不均、螺纹牙型歪斜的缺陷；设计时通过加厚夹体侧壁、在开口过渡处增设加强筋的方式提升结构刚度，同时控制整体重量，避免操纵手柄扳动阻力过大。三维建模时需同步校验开合螺母全行程摆动的干涉情况，确认螺母张开至最大位置时，外轮廓与夹体内壁、溜板箱箱体内壁均保留不小于2mm的安全间隙，同时保证操纵杆转动全角度范围内无运动干涉，适配CA6140车床溜板箱的内部安装空间。
