CA6140机床用多层加强型安装支撑底板

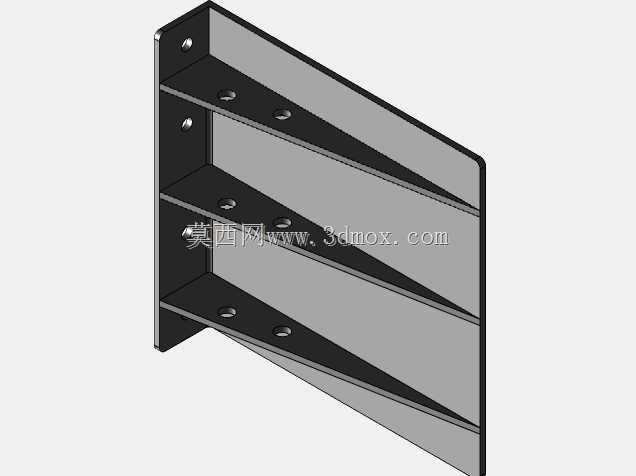

　　这款支撑底板是CA6140普通车床内部配套的安装承载构件，主要用于车床床身对应工位的功能部件安装定位，承担安装面载荷传递、部件位置固定的核心作用，在车床进给系统、防护组件或者附属操作机构的安装场景中，这类带加强结构的竖装底板是非常常见的支撑构件。从结构设计来看，构件采用竖置直角安装形式，一侧为带沉头安装孔的垂直贴装面，可通过螺栓直接紧固在床身预设的安装基准面上，贴装面的平面度公差控制在安装适配范围内，保证装配后不会出现贴合间隙导致的定位偏移；垂直于贴装面延伸出三层水平承载托板，每层托板与垂直贴装面之间都设置了三角形加强筋结构，筋板从贴装面根部一直延伸到托板外端边缘，形成稳定的三角受力结构，能够有效抵消托板承受的垂直载荷带来的弯矩，

　　避免长期受载出现托板下弯变形。每层托板上都预设了两个安装通孔，孔位间距按照CA6140车床对应安装部件的固定孔距匹配设计，安装时不需要额外现场配钻孔位，可直接将待固定部件通过螺栓锁紧在托板上，大幅减少现场装配的工作量。在安装边界方面，构件整体为直角折弯类焊接结构（或整体铣削成型结构，根据模型呈现的成型工艺判断），垂直贴装面的高度方向尺寸适配车床床身对应安装位的预留空间，水平托板的外伸长度不会与床身内部的走刀机构、传动丝杠等运动部件产生运动干涉，所有安装孔的孔边都做了倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能引导螺栓顺利穿入孔位，降低装配难度。从受力特性来看，三层托板的分层设计可以将不同功能的小型部件分层安装，

　　避免多个部件堆叠安装导致的维护不便，同时分层布置也能让载荷均匀传递到垂直贴装面，再通过贴装面的紧固螺栓分散传递到床身基体上，不会出现局部应力集中导致的构件失效。筋板的厚度与托板、贴装面的板厚保持合理的比例关系，在保证整体结构刚性的前提下尽可能控制构件自重，不会给床身增加额外的不必要载荷。这类支撑底板在车床的日常大修、部件改造场景中也有较高的复用性，只要安装孔位与空间边界匹配，也可用于其他同规格卧式车床的对应安装工位，作为通用支撑构件替代原有损坏的原装底板，其结构形式简单，加工难度低，无论是采用钢板焊接后打磨去应力，还是采用整块型材铣削成型，都能快速完成加工制造，适配维修场景的快速交付需求。在实际装配过程中，

　　需要先保证垂直贴装面与床身基准面的清洁度，去除接触面的铁屑、油污等杂质，再按照对角紧固的顺序锁紧贴装面的固定螺栓，保证贴装面完全贴合后再安装托板上的功能部件，避免因安装面存在异物导致的底板倾斜，影响上部安装部件的位置精度。
