手机充电器线缆组件结构设计

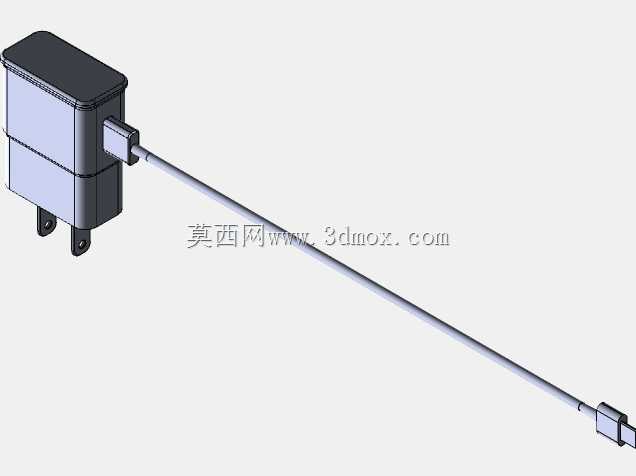

　　这套手机充电器线缆组件的三维结构，围绕日常消费电子最常见的取电与数据传输场景展开，主体由适配器壳体、出线护套、整段柔性线缆以及末端接头四部分构成，建模时把各零件的装配关系、外形过渡和安装边界都做了完整还原，适合结构设计人员参考消费电子配件的拆分逻辑与造型处理方式。

　　从实际用途看，适配器端负责将市电转换为手机可用的低压直流电，线缆承担电力与信号的传输，末端接头插入手机接口完成连接。模型中适配器外壳采用圆角长方体造型，边角做了连续圆弧过渡，既符合手持插拔时的触感要求，也能避免注塑件尖角处应力集中。壳体侧面预留出线孔，孔位与线缆护套之间形成限位配合，护套从硬壳过渡到软线，直径逐步收窄，这一段是线缆反复弯折最容易失效的位置，因此建模时特意保留了渐变锥度和加强段，用于模拟实际产品的抗弯折结构。

　　线缆部分没有简单用一根直圆杆代替，而是通过三维草图路径配合扫掠特征生成，能够真实反映长线材在空间中的走向、弯曲半径和两端相对位置。对于线材类零件，扫掠路径的曲率控制很关键：弯曲半径过小会导致内部芯线受压、外被起皱，路径拐点生硬也会让成品外观失真。模型中长线缆保持平缓弧度，两端接头轴线与适配器出线方向、手机接口插拔方向保持合理对应，便于后续检查干涉与装配空间。

　　末端接头区域包含金属插接头、塑料外壳和尾部防弯折护套，外形尺寸紧凑，需要在满足接口标准的前提下控制外壳壁厚与拔模斜度。适配器底部的插脚位置同样按照墙插使用姿态布置，插脚伸出长度、间距和壳体底面之间的距离决定了插入插座后的稳定性，也影响多插位排插上的相邻占位。设计这类产品时，不能只看单个零件外观，还要把适配器本体、线缆自然下垂半径、接头握持段以及手机端接口周围的避让空间一起纳入校核。

　　建模思路上，壳体类零件先由草图勾勒主体轮廓，再经拉伸形成块体，随后利用切除拉伸修整插脚腔、出线口和分型面；尖头与接头细节通过草图拉伸、剪切组合完成；线缆则依靠三维路径扫掠成型，并叠加端部护套特征。整个结构把硬质外壳、柔性线材和小型接头放在同一装配语境下，能够直观呈现消费电子充电配件在插拔、弯折、收纳和墙插安装中的空间关系，为类似适配器、数据线及小型手持电子附件的结构设计提供参照。
