车床尾座可调式定位支承夹具结构

　　这套支承定位件主要服务于普通卧式车床的装夹与限位场景，在轴类、套类零件批量车削时，可配合尾座、刀架或中拖板附加机构使用，承担工件轴向定位、行程挡止以及辅助支承的作用。车间里加工成批台阶轴时，如果每次都靠刻度盘反复对刀，操作者劳动强度大，尺寸一致性也容易受进给手感影响；把这类挡止支承布置在床身导轨附近或尾座套筒前端，能够在拖板移动到设定位置时形成机械限位，减少重复测量次数，让长料车外圆、切槽、端面定位等工序更稳定。

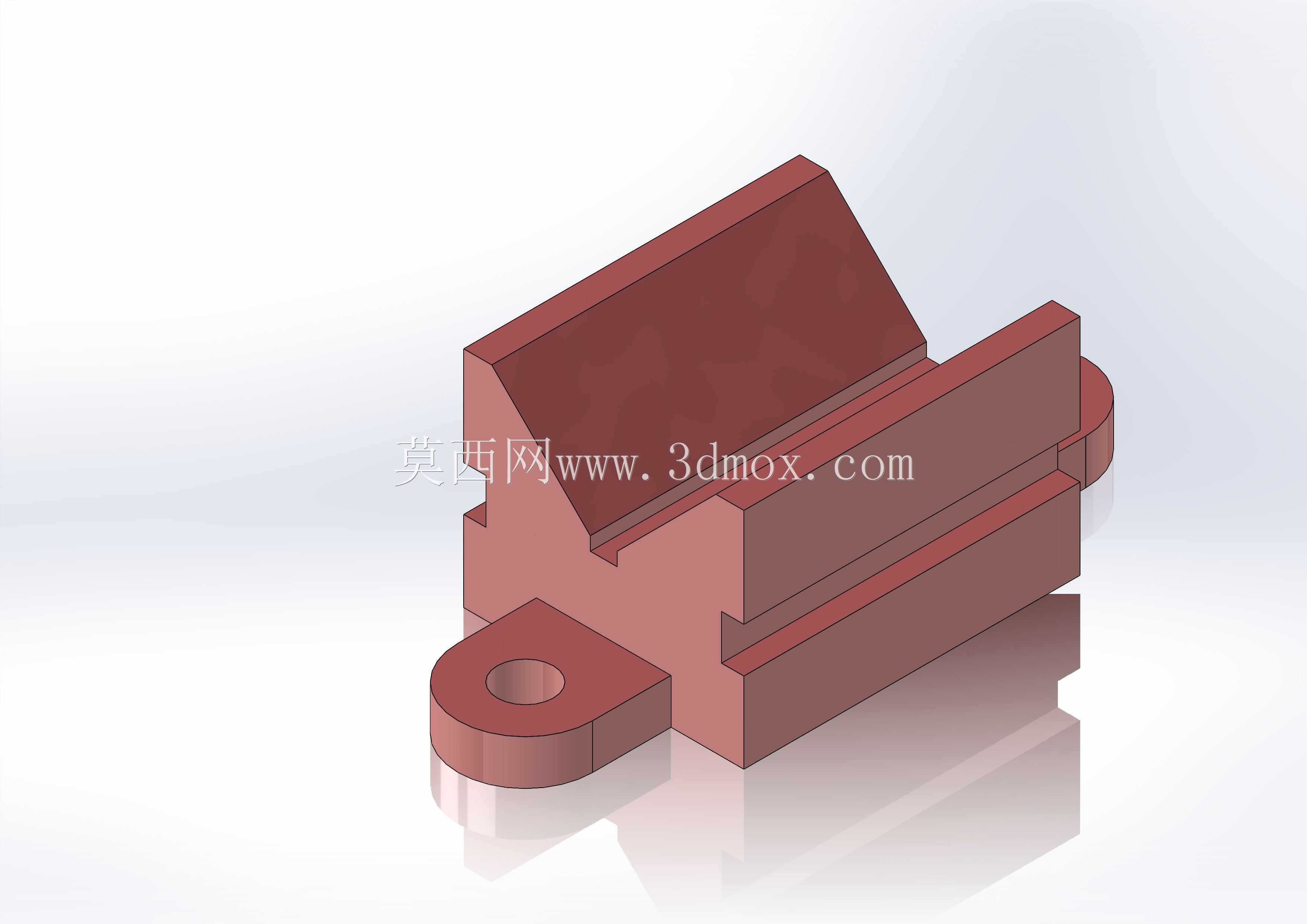

　　从结构上看，主体采用带斜向加强面的块状本体，下部开设与导轨方向匹配的长向贴合面，安装后可沿床身导轨方向调整位置；侧面伸出的带孔耳板用于穿装锁紧螺钉或压板，拧紧后把整个夹具固定在导轨侧边。上部的阶梯挡面是实际接触受力区域，不同高度的台阶可以对应不同直径工件或不同刀具行程，避免限位点单一造成的偏载。前端圆形凸台与通孔组合，既可以作为定位销接入配套连接件，也能在需要时容纳调整螺杆，通过螺纹微调挡止位置，再用螺母锁紧，满足粗调与精调两级定位需求。

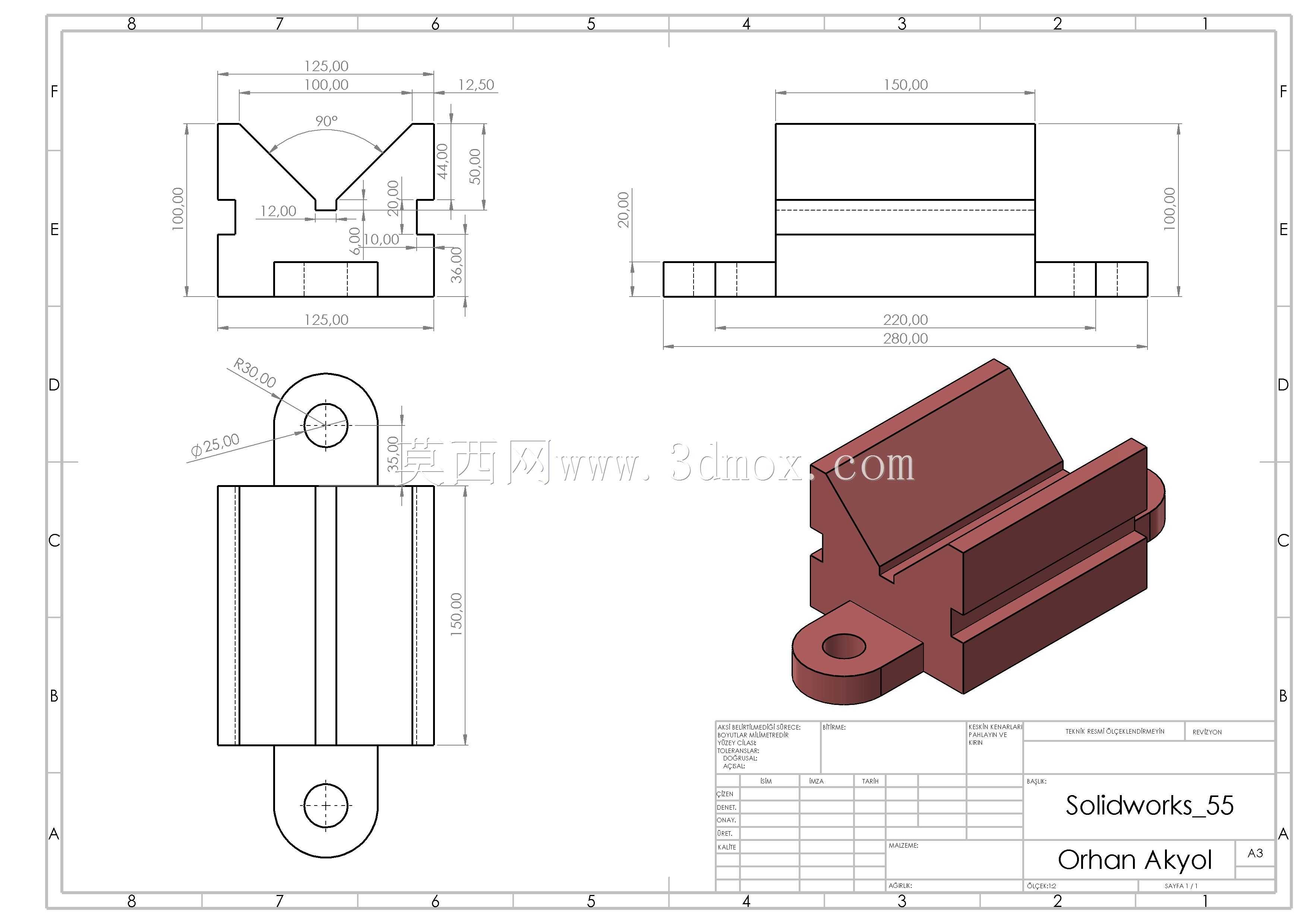

　　建模时先按床身导轨宽度确定底部跨距，保证支承件落座后不悬空、不压伤导轨面；耳板孔径按常用T形螺栓规格选取，孔边留出足够壁厚，防止夹紧时局部开裂。主体背部的斜壁不是装饰面，而是把挡止力从上部接触区导向底部安装面，降低螺栓受到的剪切力矩。长向贴合面需要控制平面度，若配合面翘曲，锁紧后会出现单点接触，切削振动下容易移位。上部各挡面之间保留退刀空隙，方便车刀或限位螺钉进入，也避免铁屑堆积在定位面上。

　　实际布置时要关注工件最大回转直径与夹具最高点之间的安全间隙，夹具不能伸入卡盘旋转范围；沿床身方向的安装位置应根据有效切削行程确定，过近会限制刀架走刀，过远则失去限位意义。对于CA6140这一类常见车床，附件安装还要避开尾座套筒移动区间，保证尾座顶紧工件时互不干涉。日常使用中，定位接触面应保持清洁，铁屑和油污会改变实际挡止尺寸；锁紧后建议先空行程试运行，确认拖板、刀架、工件与夹具之间无碰撞，再进入切削。该结构把导向、限位、锁紧和微调集中在一个紧凑本体上，适合作为车床标准化辅具进行系列化设计。
