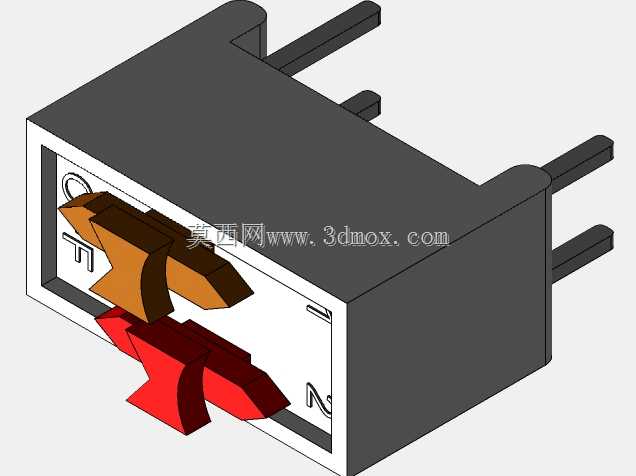

双档位直插式滑动开关ED57654结构

　　该款双档位滑动开关属于小型直插式电子控制元件，在工业控制板卡、小型机床操作面板、手持检测设备、低压信号切换回路中应用十分广泛，主要承担两路信号通断切换、低功率负载档位选择的功能，额定工作场景下可稳定承载小电流信号回路，避免档位切换过程中出现触点虚接、跳档的问题。

　　从实际安装边界来看，元件本体采用方正塑壳封装，背部伸出四根直插式定位引脚，引脚间距符合常规PCB板开孔规范，插装后可直接过波峰焊完成固定，不需要额外加装固定卡扣；本体侧边预留滑动拨柄的运动行程空间，拨柄切换至两个档位时均不会超出塑壳外侧边界，在密集排布的板卡布局中，相邻元件仅需预留极小的间隙即可避免拨柄运动干涉。塑壳正面模印有清晰的档位标识，两个工作位置分别对应触点的两组导通状态，装配后操作人员无需额外标识即可快速识别当前开关档位。

　　结构设计层面，开关内部采用弹性铜质触点作为导通核心，滑动拨柄联动内部的绝缘推块，推动动触点在两组静触点之间平稳滑移，两个档位均设置有定位卡点，拨柄滑动到位时会产生清晰的段落触感，避免设备运行过程中受振动影响出现档位偏移。外壳采用高强度绝缘工程塑料注塑成型，整体壁厚均匀，既可以为内部触点提供防尘防护，也能满足板卡装配过程中的耐温要求，过焊时不会出现壳体变形、引脚移位的问题。

　　在三维建模过程中，完整还原了塑壳的圆角过渡、引脚的折弯角度、拨柄的滑动行程以及内部触点的装配位置，建模时严格按照实际装配间隙预留配合公差，拨柄处于两个极限位置时的运动空间均做了干涉校验，既可以直接用于PCB板的布局开孔参考，也可以作为整机操作面板的虚拟装配元件，提前排查面板开孔、拨柄外露长度与周边结构的匹配问题。这类小型开关在设备选型时，往往需要同时核对本体占位尺寸、引脚跨距、拨柄操作高度三个核心边界，该三维结构将所有安装关联尺寸的特征都完整呈现，结构工程师在排布电控柜内部板卡、设计操作面板开孔时，可直接调取模型完成布局校验，不需要反复对照二维样册测量尺寸，能有效减少后期打样时出现的元件干涉、开孔位置不匹配等问题。开关的两个档位分别对应独立的触点导通回路，可同时实现两路信号的同步切换，在机床的模式选择、小型设备的电源档位切换场景中，不需要额外加装联锁结构即可完成状态切换，结构紧凑且可靠性强。
